4.10.7 Contournement du commutateur (0x0007)
La lecture retourne l'état du bit de contournement du commutateur. L'écriture modifie l'état du
bit de contournement (Figure 24). Lorsque l'octet de contournement (non priorité) du
commutateur est activé, les paramètres de sensibilité du détecteur, de temporisation et des
fonctions de verrouillage/non verrouillage et activation/mise au repos des relais sont contrôlés
par les données enregistrées en mémoire FLASH et non par le commutateur 8 positions.
Lorsque le bit de contournement du commutateur est désactivé, les différents paramètres sont
contrôlés par le commutateur DIL 8 positions. Le bit de contournement se trouve au niveau du
LSB de l'octet bas.
Bit = 1, Activé : Configuré depuis la mémoire FLASH
Bit = 0, Désactivé : Configuré par le commutateur DIL
REMARQUE : La mise à la terre du circuit TEST pendant la mise sous tension (1 seconde,
environ), force le FL4000H à contourner les réglages des commutateurs DIL et active
les réglages du commutateur 8 positions. L'octet de contournement du commutateur
DIL passe à zéro en 1 seconde environ, vous pouvez alors arrêter la mise à la terre.
Command Register (0x0007, Dipswitch Override)
Dipswitch#
8
7
Bit#
7
6
Bit
X
X
4.10.8 Options (0x0008)
La lecture retourne l'état des réglages de sensibilité du détecteur, de temporisation du relais,
des paramètres de verrouillage/non-verrouillage (du relais) et d'activation, ou non, du relais
déterminés par les options du commutateur DIL ou FLASH en fonction du réglage du bit de
contournement DIL répertoriéabove. La commande d'écriture modifie les réglages FLASH
uniquement lorsque le bit de neutralisation du commutateur DIL est activé. Les bits 0 à 7 du
registre se calquent directement sur les commutateurs DIL 1 à 8 comme illustré dans le tableau
Tableau 21.
6
5
4
3
5
4
3
2
X
X
X
X

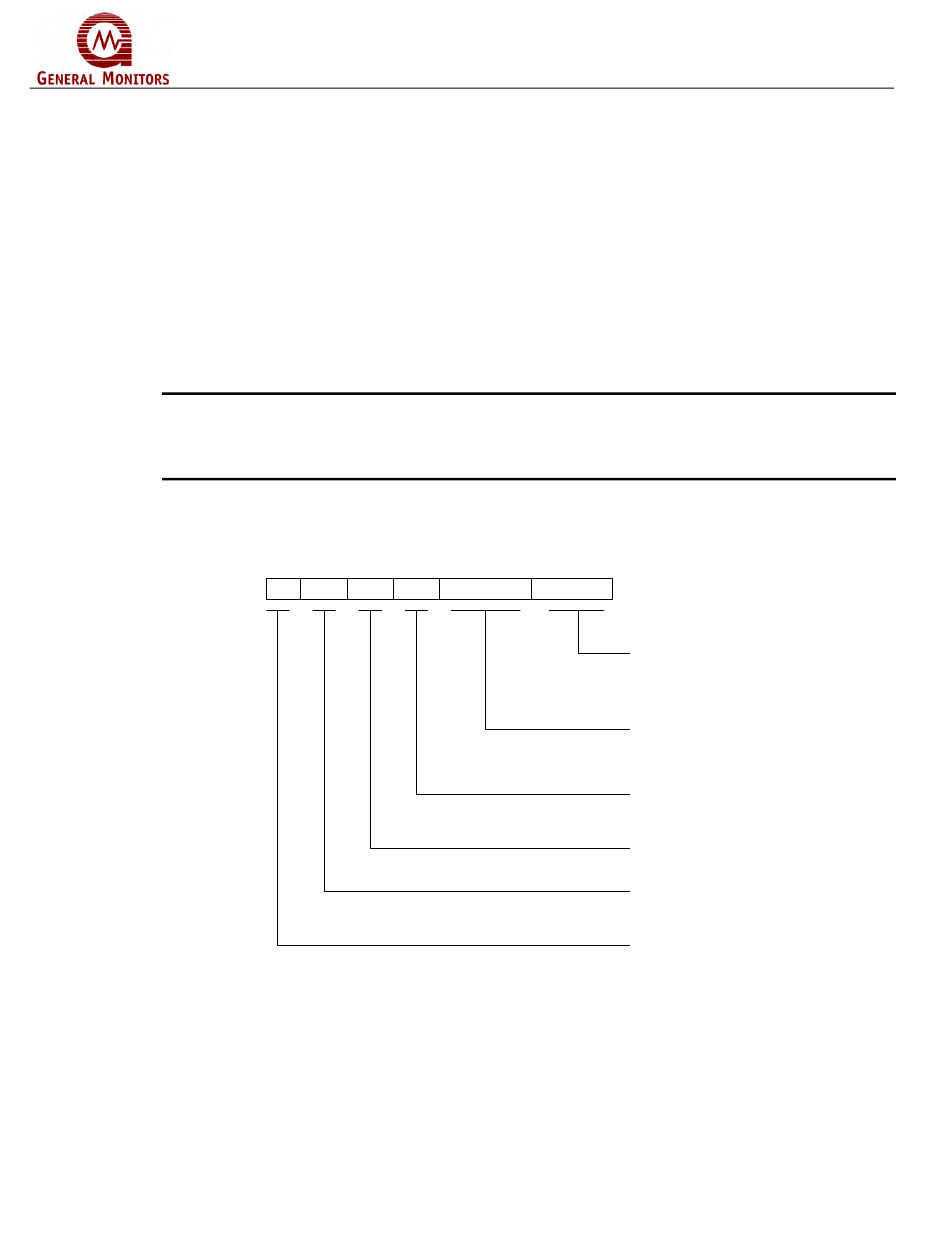

Figure 24 : Registre de commande
53
2
1
1
0
X
X
01 Low Sensitivity
10 Med Sensitivity
11 High Sensitivity
00 (Not Used)
00 0-Sec Alarm Time Delay
01 8-Sec Alarm Time Delay
10 10-Sec Alarm Time Delay
11 14-Sec Alarm Time Delay
0 ALARM Latching
1 ALARM Non-Latching
0 WARN Latching
1 WARN Non-Latching
0 ALARM Normally Energized
1 ALARM Normally De-Energized
0 WARN Normally Energized
1 WARN Normally De-Energized
