Macurco RD-6 Instructions D'utilisation

Masquer les pouces Voir aussi pour RD-6:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Macurco

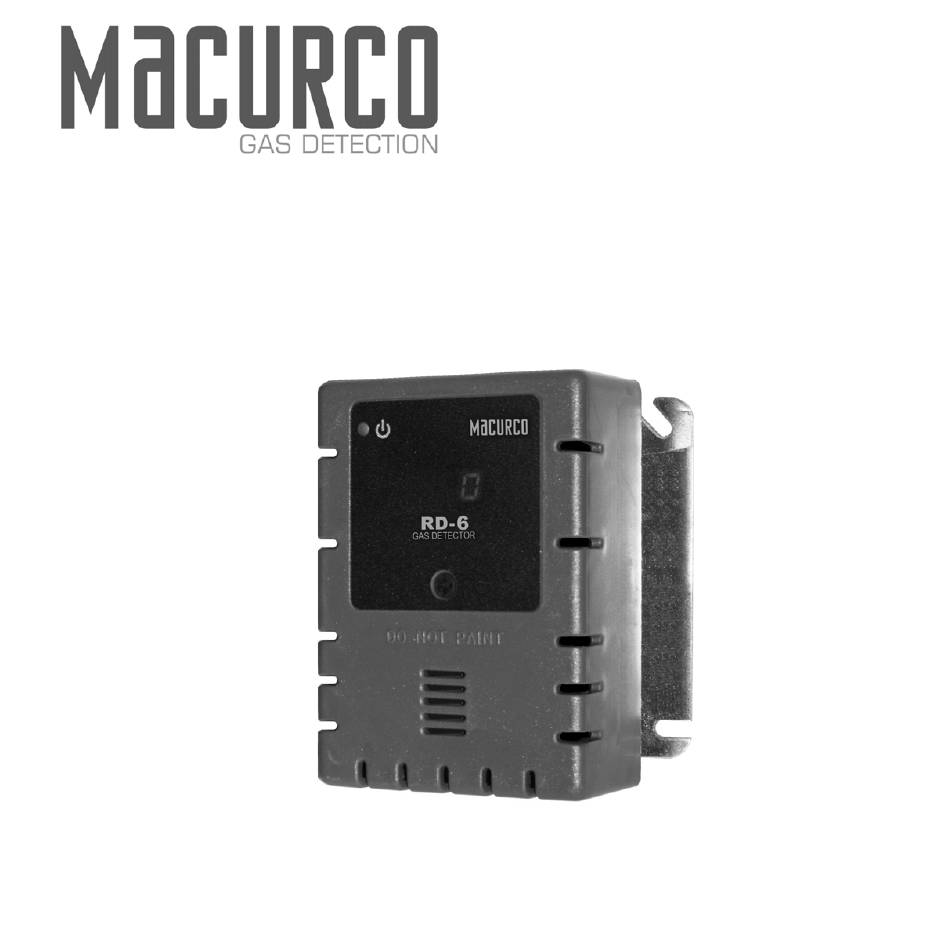

RD-6
™
Refrigerant Detector, Controller and Transducer
User Instructions
Important: Keep these User Instructions for reference

Publicité

Table des Matières
loading

Manuels Connexes pour Macurco RD-6

Sommaire des Matières pour Macurco RD-6

  • Page 1 Macurco RD-6 ™ Refrigerant Detector, Controller and Transducer User Instructions Important: Keep these User Instructions for reference...

  • Page 3: Table Des Matières

    Fan Relay Minimum Runtime setting Fan Relay Latching setting Trouble Fan Setting 4-20mA Output setting On-board Diagnostics Sensor Poisons MAINTENANCE End-of-Life Signal Sensor Life Reset Cleaning Testing Operation Test Manual Operation Test Refrigerant Gas Test Quick Gas Test MACURCO GAS DETECTION PRODUCTS WARRANTY...

  • Page 4: General Safety Information

    Intended Use The Macurco RD-6 is a low voltage, dual relay Refrigerant (REF) detector, controller and transducer. The RD-6 has selectable 4-20 mA output, buzzer and digital display options. It is an electronic detection system used to measure the concentration of refrigerant gas and provide feedback and automatic exhaust fan control to help reduce refrigerant gas concentrations in industrial refrigeration, cold storage, warehouses, hockey rinks or other commercial applications.

  • Page 5: Use Instructions And Limitations

    The RD-6 is not intended for use in hazardous locations. Do not mount the RD-6 where the normal ambient temperature is below 0°F or exceeds 125°F (below -18C or above 52C). The RD-6 mounts on a 4x4 electrical box supplied by the contractor. Do not install the RD-6 inside another box unless it has good air flow through it.

  • Page 6: Features

    0.5 A N.O. or N.C. alarm relay connects to warning devices or control panels  4-20 mA Current Loop  RD-6 mounts on a standard 4x4 electrical box and becomes cover for the box  Supervised system: any internal detector problem will cause the fan & alarm relay to activate ...

  • Page 7: Installation And Operating Instructions

    Location A RD-6 is normally mounted low in the room on a wall or column one foot above the floor in a central area where air movement is generally good. Use the same spacing as for smoke detectors, 30-foot centers, 900 square feet per detector (84 sq. meters). The coverage depends on air movement within the room or facility.
  • Page 8 The alarm relay can be configured to normally open (default) (N.O.) or normally closed (N.C.) and will activate if the gas concentration exceeds alarm set point. It will deactivate once the gas concentration drops below the alarm set point. Note that the “disable”...

  • Page 11: Power Up

    Power Up The RD-6 steps through an internal self-test cycle for the first minute that it is powered. The unit will execute the test cycle any time power is dropped and reapplied (i.e. power failure). During the self-test cycle the unit will display the firmware version number, then count down from 60 to 0 (if the display option is “on”) and finally go into normal operation.

  • Page 12: Default - Factory Settings

    The default Fan Relay Latching condition is OFF  The default Trouble Fan Setting condition is OFF  The default 4-20mA Output setting is ON To change settings, remove the Philips screw on the front of the RD-6. Pull off the front cover of the unit.
  • Page 13 Selecting Default Configuration – “dEF” To select the Default Configuration, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The first selection is the “dEF” or Default setting. Push Enter. If it is already in Default configuration, there will be no action.
  • Page 14 Selecting Fan Relay Settings – “FrS” To select the Fan Relay setting, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The seventh selection is the “FrS” or Fan Relay setting. Push Next five times to get to “FrS” then Enter.

  • Page 15: On-Board Diagnostics

    On-board Diagnostics The RD-6 monitors all critical functions of the unit through software diagnostics that continuously test and verify unit operations. If a problem is found, the unit will switch to a fail-safe/error mode or trouble condition. In this error mode, the Alarm relay will be activated, the 4-20 mA current loop will go to 24 mA, the unit will display the error code, the green status indicator LED light will flash and the buzzer will chirp intermittently.

  • Page 16: Maintenance

    The silence function will continue to be available for 29 days after the RD-6 initiates the initial end-of-life signal. After this 29 day period the RD-6 can no longer be silenced and the sensor life must be reset or the RD-6 detector replaced.

  • Page 17: Cleaning

    Operation Test Check that the green RD-6 status indicator LED light is illuminated continuously. If not, do not proceed with the tests. If the unit is in error mode contact your local representative or Macurco technical service representative for information on resolving the problem.

  • Page 18: Manual Operation Test

    3. Observe the LED light on the front of the RD-6. 4. If the light is solid green proceed to step 6. 5. If the green status indicator LED light is off or flashing, refer to the General section above.

  • Page 19: Refrigerant Gas Test

     Ensure sensor inlets are unobstructed and free of debris General The RD-6 calibration can be verified or bump-tested with the RD-FTK with R-134a refrigerant gas, regulator and test hood, available through your local representative or from Macurco. Note: For optimum test results it is suggested that the unit be in clean air (green light on steady) and be in a low ambient air flow.
  • Page 20 4. Turn on the regulator to start the gas flow and wait with the gas applied continuously. 5. With the display function turned “On”, the RD-6 will show the current concentration of gas or “0” (zero) in clean air. When the gas concentration reaches the Fan Relay setting (100 ppm, for example) the display will flash back and forth between “FAn”...
  • Page 21 Note: If the Fan relay does not change state within 2 minutes, there are four possibilities: a. Gas cylinder is empty, check the pressure gauge. Replace the gas cylinder if 25psi or less. b. Detector has fan relay set to disable (diS) or higher than 300 ppm. Set fan relay to 100 ppm and repeat the test. c.

  • Page 22: Quick Gas Test

    Quick Gas Test A butane cigarette lighter can be used to perform a functionality test of the RD-6. This test allows installers to do a quick functionality test of the gas sensor. Units to be tested must be powered continuously for a minimum of 3 minutes before proceeding.
  • Page 24 MACURCO FIXED GAS DETECTION PRODUCTS LIMITED WARRANTY Macurco warrants the RD-6 gas detector will be free from defective materials and workmanship for a period of two (2) years from date of manufacture (indicated on the inside cover of the RD-6), provided it is maintained and used in accordance with Macurco instructions and/or recommendations.
  • Page 25 Macurco RD-6 ™ Detector de Gas Refrigerante, controlador y transductor Instrucciones para el usuario Importante: Conserve estas instrucciones como referencia...
  • Page 27 Sensor de sustancias tóxicas MANTENIMIENTO Fin de Garantía de señal Reinicio de la vida útil del sensor Limpieza Pruebas Prueba de funcionamiento Prueba de funcionamiento manual Prueba de gas refrigerante Prueba Gas Rápida GARANTÍA DE LOS PRODUCTOS DE DETECCIÓN DE GASES, MACURCO...

  • Page 28: Información General De Seguridad

    Uso previsto El Macurco RD-6 es un detector de gas refrigerante (REF) de doble relevador de bajo voltaje; controlador y transductor. El RD-6 tiene opción de salida de 4-20mA, una bocina de alarma y opciones de visualización digital. Es un sistema de detección electrónica que se utiliza para medir la concentración de gas refrigerante y proporcionar retroalimentación y control automático del ventilador extractor o...

  • Page 29: Instrucciones Y Limitaciones De Uso

    RD-6 en sitios donde la temperatura ambiente normal sea inferior a 0°F o superior a 125°F (-18°C o superior a 52°C). El RD- 6 se instala en una caja eléctrica tipo 4S suministrada por el vendedor. No instale el RD-6 dentro de otra caja a menos que pase una buena circulación de aire a través de ésta.

  • Page 30: Características

     Bucle de corriente de 4-20 mA  El RD-6 se instala en una caja eléctrica estándar de 4x4 y se convierte en la cubierta de la caja  Sistema supervisado: cualquier problema interno del detector causará la activación del relevador del ventilador y de la alarma ...

  • Page 31: Ubicación

    El RD-6 se coloca en una caja eléctrica 4x4 suministrada por el contratante. No instale el RD-6 dentro de otra caja a menos que tenga un buen flujo de aire donde corra bien el aire. No instale el RD-6 donde la temperatura ambiente normal sea inferior a 0°F o superior a 125°F (inferior a -18°C o superior a 52°C).
  • Page 32 El contacto seco, el relevador del ventilador con contacto unipolar de dos vías, tiene tres terminales. Contacto común (COM), contacto abierto normalmente (N.O.) y contacto normalmente cerrado (N.C.) El relevador del ventilador puede cambiarse a 5.0 A hasta 240 VAC. Consulte la sección OPERACIÓN de estas instrucciones para el usuario para conocer los detalles sobre los ajustes del relevador.

  • Page 35: Arranque

    Operación Con la función de pantalla encendida ("On"), el RD-6 mostrará la concentración actual de REF en ppm o mostrará "0" si el aire está limpio. Cuando la concentración de REF alcanza el nivel indicado en la configuración del relevador del ventilador (100 ppm, por ejemplo), la pantalla de manera intermitente entre las opciones "FAn"...
  • Page 36 La condición predeterminada del ventilador en modo de fallo es apagado OFF.  La configuración predeterminada de la Salida a 4-20 mA es encendida On. Para cambiar la configuración, retire el tornillo Philips de la parte delantera del RD-6. Jale la cubierta delantera de la unidad.
  • Page 37 Selección de la configuración predeterminada - “dEF” Para seleccionar la configuración predeterminada, en modo normal, oprima el botón Siguiente (Next) hasta llegar a "Con" o al menú de Configuración. Después oprima el botón Enter para aceptar el menú de configuración. La primera opción es "dEF" o configuración predeterminada.
  • Page 38 (Enter). Si la pantalla se encuentra en la opción "dIS" (deshabilitada), oprima Siguiente (Next) para cambiar a 100, 125, 150, 200, 300 (por defecto), 400, 500 or 600ppm (parpadeo), después oprima aceptar (Enter) para confirmar el cambio (luz continua) y vuelva a oprimir aceptar (Enter) para regresar a la opción "ArS"...

  • Page 39: Diagnóstico Integrado

    Diagnóstico integrado El RD-6 monitorea todas las funciones críticas de la unidad a través de los diagnósticos de software que prueban y verifican las operaciones de la unidad de forma continua. Si se encuentra un problema, la unidad cambiará a un modo seguro de prueba y error o a un modo de fallo.

  • Page 40: Mantenimiento

    MANTENIMIENTO El RD-6 requiere un mantenimiento mínimo. La unidad utiliza un sensor de larga vida que tiene un estimado de uso útil de 7 años. El rendimiento del detector se debe probar regularmente por el uso de gas como se detalla en las secciones de Prueba de Campo. Todo tipo de mantenimiento y reparación de los productos fabricados por Macurco se deben realizar en la planta de fabricación de Macurco.

  • Page 41: Reinicio De La Vida Útil Del Sensor

    El RD-6 tiene un sensor solid-state no reemplazable de larga duración. Siete (7) años después de que se instala el RD-6 se activará la señal de fin de la vida útil del sensor indicando que el RD-6 ha llegado al final de su vida útil . La señal de fin de su vida útil causará...

  • Page 42: Pruebas

    Compruebe que el indicador luminoso LED color verde del RD-6 está encendido de forma continua. Si no, no continúe con las pruebas. Si la unidad está en modo de error, contacte a su representante local o a su representante de servicio técnico de Macurco para obtener información sobre cómo solucionar el problema.

  • Page 43: Prueba De Funcionamiento Manual

    El relevador del ventilador se activará en el siguiente minuto de la prueba, de tal manera que pueda funcionar el ventilador si los circuitos están conectados de forma normal. Después, la salida de 4-20 mA aumentará de 4 a 16 mA durante los siguientes 130 segundos de la prueba, así...
  • Page 44 Conectar el otro extremo del humidificador para el tubo desde el regulador Prueba del relé de ventilador Retire el tornillo Philips de la parte delantera de la RD-6. Retire la cubierta delantera. Abra el FTK. Conecte el cilindro de gas de 300 ppm al regulador.
  • Page 45 Encienda el regulador para iniciar el flujo de gas y espere con el gas aplicado de manera continua. Con la función de visualización encendida ("On"), el RD-6 mostrará la concentración actual de REF o "0" (cero) en aire limpio. Cuando la concentración de REF alcanza el nivel indicado en la configuración del relevador del ventilador (100 ppm, por ejemplo), la pantalla de manera intermitente entre las opciones "FAn"...
  • Page 46 El detector requiere servicio (regrese la unidad a la fábrica para mantenimiento). Retire el gas del sensor. Vuelva a ensamblar el RD-6 (asegúrese de que el LED está alineado con el orificio caja frontal). 4-20 prueba de bucle de corriente se ha completado.
  • Page 47 3. Compruebe que el indicador de luz de estado del RD-6 se ilumina en verde de manera continua. De no ser así, no continúe con las pruebas. Revise la sección de Indicador de Problemas en las instrucciones del RD-6 del usuario de este manual 4.
  • Page 48 GARANTÍA LIMITADA PARA PRODUCTOS DE DETECCIÓN DE GAS FIJO DE MACURCO Macurco garantiza que el detector de gas RD-6 estará libre de defectos de materiales y mano de obra por un período de dos (2) años a partir de la fecha de fabricación (indicada en la cubierta interior del RD-6); siempre y cuando reciba el mantenimiento y se utilice de acuerdo con las instrucciones y/o recomendaciones de Macurco.
  • Page 49 Macurco RD-6 ™ Détecteur de gaz Réfrigérant Contrôleur et Transducteur Instructions d'utilisation Important: Conservez ces instructions d'utilisation pour référence...
  • Page 50  ...
  • Page 51 Réglage de la sortie 4-20mA Diagnostic à bord Capteur empoisonne ENTRETIEN Signal - fin de vie Réinitialiser capteur vie Nettoyage Expérimentation Test de fonctionnement Test manuel de fonctionnement Réfrigérant test gaz Test Gaz rapide GARANTIE – PRODUITS MACURCO - DETECTEURS DE GAZ  ...

  • Page 52: Informations Générales De Sécurité

    Utilisation prévue Le Macurco RD-6 est un détecteur de gaz réfrigérant (REF) basse tension, contrôleur, et transducteur avec deux relais. Le RD-6 posséde des options d’un sortie 4-20 mA, un sondeur et des options d'affichage numérique. Il s'agit d'un système de détection électronique utilisé...

  • Page 53: Instructions Et Limites D'utilisation

    4-20 mA. Le RD-6 a un capteur à l'état solide avec une longue durée de vie (7 + ans) et peu d'entretien avec des kits de test de gaz et d'étalonnage en option.

  • Page 54: Traits

     0.5 A NO ou NC relais d'alarme se connecte à des dispositifs d'avertissement ou de panneaux de contrôle  4-20 mA boucle de courant  RD-6 se monte sur un boîtier électrique standard de 4x4 et devient couvercle de la boîte  Système Encadrement: un problème de détecteur interne activera le ventilateur et le relais d'alarme ...

  • Page 55: Instructions D'installation Et D'utilisation

    Emplacement Un RD-6 est normalement monté bas dans la salle sur un mur ou une colonne d'un pied au-dessus du sol dans une zone centrale où le mouvement de l'air est généralement bonne. Utilisez le même espacement que pour les détecteurs de fumée, les centres de 30 pieds, 900 pieds carrés par détecteur (84 mètres carrés).
  • Page 56 6. Le relais d'alarme peut être configurée à normalement ouverts (par défaut) (NO) ou normalement fermé (NC) et s'active si la concentration de gaz dépasse le point de consigne d’alarme. Il sera désactivé une fois que la concentration de gaz descend en dessous du point de consigne d'alarme.
  • Page 57  ...
  • Page 58  ...

  • Page 59: Mettre En Marche

    Mettre en marche Le RD-6 fonction par un cycle d'auto-test interne pour la première minute qu'il est alimenté. L'unité exécutera le cycle d'essai en tout temps le pouvoir est baissé et rallumé (c.-à-panne de courant). Pendant le cycle d'auto-test, l'appareil affiche le numéro de version du firmware, puis compte à...
  • Page 60 Le réglage d’ventilateur de condition de trouble par défaut est Désactivé  Le réglage de sortie analogique 4-20 défaut est Activé Pour modifier les paramètres, enlever la vis Philips sur le devant de la RD-6. Retirez le couvercle au devant de l'appareil.  ...
  • Page 61 Sélection configuration par défaut - "dEF" Pour sélectionner la configuration par défaut, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Puis appuyez sur le ENTER pour entrer dans le menu Con. Le premier choix est le "dEF" ou le réglage par défaut. Appuyez sur ENTER.
  • Page 62 Sélection de configuration du Relais Alarme - "Arc" Pour sélectionner l'alarme de configuration du Relais, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Ensuite, poussez sur la touche ENTER pour accéder au menu de Con. La sixième sélection est la "Arc" ou configuration de relais d'alarme.
  • Page 63 Systèmes de diagnostic Le RD-6 moniteurs toutes les fonctions critiques de l'unité par le biais de logiciels de diagnostic qui testent et vérifient les opérations unitaires en continu. Si un problème est détecté, l'appareil passe en mode fail-safe/error ou condition de trouble. Dans ce mode d'erreur, le relais d'alarme est activé, la boucle de courant 4-20 ira à...

  • Page 64: Entretien

    à la fin de sa durée de vie prévue. La fonction de silence continuera d'être disponible pendant 29 jours après le RD-6 lance le signal initial de fin de vie. Après cette période de 29 jours de l' RD-6 ne peut plus être coupé et le capteur doit être étalonné et réinitialisé...

  • Page 65: Nettoyage

    Général Toutes les unités RD-6 sont étalonnés en usine et testés à 100% pour un fonctionnement correct. Pendant le fonctionnement normal de l'indicateur d'état LED verte sera allumé, le ventilateur et le relais d'alarme sera en mode veille et la sortie 4-20 mA sera à 4 mA (dans l'air).

  • Page 66: Test De Fonctionnement

    Test de fonctionnement Vérifiez que l'indicateur d'état RD-6 LED verte est allumée en permanence. Si non, ne pas procéder à des tests. Si l'appareil est en mode d'erreur, contactez votre représentant local ou Macurco représentant du service technique pour obtenir des informations sur la résolution du problème.
  • Page 67  S'assurer entrées de capteurs sont dégagées et sont exempts de débris Général L'étalonnage RD-6 peut être vérifiée ou bump-testé avec le RD-FTK avec R-134A gaz réfrigérant, le régulateur et le capot de test, disponible auprès de votre représentant local ou de Macurco.
  • Page 68 Test du relais de ventilateur 1. Retirez la vis Philips sur le devant de la RD-6 . Retirez le capot avant. 2. Vérifiez la jauge de pression sur le régulateur . Si vous avez 25 psi ou moins, vous aurez besoin de remplacer la cartouche de gaz.
  • Page 69 4. Allumez le régulateur pour démarrer le flux de gaz et d'attendre avec le gaz appliqué en permanence. 5. Grâce à la fonction d'affichage sur "On", le RD-6 affiche la concentration actuelle de gaz ou "0" (zéro) dans l'air. Lorsque la concentration de gaz atteint le réglage du relais de ventilateur (100 ppm, par exemple), l'affichage clignote et-vient entre "Fan"...
  • Page 70 Test de Gaz rapide Un briquet de butane peut être utilisé pour réaliser un test de fonctionnalité de la RD-6. Ce test permet aux installateurs de faire un test rapide du capteur de gaz. Unités à tester doivent être alimentés en continu pendant un minimum de 3 minutes avant de continuer.
  • Page 71  ...

  • Page 72: Garantie Limitée Des Produits De Detection De Gaz Fixe Macurco

    GARANTIE LIMITÉE DES PRODUITS DE DETECTION DE GAZ FIXE MACURCO Macurco garantie les détecteur de gaz RD-6 seront exempts de défauts de matériaux et de fabrication pour une période de deux (2) ans à compter de la date de fabrication (indiqué sur la couverture intérieure de la RD-6), à condition qu'il soit entretenu et utilisé...
