- Page 1 MANUEL TECHNIQUE Poste intérieur audio Art. 2738W Passion.Technology. Design.
-
Page 2: Table Des Matières
Sommaire Avertissements Description ..................3 Caractéristiques techniques ............4 Installation ..................5 Branchements .................. 6 Connexion à la colonne montante vidéophonique ........6 Connexions à la colonne montante vidéophonique en dérivation du poste intérieur vidéo ................6 Programmation ................7 Fonctionnalités de l’installation et schémas ......... 7... -
Page 3: Description

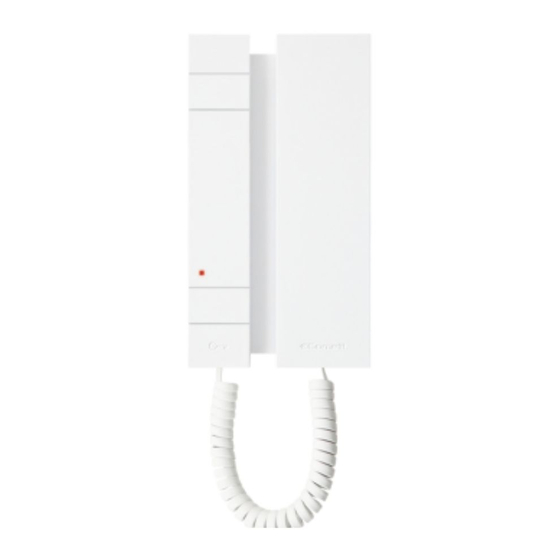

Description L’article 2738W est un poste intérieur audio comprenant 1 bouton ouvre-porte, 1 bouton P1 et sélecteur sonnerie/coupure sonnerie à 3 positions. Il s’utilise sur des installations « Building Kit » (2 fils pur). 1. Haut-parleur 7. Bornier M1: CFP CFP entrée appel porte palière... -
Page 4: Caractéristiques Techniques
Caractéristiques techniques CARACTÉRISTIQUES PRINCIPALES Système audio Système audio/vidéo Montage en saillie Montage sur base de table Couleur produit Bianc Nombre de boutons en série Signalisation LED FONCTIONS Commande actinneur Appel au standard Coupure sonnerie Appel porte palière Sonnerie électronique RÉGLAGES Volume haut-parleur Volume micro Volume sonnerie... -
Page 5: Installation
Installation mm 105 max 7cm CLACK! CLACK! -
Page 6: Branchements
Branchements Connexion à la colonne montante vidéophonique COLONNE MONTANTE VIDÉOPHONIQUE 1214/2C 2738W APPEL PORTE PALIÈRE COLONNE MONTANTE VIDÉOPHONIQUE 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles à proximité de chargesinductives lourdes ou de câbles d’alimentation (230V / 400V). -
Page 7: Programmation
Programmation • Tous les postes intérieurs audio du système sont identifiés par un code qui doit être programmé avec le DIP switch présent sur la carte parlophonique. • Le code d’appel doit être programmé selon la correspondance décrite dans le tableau de programmation. •... - Page 8 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
