sauter SW 1000 Mode D'emploi

Notice d'utilisation abrégée

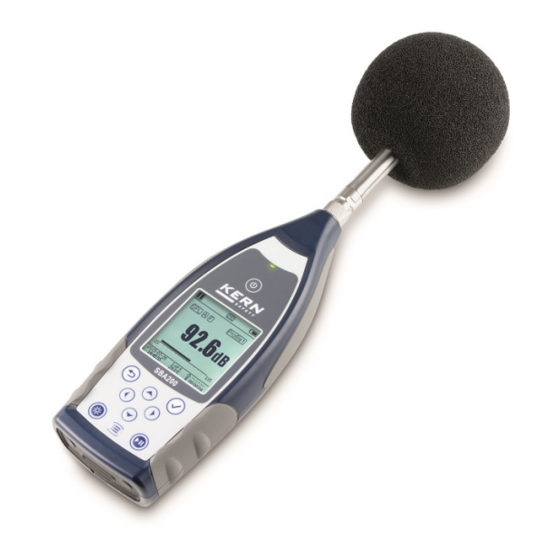

Sonomètre avec module analyse
d'octave
Les appareils SW 1000/SW 2000
une nouvelle génération des sonomètres avec
module analyse d'octave. Les appareils sont équipés
du processeur d'architecture ARM et co-processeur
arithmétique FPU qui au lieu des calculs en virgule
fixe effectue des calculs
permettant plus de précision et de stabilité. Le bruit
propre est réduit par un nouveau module d'entrée
analogique, conçu récemment à nouveau.
Caractéristiques principales

Classe 1 (SW 1000) et classe 2

Conforme aux normes GB/T 3785.1-2010,
IEC 60651:1979, IEC 60804:2000,
IEC 61672-1:2013, ANSI S1.4-1983,
ANSI S1.43-1997

Le module analyse de 1/1 octave conforme aux
normes /GB/T 3241-2010, IEC 61260-1:2014,
ANSI S1.11-2004.
Bande de fréquence :

SW 1000 : 31,5 Hz~16 kHz

SW 2000 : 31,5 Hz~8 kHz

Microphone inclus :

SW 1000 : MPA231T, classe 1, 50 mV/Pa,
10 Hz~20 kHz

SW 2000 : MPA309T, classe 2, 40 mV/Pa,
20 Hz~12,5 kHz

Bruite propres :

1000 (son) : 18 dB(A), 23 dB(C), 31 dB(Z)

1000 (électrique) : 11 dB(A), 16 dB(C), 21 dB(Z)

2000 (son) : 20 dB(A), 26 dB(C), 31 dB(Z)

2000 (électrique) : 14 dB(A), 19 dB(C), 24 dB(Z)

Valeur limite supérieure :

1000 : 134 dB(A), augmenter si un microphone
avec une moindre sensibilité
SW 1000_SW 2000-KA-f-1710
Sauter GmbH
Ziegelei 1 Téléphone : +49-[0]7433-9933-0
Télécopie : +49-[0]7433-9933-149 Internet : www.kern-sohn.com
D-72336 Balingen
Courriel : info@kern-sohn.com
SW 1000 / SW 2000
appartiennent à
en virgule flottante
(SW 2000)

2000 : 136 dB(A), augmenter si un microphone
avec une moindre sensibilité

Caractéristique de fréquence :

1000 : 10 Hz~20 kHz

2000 : 20 Hz~12,5 kHz

Plage de linéarité :

1000 : 20 dB(A)~134 dB(A)

2000 : 25 dB(A)~136 dB(A)

Plage de dynamique : 1000 : 123 dB,

Portée maximale de l'onde porteuse :

1000 : 45 dB(A)~137 dB(A)

2000 : 47 dB(A)~139 dB(A)

Correction de fréquence A/B/C/Z. Constante de temps
du F/S/I et détermination de la charge de pointe

Une seule plage couvre toute la plage dynamique

L , L , L , L
XY(SPL) Xeq XYSD
L , L . Où : X est la correction de fréquence : A,
XPeak XN
B, C, Z ; Y est une constante de temps : F, S, I ; N est
une une mesure statistique : 1~99

Temps d'intégration : infini, 1 s~24 h, nombre de
répétition : Inf, 1~9999

Cycle d'enregistrement inférieur à 1s : 0,1 s ; 0,2 s ;
0,5 s

3 calculs parallèles du profilé à intervalles ou
constante de temps différents. 14 prises de mesures
définies par l'utilisateur

Possibilité d'importer/exporter 5 modèles de
configuration en utilisant la carte SD

Allumage automatique si alimentation électrique
externe, intégration facile.

Carte mémoire MicroSD (TF) de 4 GB, prise en
charge du mode disque USB

La prise RS-232 peut être utilisée en tant que prise de
commande ou la connexion d'une imprimante
thermique

Sortie : tension alternative (maximum 5 V
continue (10 mV/dB)

Horloge de temps réel RTC avec batterie de secours,
calibrée d'usine, déviation maximale en 30 jours 30 s
(< 10 pm, RT)

Module interne GPS (option), prise en main du temps
2000 : 122 dB
, L , L , L ,
XSEL XE XYmax XYmin
), tension
