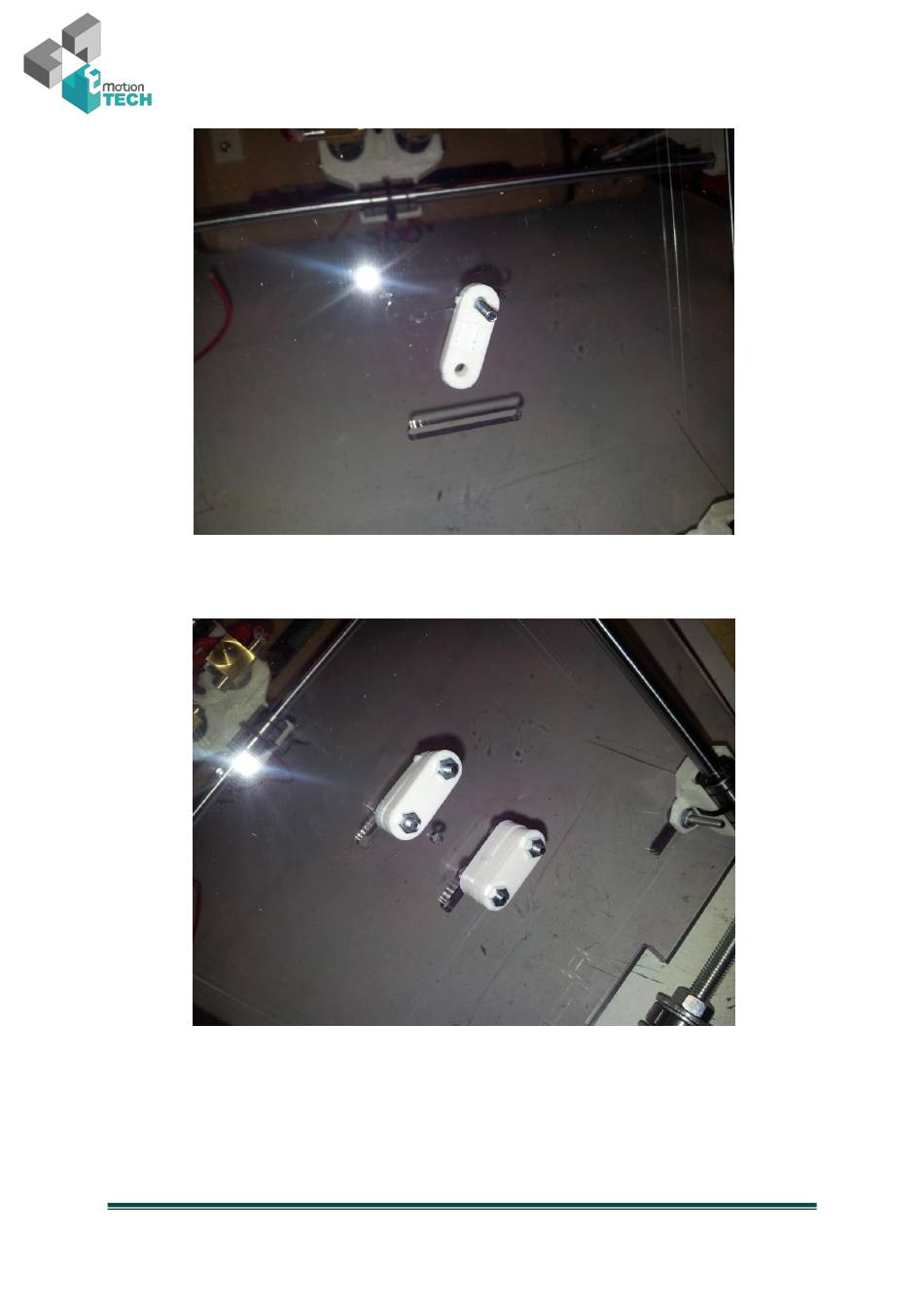

Figure 44 : positionnez les fixations de courroies (belt-clamps ), vous devriez voir un coté different de l'autre, un
correspondant à des dents et de l'autre lisse, laissez les dents vers l'exterieur.
NOTE! si vous les mettez en butée du rail de la plaque, cela vous évitera des mesures (ici le boulon en butée sur la droite)
Figure 45 : pour la deuxième partie, mettez le coté lisse vers l'extérieur de façon à bien prendre en sandwich la courroie
et éviter les dérapages.
Prusa Air 2 par eMotion Tech & Atelier Arexma
Page 25
