Montage De L'axe Y - eMotion Tech Prusa Air 2 Mode D'emploi

Montage de l'axe Y

Positionnement du lit

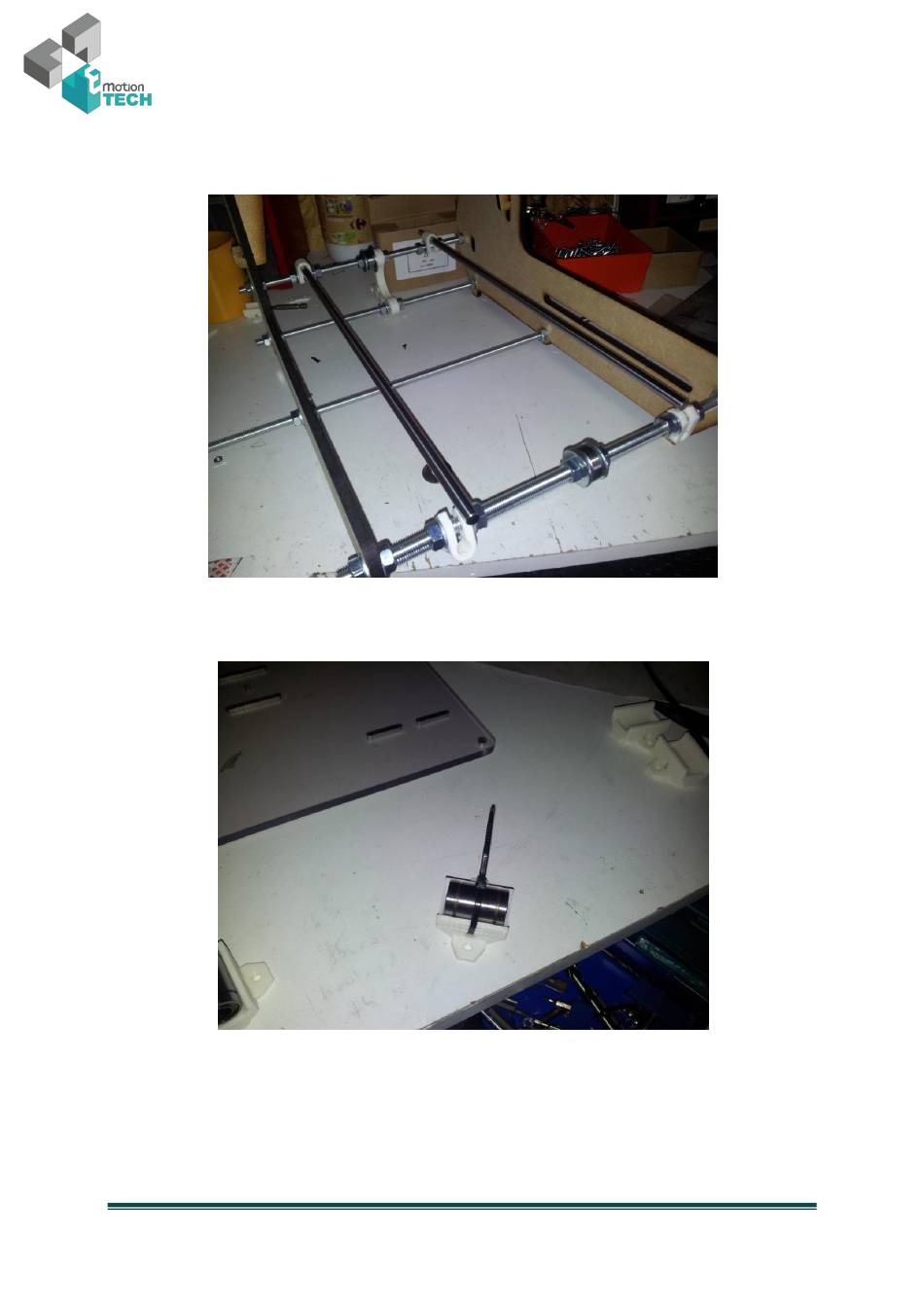

Figure 32 : positionnez 2 tiges lisses (les plus longues) sans serrer dans les acroches dédiées d'un coté et libre de l'autre,
l'insertion des barres dans les bloqueurs sont facile si vous avez correctement néttoyé vos pièces plastique au début du
tutoriel.
Figure 33 : montez les roulements linéaires LM8UU sur les structures dédiées, ajoutez le collier, serrez correctement et
coupez à raz du "nœud".
Prusa Air 2 par eMotion Tech & Atelier Arexma Page 19
