M55LX AHD, M75LX AHD Explanation of symbols Please read this instruction manual carefully before installation and first use, and store it in a safe place. If you pass on the product to another person, hand over this instruc- tion manual along with it. Table of contents 1 Explanation of symbols.
Page 10: Safety And Installation Instructions
Safety and installation instructions M55LX AHD, M75LX AHD Safety and installation instructions Please observe the safety instructions and stipulations issued by the vehicle manufacturer and service workshops. The manufacturer accepts no liability for damage in the following cases: • Faulty assembly or connection •...
Page 11 M55LX AHD, M75LX AHD Safety and installation instructions • The following data must be reset, depending on the vehicle equipment options: – Radio code – Vehicle clock – Timer – On-board computer – Seat position You can find instructions for making these settings in the operating manual. Observe the following installation instructions: CAUTION! •...
Page 12: Scope Of Delivery
Scope of delivery M55LX AHD, M75LX AHD NOTICE! • Connect it to the correct voltage. • Do not use the monitor in areas which – are subjected to direct sunlight, – are subject to strong temperature fluctuations, – have high levels of humidity, –...
Page 13: Intended Use
M55LX AHD, M75LX AHD Intended use Intended use The LCD monitors PerfectView M55LX AHD and M75LX AHD are monitors which are primarily in- tended for use in vehicles. They can be used together with cameras (e.g. a reversing video system) or other video sources.
Page 14 Technical description M55LX AHD, M75LX AHD No. in Descrip- fig. 0, Description tion page 6 1. Switches the menu on. 2. Calls up the parameters for setting. The parameters are distributed over four screen pages in the following order: Page 1: Picture –...
Page 15: Installing The Lcd Monitor
M55LX AHD, M75LX AHD Installing the LCD monitor Installing the LCD monitor Tools required (fig. 1, page 3) For installation and assembly you will need the following tools: • Measuring ruler (4) • Centre punch (5) • Hammer (6) • Drill head set (7) •...
Page 16 Installing the LCD monitor M55LX AHD, M75LX AHD • Check beforehand that there is sufficient space on the other side for the drill head to come out (fig. 2, page 4). • Bear in mind the weight of the monitor. Provide reinforcement if necessary (larger washers or plates).
Page 17 M55LX AHD, M75LX AHD Installing the LCD monitor Description 6-pin CAM3 socket (connection to video source 3) with video signal detection 6-pin CAM4 socket (connection to video source 4), with video signal detection) Cable (blue): control input for video input CAM3 If the system is activated via this control line, none of the buttons have a function (according to DIN EN 1501-1).
Page 18: Using The Lcd Monitor
Using the LCD monitor M55LX AHD, M75LX AHD NOTE If voltage is present in the green cable (7), the reversing camera will be activated automatically. The reversing camera has priority. ➤ If the monitor is to be activated e.g. when the indicator is flashing, connect the following control cable to a positive cable of the indicator: –...
Page 19 M55LX AHD, M75LX AHD Using the LCD monitor Setting the monitor To set the monitor to suit your requirements, proceed as follows (fig. 0, page 6): ➤ Press the button (5) to call up the required parameter. ✓ The parameters to be set appear in the following order: Page 1: Picture –...
Page 20 Using the LCD monitor M55LX AHD, M75LX AHD Setting the automatic search Proceed as follows to set the automatic search (fig. 0, page 6): ➤ Press the “ ” button (5) until the “Auto search” menu appears. ➤ Press the “+” button (3) to switch on the automatic search. ✓...
Page 21: Cleaning And Caring For The Lcd Monitor
M55LX AHD, M75LX AHD Cleaning and caring for the LCD monitor Cleaning and caring for the LCD monitor NOTICE! Beware of damage • Do not use sharp or hard objects for cleaning, as these may damage the monitor. • Remove the cable before cleaning the monitor to prevent short circuiting. ➤...
Page 22 Technical data M55LX AHD, M75LX AHD M55LX AHD M75LX AHD Humidity: max. 85 % Vibration resistance: Dimensions in mm W x H x D: 146 x 87 x 26 190 x 110 x 26 Weight: 350 g 400 g Approvals The device has E13 certification.
Page 23: Erklärung Der Symbole
M55LX AHD, M75LX AHD Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole ............23 2 Sicherheits- und Einbauhinweise .
Page 24: Sicherheits- Und Einbauhinweise
Sicherheits- und Einbauhinweise M55LX AHD, M75LX AHD Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung •...
Page 25 M55LX AHD, M75LX AHD Sicherheits- und Einbauhinweise • Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung. Beachten Sie folgende Hinweise bei der Montage: VORSICHT! •...
Page 26: Lieferumfang
Lieferumfang M55LX AHD, M75LX AHD ACHTUNG! • Schließen Sie die korrekte Spannung an. • Benutzen Sie den Monitor nicht in Umgebungen, die – direkter Sonnenstrahlung ausgesetzt sind, – starken Temperaturschwankungen unterliegen, – eine hohe Luftfeuchtigkeit aufweisen, – eine schlechte Ventilation haben, –...
Page 27: Bestimmungsgemäßer Gebrauch
M55LX AHD, M75LX AHD Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die LCD-Monitore PerfectView M55LX AHD und M75LX AHD sind Monitore, die vorrangig für den Einsatz in Fahrzeugen gedacht sind. Sie können verwendet werden, um Kameras (z. B. Rückfahrvideosystem) oder andere Videoquellen anzuschließen. Die LCD-Monitore sind für den Einsatz in allen Fahrzeugen ausgelegt.
Page 28 Technische Beschreibung M55LX AHD, M75LX AHD Nr. in Bezeich- Abb. 0, Beschreibung nung Seite 6 1. Schaltet das Menü ein. 2. Ruft die einzustellenden Parameter auf Die Parameter sind in folgender Reihenfolge auf drei Bildschirm- seiten verteilt: Seite 1: Bild –...
Page 29: Lcd-Monitor Montieren
M55LX AHD, M75LX AHD LCD-Monitor montieren LCD-Monitor montieren Benötigtes Werkzeug (Abb. 1, Seite 3) Für Einbau und Montage benötigen Sie folgende Werkzeuge: • Maßstab (4) • Körner (5) • Hammer (6) • Satz Bohrer (7) • Bohrmaschine (8) • Schraubendreher (9) Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfsmittel: •...
Page 30: Monitor Montieren
LCD-Monitor montieren M55LX AHD, M75LX AHD Monitor montieren VORSICHT! Verletzungsgefahr! Wählen Sie den Platz des Monitors so aus, dass unter keinen Umständen (z. B. durch scharfes Abbremsen, Verkehrsunfall) Fahrzeuginsassen verletzt werden können. Beachten Sie folgende Hinweise bei der Montage: • Wählen Sie einen geeigneten Montageort, so dass Sie ungehinderte Sicht auf den Monitor haben (Abb.
Page 31 M55LX AHD, M75LX AHD LCD-Monitor montieren Monitor elektrisch anschließen Den Schaltplan für den LCD-Monitor finden Sie in Abb. d, Seite 8. Bezeichnung Monitor 20-polige Buchse Monitorzuleitung 20-poliger Stecker 12 – 24-V-Plus-Kabel (rot): Anschluss an den Pluspol der Zündung (geschaltetes Plus, Klemme 15) oder den Pluspol der Batterie (Klemme 30) Massekabel (schwarz): Anschluss an den Minuspol der Spannungsquelle Kabel (grün): Steuereingang für Videoeingang CAM1, z.
Page 32 LCD-Monitor montieren M55LX AHD, M75LX AHD Decken Sie die Bohrung mit der Durchführung (Abb. b 1, Seite 7) in der Bodenplatte des • Monitorhalters ab. • Um Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen der Kabel immer ausreichend Abstand zu heißen Fahrzeugteilen (Leuchten, Heizung, Lüftern usw.). Beachten Sie beim Verlegen der Kabel (Abb.
Page 33: Lcd-Monitor Benutzen
M55LX AHD, M75LX AHD LCD-Monitor benutzen HINWEIS Beachten Sie die Stromaufnahme des Videosystems. Die Kameras sind mit Heizungen ausgestattet. Es kann maximal ein Strom von 1,5 A fließen (drei Kameras im Heiz- betrieb). Verwenden Sie bei direktem Anschluss an die Batterie einen Trennschalter. Damit können Sie das Videosystem leicht von der Batterie trennen, wenn Sie des Fahrzeug länger nicht verwenden.
Page 34 LCD-Monitor benutzen M55LX AHD, M75LX AHD Monitor einstellen Sie können den Monitor Ihren Wünschen entsprechend wie folgt einstellen (Abb. 0, Seite 6): ➤ Drücken Sie die Taste „ “ (5), um die gewünschten Parameter auszuwählen. ✓ Die einstellbaren Parameter werden in der folgenden Reihenfolge angezeigt: Seite 1: Bild –...
Page 35 M55LX AHD, M75LX AHD LCD-Monitor benutzen Videoquelle einstellen Gehen Sie wie folgt vor, um die Videoquelle einstellen (Abb. 0, Seite 6): ➤ Wenn Sie die Videoquelle umschalten möchten, drücken Sie die Taste „CAM“ (6). ✓ Der Monitor wechselt die Kamera in der Reihenfolge „Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4“.
Page 36: Lcd-Monitor Pflegen Und Reinigen
LCD-Monitor pflegen und reinigen M55LX AHD, M75LX AHD Distanzmarken einstellen Gehen Sie wie folgt vor, um die Distanzmarken einzustellen (Abb. 0, Seite 6): ➤ Drücken Sie die Taste „ “ (5) so oft, bis das Menü „Skala“ angezeigt wird. ✓ Die einstellbaren Distanzmarken werden angezeigt. ➤...
Page 37: Technische Daten
M55LX AHD, M75LX AHD Technische Daten Technische Daten M55LX AHD M75LX AHD Art.-Nr.: 9600012883 9600012899 Typ: Color TFT LCD Displaygröße: 5" (12,7 cm) 7" (17,8 cm) Helligkeit: ca. 350 cd/m² ca. 800 cd/m² Displayauflösung H x V: 384.000 Pixel > 600.000 Pixel Fernsehnorm: 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC (automatische Umschaltung)
Page 38: Explication Des Symboles
Explication des symboles M55LX AHD, M75LX AHD Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire 1 Explication des symboles ........... .38 2 Consignes de sécurité...
Page 39: Consignes De Sécurité Et Instructions De Montage
M55LX AHD, M75LX AHD Consignes de sécurité et instructions de montage Consignes de sécurité et instructions de montage Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l’automobile ! Le fabricant décline toute responsabilité pour des dommages dans les cas suivants : •...
Page 40 Consignes de sécurité et instructions de montage M55LX AHD, M75LX AHD • Selon l'équipement du véhicule, vous devez régler à nouveau les données suivantes : – Code de l'autoradio – Pendule du véhicule – Minuterie – Ordinateur de bord – Position des sièges Les consignes de réglage se trouvent dans le manuel d'utilisation correspondant.
Page 41: Contenu De La Livraison
M55LX AHD, M75LX AHD Contenu de la livraison AVIS ! • Veillez à respecter la tension prescrite. • N'utilisez pas l'écran dans des environnements – directement exposés aux rayons du soleil, – soumis à de fortes variations de température, – présentant une forte humidité, –...
Page 42: Usage Conforme
Usage conforme M55LX AHD, M75LX AHD Usage conforme Les écrans LCD PerfectView M55LX AHD et M75LX AHD sont des écrans principalement conçus pour une utilisation dans les véhicules. Ils peuvent être utilisés pour raccorder des caméras (p. ex. un système vidéo de recul) ou d'autres sources vidéo. Les écrans LCD sont adaptés à...
Page 43 M55LX AHD, M75LX AHD Description technique N° dans Désigna- fig. 0, Description tion page 6 1. Active le menu. 2. Permet d'accéder aux paramètres à régler. Les paramètres sont répartis dans l'ordre suivant sur trois pages d'écran : Page 1 : Image –...
Page 44: Montage De L'écran Lcd
Montage de l'écran LCD M55LX AHD, M75LX AHD Montage de l'écran LCD Outils nécessaires (fig. 1, page 3) Pour la mise en place et le montage, vous devez disposer des outils suivants : • Mètre (4) • Pointeau (5) • Marteau (6) •...
Page 45: Montage De L'écran
M55LX AHD, M75LX AHD Montage de l'écran LCD Montage de l'écran ATTENTION ! Risque de blessures ! Installez l'écran à un endroit où il ne risquera en aucun cas de blesser les occupants du véhicule (p. ex. en cas de freinage violent ou d'accident). Veuillez respecter les consignes suivantes lors du montage : Choisissez un emplacement adéquat de manière à...
Page 46: Raccordement Électrique De L'écran
Montage de l'écran LCD M55LX AHD, M75LX AHD Raccordement électrique de l'écran Le schéma électrique de l'écran LCD se trouve à la fig. d, page 8. Nº Désignation Moniteur Prise femelle à 20 pôles Ligne d'alimentation de l'écran Connecteur à 20 pôles Câble 12 –...
Page 47 M55LX AHD, M75LX AHD Montage de l'écran LCD Recouvrez l'alésage avec le passe-câbles (fig. b 1, page 7) dans la plaque du socle du support • de l'écran. • Installez les câbles à une distance suffisante des éléments chauds du véhicule (éclairages, chauffage, ventilateurs, etc.) qui pourraient les endommager.
Page 48: Utilisation De L'écran Lcd
Utilisation de l'écran LCD M55LX AHD, M75LX AHD REMARQUE Tenez compte de l'intensité absorbée par le système vidéo. Les caméras sont équipées de chauffages. Le courant ne peut pas dépasser 1,5 A (trois caméras en mode chauffage). Utilisez un disjoncteur en cas de raccordement direct à la batterie. Vous pouvez ainsi débrancher facilement le système vidéo de la batterie lorsque le véhicule n'est pas utilisé...
Page 49: Réglage De L'écran
M55LX AHD, M75LX AHD Utilisation de l'écran LCD Réglage de l'écran Vous pouvez régler l'écran à votre convenance comme suit (fig. 0, page 6) : ➤ Appuyez sur la touche « » (5), pour sélectionner les paramètres souhaités : ✓ Les paramètres réglables sont affichés dans l'ordre suivant : Page 1 : Image –...
Page 50: Réglage De La Source Vidéo
Utilisation de l'écran LCD M55LX AHD, M75LX AHD Réglage de la source vidéo Procédez de la manière suivante pour régler la source vidéo (fig. 0, page 6) : ➤ Afin de commuter la source vidéo, appuyez sur la touche « CAM » (6). ✓...
Page 51: Réglage Des Marques De Distance
M55LX AHD, M75LX AHD Entretien et nettoyage de l'écran LCD Réglage des marques de distance Procédez de la manière suivante pour régler les marques de distance (fig. 0, page 6) : ➤ Appuyez sur la touche « » (5) jusqu'à ce que le menu « Échelle » s'affiche. ✓...
Page 52: Caractéristiques Techniques
Caractéristiques techniques M55LX AHD, M75LX AHD Caractéristiques techniques M55LX AHD M75LX AHD N° d'art. : 9600012883 9600012899 Type : Couleur TFT LCD Taille de l'écran : 5" (12,7 cm) 7" (17,8 cm) Luminosité : env. 350 cd/m² env. 800 cd/m² Résolution de l'écran H x V : 384 000 pixels >...
Page 53: Explicación De Los Símbolos
M55LX AHD, M75LX AHD Explicación de los símbolos Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice 1 Explicación de los símbolos .
Page 54: Indicaciones De Seguridad Y Montaje
Indicaciones de seguridad y montaje M55LX AHD, M75LX AHD Indicaciones de seguridad y montaje Tenga en cuenta las indicaciones de seguridad y la documentación suministrada por el fabricante y el taller del vehículo. El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos: •...
Page 55 M55LX AHD, M75LX AHD Indicaciones de seguridad y montaje • Dependiendo del equipamiento del vehículo, deberá volver a configurar los siguientes datos: – código de radio – reloj del vehículo – temporizador – ordenador de a bordo – posición del asiento Las indicaciones para realizar las configuraciones se encuentran en las instrucciones de uso correspondientes.
Page 56: Volumen De Entrega
Volumen de entrega M55LX AHD, M75LX AHD ¡AVISO! • Conecte la tensión correcta. • No utilice el monitor en entornos con: – exposición directa a los rayos del sol, – grandes cambios de temperatura, – elevada humedad del aire, – una ventilación insuficiente, –...
Page 57: Uso Adecuado
M55LX AHD, M75LX AHD Uso adecuado Uso adecuado Los monitores LCD PerfectView M55LX AHD y M75LX AHD son monitores concebidos básica- mente para su uso en vehículos. Pueden utilizarse para conectar cámaras (por ejemplo, sistema de vídeo para marcha atrás) u otras fuentes de vídeo. Los monitores LCD están diseñados para su uso en cualquier vehículo.
Page 58 Descripción técnica M55LX AHD, M75LX AHD N.º en Denomi- fig. 0, Descripción nación página 6 1. Enciende el menú. 2. Abre los parámetros que se desean configurar. Los parámetros están clasificados en el siguiente orden a lo largo de tres páginas de pantalla: Página 1: Imagen –...
Page 59: Montaje Del Monitor Lcd
M55LX AHD, M75LX AHD Montaje del monitor LCD Montaje del monitor LCD Herramientas necesarias (fig. 1, página 3) Para realizar la instalación y montaje son necesarias las siguientes herramientas: • regla graduada (4) • punzón para marcar (5) • martillo (6) •...
Page 60: Montaje Del Monitor
Montaje del monitor LCD M55LX AHD, M75LX AHD Montaje del monitor ¡ATENCIÓN! ¡Peligro de sufrir lesiones! Monte el monitor en un lugar en el que bajo ninguna circunstancia pueda provocar heridas a los ocupantes del vehículo (por ejemplo, por frenazos bruscos o accidente). Tenga en cuenta las siguientes indicaciones durante el montaje: •...
Page 61 M55LX AHD, M75LX AHD Montaje del monitor LCD Conexión eléctrica del monitor Consulte la fig. d, página 8 para ver el esquema de conexiones del monitor LCD. N.° Denominación Monitor Hembrilla de 20 polos Cable de alimentación del monitor Clavija de 20 polos Cable positivo de 12 –...
Page 62 Montaje del monitor LCD M55LX AHD, M75LX AHD Tenga en cuenta las siguientes indicaciones durante la instalación del cable de conexión: • Para tender los cables de conexión utilice, siempre que sea posible, canales de paso originales u otras posibilidades, como por ejemplo rejillas de ventilación. Si no existen pasos, deberá realizar una perforación de ∅...
Page 63: Uso Del Monitor Lcd
M55LX AHD, M75LX AHD Uso del monitor LCD ➤ Si es necesario, conecte la hembrilla CAM2 (10) del cable de conexión con la clavija de la fuente de vídeo 2 (por ejemplo, cámara lateral). ➤ Si es necesario, conecte la hembrilla CAM3 (11) del cable de conexión con la clavija de la fuente de vídeo 3 (por ejemplo, cámara).
Page 64 Uso del monitor LCD M55LX AHD, M75LX AHD Ajustar el monitor Puede configurar el monitor a su gusto como se indica a continuación (fig. 0, página 6): ➤ Pulse la tecla “ ” (5) para seleccionar los parámetros que desee. ✓...
Page 65: Ajustar La Búsqueda Automática
M55LX AHD, M75LX AHD Uso del monitor LCD Ajustar la fuente de vídeo Para ajustar la fuente de vídeo, proceda como se indica a continuación (fig. 0, página 6): ➤ Para cambiar entre las fuentes de vídeo, pulse la tecla “CAM” (6). ✓...
Page 66: Limpieza Y Cuidado Del Monitor Lcd
Limpieza y cuidado del monitor LCD M55LX AHD, M75LX AHD Ajustar las marcas de distancia Para ajustar las marcas de distancia, proceda como se indica a continuación (fig. 0, página 6): ➤ Pulse la tecla “ ” (5) las veces que haga falta hasta que se visualice el menú “Escala”. ✓...
Page 67: Datos Técnicos
M55LX AHD, M75LX AHD Datos técnicos Datos técnicos M55LX AHD M75LX AHD N.° de art.: 9600012883 9600012899 Tipo: color TFT LCD Tamaño de pantalla: 5" (12,7 cm) 7" (17,8 cm) Brillo: 350 cd/m² aprox. 800 cd/m² aprox. Resolución de la pantalla 384.000 píxeles >...
Page 68: Explicação Dos Símbolos
Explicação dos símbolos M55LX AHD, M75LX AHD Por favor, leia atentamente este manual antes da montagem e colocação em funciona- mento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador. Índice 1 Explicação dos símbolos .
Page 69: Indicações De Segurança E De Montagem
M55LX AHD, M75LX AHD Indicações de segurança e de montagem Indicações de segurança e de montagem Cumpra as indicações de segurança e o especificado na literatura do fabricante do veículo e das associações profissionais! O fabricante não se responsabiliza por danos nos seguintes casos: •...
Page 70 Indicações de segurança e de montagem M55LX AHD, M75LX AHD • De acordo com a versão do veículo, terá de configurar novamente os seguintes dados: – Código do rádio – Relógio do veículo – Temporizador – Computador de bordo – Posição de utilização No respetivo manual de instruções encontrará...
Page 71: Material Fornecido
M55LX AHD, M75LX AHD Material fornecido NOTA! • Ligue a tensão correta. • Não utilize o monitor em ambientes que – se encontrem diretamente expostos a radiação solar, – estejam submetidos a fortes oscilações de temperatura, – apresentem uma elevada humidade do ar, –...
Page 72: Utilização Adequada
Utilização adequada M55LX AHD, M75LX AHD Utilização adequada Os monitores LCD PerfectView M55LX AHD e M75LX AHD são monitores concebidos essencial- mente para utilização em veículos. Podem ser utilizados para ligar câmaras (p.ex. sistema de vídeo de marcha atrás) ou outras fontes de vídeo. Os monitores LCD foram concebidos para a utilização em todos os veículos.
Page 73 M55LX AHD, M75LX AHD Descrição técnica N.º na Designa- fig. 0, Descrição ção página 6 1. Liga o menu. 2. Abre os parâmetros a configurar Os parâmetros estão divididos em três páginas de ecrã, na seguinte sequência: Página 1: Imagem –...
Page 74: Montar O Monitor Lcd
Montar o monitor LCD M55LX AHD, M75LX AHD Montar o monitor LCD Ferramentas necessárias (fig. 1, página 3) Para a instalação e montagem são necessárias as seguintes ferramentas: • Régua graduada (4) • Punção (5) • Martelo (6) • Conjunto de brocas (7) •...
Page 75: Montar O Monitor
M55LX AHD, M75LX AHD Montar o monitor LCD Montar o monitor PRECAUÇÃO! Perigo de ferimentos! Selecione o local de montagem do monitor de modo a que, em caso algum, os ocupantes do veículo possam ficar feridos (p.ex. devido a travagens bruscas, acidente de viação).
Page 76 Montar o monitor LCD M55LX AHD, M75LX AHD Efetuar a ligação elétrica do monitor O esquema de ligações para o monitor LCD pode ser consultado em fig. d, página 8. N.º Designação Monitor Tomada de 20 polos Cabo de alimentação do monitor Ficha de 20 polos Cabo positivo de 12 –...
Page 77 M55LX AHD, M75LX AHD Montar o monitor LCD Cubra o orifício com a passagem (fig. b 1, página 7) na placa de base do suporte para • monitor. • Para evitar danos no cabo, ao passar os cabos, mantenha sempre uma distância suficiente em relação a peças quentes do veículo (luzes, aquecimento, ventiladores, etc.).
Page 78: Utilizar O Monitor Lcd
Utilizar o monitor LCD M55LX AHD, M75LX AHD Este cabo de comando serve como cabo de sinal para a ativação p.ex. de uma câmara lateral ao acionar os indicadores de mudança de direção. ➤ Ligue, eventualmente, a tomada CAM1 (9) do cabo de conexão à ficha da fonte de vídeo 1 (p.ex.
Page 79 M55LX AHD, M75LX AHD Utilizar o monitor LCD Configurar o monitor Pode configurar o monitor conforme desejar da seguinte forma (fig. 0, página 6): ➤ Prima o botão “ ” (5) para selecionar os parâmetros pretendidos. ✓ Os parâmetros configuráveis são apresentados na seguinte sequência: Página 1: Imagem –...
Page 80: Detetar A Câmara Do Reboque
Utilizar o monitor LCD M55LX AHD, M75LX AHD Configurar a fonte de vídeo Proceda do seguinte modo para configurar a fonte de vídeo (fig. 0, página 6): ➤ Se pretender comutar a fonte de vídeo, prima o botão “CAM” (6). ✓...
Page 81: Conservar E Limpar O Monitor Lcd
M55LX AHD, M75LX AHD Conservar e limpar o monitor LCD Configurar as marcas de distância Proceda do seguinte modo para configurar as marcas de distância (fig. 0, página 6): ➤ Prima o botão “ ” (5) as vezes necessárias até aparecer o menu “Escala”. ✓...
Page 82: Dados Técnicos
Dados técnicos M55LX AHD, M75LX AHD Dados técnicos M55LX AHD M75LX AHD N.º art.: 9600012883 9600012899 Tipo: Color TFT LCD Tamanho do ecrã: 5" (12,7 cm) 7" (17,8 cm) Luminosidade: aprox. 350 cd/m² aprox. 800 cd/m² Resolução do monitor H x V: 384000 pixel >...
Page 83: Spiegazione Dei Simboli
M55LX AHD, M75LX AHD Spiegazione dei simboli Prima di effettuare il montaggio e la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo. Indice 1 Spiegazione dei simboli ........... . .83 2 Indicazioni di sicurezza e di montaggio .
Page 84: Indicazioni Di Sicurezza E Di Montaggio
Indicazioni di sicurezza e di montaggio M55LX AHD, M75LX AHD Indicazioni di sicurezza e di montaggio Osservare le indicazioni di sicurezza e le direttive previste dal produttore del veicolo e dagli specialisti del settore! Il produttore non si assume nessuna responsabilità per danni nei seguenti casi: •...
Page 85 M55LX AHD, M75LX AHD Indicazioni di sicurezza e di montaggio • A seconda dell'equipaggiamento del veicolo devono essere reimpostati i seguenti dati per: – codice radio – orologio – timer – computer di bordo – posizione sedile Per indicazioni relative all'impostazione, consultare le istruzioni per l'uso valide di volta in volta.
Page 86: Dotazione
Dotazione M55LX AHD, M75LX AHD AVVISO! • Collegare la tensione corretta. • Non utilizzare mai il monitor in ambienti che – sono esposti direttamente ai raggi solari, – che sono sottoposti a forti variazioni della temperatura, – che presentano una forte umidità dell'aria, –...
Page 87: Conformità D'uso
M55LX AHD, M75LX AHD Conformità d'uso Conformità d'uso I monitor LCD PerfectView M55LX AHD e M75LX AHD sono pensati essenzialmente per l'uso nei veicoli. Possono essere collegati a telecamere (ad es. per i videosistemi di retromarcia) o ad altre fonti video. I monitor LCD sono realizzati per essere impiegati in tutti i veicoli.
Page 88 Descrizione tecnica M55LX AHD, M75LX AHD N. in Denomi- fig. 0, Descrizione nazione pagina 6 1. Attiva il menù. 2. Richiama i parametri da impostare I parametri sono suddivisi nella seguente sequenza su tre pagine dello schermo: Pagina 1: immagine –...
Page 89: Montaggio Del Monitor Lcd
M55LX AHD, M75LX AHD Montaggio del monitor LCD Montaggio del monitor LCD Utensili necessari (fig. 1, pagina 3) Per l'installazione e il montaggio sono necessari i seguenti utensili: • metro (4) • punzone (5) • martello (6) • set di punte per trapano (7) •...
Page 90: Montaggio Del Monitor
Montaggio del monitor LCD M55LX AHD, M75LX AHD Montaggio del monitor ATTENZIONE! Rischio di lesioni! Scegliere l’ubicazione per il monitor in modo tale che i passeggeri non possano riportare ferite (ad es. in caso di frenate brusche o incidenti stradali). Osservare le seguenti indicazioni per il montaggio: •...
Page 91 M55LX AHD, M75LX AHD Montaggio del monitor LCD Allacciamento elettrico del monitor Per lo schema elettrico del monitor LCD consultare il fig. d, pagina 8. Denominazione Monitor Presa a 20 poli Linea di alimentazione del monitor Spina a 20 poli Cavo positivo da 12 –...
Page 92 Montaggio del monitor LCD M55LX AHD, M75LX AHD Osservare le seguenti indicazioni per la posa dei cavi di allacciamento: • Per il passaggio dei cavi di collegamento impiegare, a seconda delle possibilità, canaline originali o altri tipi di aperture, ad es. griglie di aerazione. Se non ci sono aperture disponibili, occorre realizzare un foro di ∅...
Page 93: Utilizzo Del Monitor Lcd
M55LX AHD, M75LX AHD Utilizzo del monitor LCD ➤ Collegare eventualmente la presa CAM1 (9) del cavo di collegamento alla spina della fonte video 1 (ad es. per la retromarcia). ➤ Collegare eventualmente la presa CAM2 (10) del cavo di collegamento alla spina della fonte video 2 (ad es.
Page 94: Impostazione Del Monitor
Utilizzo del monitor LCD M55LX AHD, M75LX AHD Impostazione del monitor È possibile impostare il monitor, secondo le proprie necessità, nel seguente modo (fig. 0, pagina 6): ➤ Per selezionare i parametri desiderati, premere il tasto “ ” (5). ✓ I parametri da impostare vengono visualizzati nella sequenza seguente: Pagina 1: immagine –...
Page 95: Impostazione Della Ricerca Automatica
M55LX AHD, M75LX AHD Utilizzo del monitor LCD Impostazione della fonte video Per impostare la fonte video, procedere nel seguente modo (fig. 0, pagina 6): ➤ se si vuole cambiare la fonte video, premere il tasto “CAM” (6). ✓ Il monitor passa da una telecamera all’altra, nella sequenza “Telecamera 1 – Telecamera 2 – Telecamera 3 –...
Page 96: Cura E Pulizia Del Monitor Lcd
Cura e pulizia del monitor LCD M55LX AHD, M75LX AHD Impostazione dei marcatori di distanza Per impostare i marcatori di distanza, procedere nel seguente modo (fig. 0, pagina 6): ➤ Premere il pulsante “ ” (5) varie volte finché non viene visualizzato il menù “Scala”. ✓...
Page 97: Specifiche Tecniche
M55LX AHD, M75LX AHD Specifiche tecniche Specifiche tecniche M55LX AHD M75LX AHD N. art.: 9600012883 9600012899 Tipo: Color TFT LCD Dimensioni del display: 5" (12,7 cm) 7" (17,8 cm) Luminosità: ca. 350 cd/m² ca. 800 cd/m² Risoluzione del display H x V: 384000 pixel >...
Page 98: Verklaring Van De Symbolen
Verklaring van de symbolen M55LX AHD, M75LX AHD Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker. Inhoudsopgave 1 Verklaring van de symbolen ..........98 2 Veiligheids- en montage-instructies.
Page 99: Veiligheids- En Montage-Instructies
M55LX AHD, M75LX AHD Veiligheids- en montage-instructies Veiligheids- en montage-instructies Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht! De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade: • montage- of aansluitfouten •...
Page 100 Veiligheids- en montage-instructies M55LX AHD, M75LX AHD • De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen: – radiocode – voertuigklok – tijdschakelklok – boordcomputer – stoelinstelling Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing. Neem volgende instructies voor montage in acht: VOORZICHTIG! •...
Page 101: Omvang Van De Levering
M55LX AHD, M75LX AHD Omvang van de levering LET OP! • Sluit de correcte spanning aan. • Gebruik de monitor niet in omgevingen die – aan direct zonlicht blootgesteld zijn, – aan sterke temperatuurschommelingen onderhevig zijn, – een hoge luchtvochtigheid hebben, –...
Page 102: Gebruik Volgens De Voorschriften
Gebruik volgens de voorschriften M55LX AHD, M75LX AHD Gebruik volgens de voorschriften De LCD-monitors PerfectView M55LX AHD en M75LX AHD zijn monitors die vooral voor gebruik in voertuigen bedoeld zijn. Ze kunnen worden gebruikt om camera's (bijv.achteruitrijvideosy- steem) of andere videobronnen aan te sluiten. De LCD-monitors zijn ontworpen voor het gebruik in alle voertuigen.
Page 103 M55LX AHD, M75LX AHD Technische beschrijving Nr. in Omschrij- afb. 0, Beschrijving ving pagina 6 1. Schakelt het menu in. 2. Roept de menu-parameters op die moeten worden ingesteld. De parameters zijn in volgende volgorde op drie beeldschermen verdeeld: Pagina 1: Beeld –...
Page 104: Lcd-Monitor Monteren
LCD-monitor monteren M55LX AHD, M75LX AHD LCD-monitor monteren Benodigd gereedschap (afb. 1, pagina 3) Voor inbouw en montage heeft u de volgende gereedschappen nodig: • rolmaat (4) • center (5) • hamer (6) • set boren (7) • boormachine (8) •...
Page 105: Monitor Monteren
M55LX AHD, M75LX AHD LCD-monitor monteren Monitor monteren VOORZICHTIG! Verwondingsgevaar! Kies de plaats van monitor zo uit, dat inzittenden van het voertuig in geen geval (bijv. door hard remmen, verkeersongeval) verwond kunnen raken. Neem bij de montage de volgende aanwijzingen in acht: Kies een geschikte montageplaats zodat u ongehinderd zicht op de monitor heeft (afb.
Page 106 LCD-monitor monteren M55LX AHD, M75LX AHD Monitor elektrisch aansluiten Het schakelschema voor de LCD-monitor vindt u in afb. d, pagina 8: Omschrijving Monitor 20-polige bus Toevoerleiding monitor 20-polige stekker 12 – 24-V-plus-kabel (rood): Aansluiting op de pluspool van het contact (geschakelde plus, klem 15) of de pluspool van de accu (klem 30) Massakabel (zwart): aansluiting aan de minpool van de spanningsbron Kabel (groen): Stuuringang voor videoingang CAM1,...
Page 107 M55LX AHD, M75LX AHD LCD-monitor monteren Dek de boring af met de doorvoering (afb. b 1, pagina 7) in de bodemplaat van de • monitorhouder. • Om schade aan de kabel te vermijden, houdt u bij het plaatsen van de kabels altijd voldoende afstand tot hete voertuigdelen (lampen, verwarming, ventilatoren enz.).
Page 108: Lcd-Monitor Gebruiken
LCD-monitor gebruiken M55LX AHD, M75LX AHD INSTRUCTIE Neem ook het stroomverbruik van het videosysteem in acht. De camera's zijn uitgerust met verwarmingen. Er kan maximaal een stroom van 1,5 A vloeien (drie camera's in verwarmingsmodus). Gebruik bij directe aansluiting op de accu een scheidings- schakelaar.
Page 109 M55LX AHD, M75LX AHD LCD-monitor gebruiken Monitor instellen U kunt de monitor volgens uw wensen als volgt instellen (afb. 0, pagina 6): ➤ Druk op de toets „ ” (5), om de gewenste parameter te selecteren. ✓ De instelbare parameters worden in de volgende volgorde weergegeven: Pagina 1: Beeld –...
Page 110 LCD-monitor gebruiken M55LX AHD, M75LX AHD Videobron instellen Stel de videobron als volgt in (afb. 0, pagina 6): ➤ Als u de videobron wilt omschakelen, druk dan op de toets „CAM” (6). ✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4”. INSTRUCTIE Als u de camera's automatisch wilt laten doorlopen;...
Page 111: Lcd-Monitor Verzorgen En Reinigen
M55LX AHD, M75LX AHD LCD-monitor verzorgen en reinigen Afstandsmarkeringen instellen Stel de afstandsmarkeringen als volgt in (afb. 0, pagina 6): ➤ Druk zo vaak op de toets „ ” (5) tot het menu „Afstandsmarkeringen” wordt weergegeven. ✓ De instelbare afstandsmarkeringen worden weergegeven. ➤...
Page 112: Technische Gegevens
Technische gegevens M55LX AHD, M75LX AHD Technische gegevens M55LX AHD M75LX AHD Artikelnr.: 9600012883 9600012899 Type: Color TFT LCD Displaygrootte: 5" (12,7 cm) 7" (17,8 cm) Helderheid: ca. 350 cd/m² ca. 800 cd/m² Displayresolutie h x v: 384000 pixels > 600000 pixels Televisienorm: 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC (automatische omschakeling)
Page 113: Forklaring Af Symbolerne
M55LX AHD, M75LX AHD Forklaring af symbolerne Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre. Indholdsfortegnelse 1 Forklaring af symbolerne ........... 113 2 Sikkerheds- og installationshenvisninger.
Page 114: Sikkerheds- Og Installationshenvisninger
Sikkerheds- og installationshenvisninger M55LX AHD, M75LX AHD Sikkerheds- og installationshenvisninger Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen! Producenten påtager sig intet ansvar for skader i følgende tilfælde: • Monterings- eller tilslutningsfejl • Beskadigelser på apparatet på grund af mekanisk påvirkning og forket tilslutningsspænding •...
Page 115 M55LX AHD, M75LX AHD Sikkerheds- og installationshenvisninger Overhold følgende henvisninger ved monteringen: FORSIGTIG! • Fastgør monitoren, så den under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet. • Fastgør ikke monitoren i virkeområdet for en airbag, da der ellers er fare for kvæstelser, hvis den udløses.
Page 116: Leveringsomfang
Leveringsomfang M55LX AHD, M75LX AHD VIGTIGT! • Tilslut den korrekte spænding. • Anvend ikke monitoren i omgivelser, der – er udsat for direkte sollys, – er udsat for kraftige temperatursvingninger, – har en høj luftfugtighed, – har dårlig ventilation, – er støvede eller olieholdige. •...
Page 117: Korrekt Brug
M55LX AHD, M75LX AHD Korrekt brug Korrekt brug LCD-monitorerne PerfectView M55LX AHD og M75LX AHD er monitorer, der primært er tiltænkt brug i køretøjer. De kan anvendes til at tilslutte kameraer (f.eks. et bakkamerasystem) eller andre videokilder. LCD-monitorerne er dimensioneret til anvendelse i alle køretøjer. LCD-monitorerne er dimensioneret til erhvervsmæssig anvendelse.
Page 118 Teknisk beskrivelse M55LX AHD, M75LX AHD Nr. på Beteg- fig. 0, Beskrivelse nelse side 6 1. Tilkobler menuen. 2. Henter parametrene, der skal indstilles. Parametrene er fordelt på tre skærmsider i følgende rækkefølge: Side 1: Billede – Lysstyrke („Brightness“) – Kontrast („Contrast“) –...
Page 119: Montering Af Lcd-Monitoren
M55LX AHD, M75LX AHD Montering af LCD-monitoren Montering af LCD-monitoren Nødvendigt værktøj (fig. 1, side 3) Til installation og montering har du brug for følgende værktøj: • Målestok (4) • Kørner (5) • Hammer (6) • Sæt bor (7) • Boremaskine (8) •...
Page 120: Montering Af Monitoren
Montering af LCD-monitoren M55LX AHD, M75LX AHD Montering af monitoren FORSIGTIG! Fare for kvæstelser! Vælg monitorens plads, så passagererne under ingen omstændigheder (f.eks. på grund af hård opbremsning, trafikuheld) kan komme til skade. Overhold følgende henvisninger ved monteringen: Vælg et egnet monteringssted, så du uhindret kan se monitoren (fig. 6 og fig. 7, side 4). •...
Page 121 M55LX AHD, M75LX AHD Montering af LCD-monitoren Elektrisk tilslutning af monitoren Strømskemaet for LCD-monitoren findes på fig. d, side 8. Betegnelse Monitor Bøsning med 20 ledere Monitortilførselsledning Stik med 20 ledere 12 – 24 V-plus-kabel (rødt): Tilslutning til tændingens pluspol (tilkoblet plus, klemme 15) eller batteriet pluspol (klemme 30) Stelkabel (sort): Tilslutning til spændingskildens minuspol Kabel (grønt): Styreindgang for videoindgang CAM1,...
Page 122 Montering af LCD-monitoren M55LX AHD, M75LX AHD • For at undgå at kablet beskadiges, skal der altid være tilstrækkelig afstand til varme dele på køretøjet (lamper, varmeapparat, ventilatorer osv.). Når kablerne trækkes, skal det sikres (fig. 3, side 4), at de •...
Page 123: Anvendelse Af Lcd-Monitoren
M55LX AHD, M75LX AHD Anvendelse af LCD-monitoren BEMÆRK Vær opmærksom på videosystemets strømforbrug. Kameraerne er udstyret med opvarmninger. Der kan maks. løbe en strøm på 1,5 A (tre kameraer ved opvarmning). Anvend en afbryderkontakt ved direkte tilslutning til batteriet. Dermed kan video- systemet let afbrydes fra batteriet, når køretøjet ikke længere anvendes.
Page 124 Anvendelse af LCD-monitoren M55LX AHD, M75LX AHD Side 2: Optioner – Sprog („Language“): „Tysk“, „Engelsk“, „Fransk“, „Italienisk“, „Nederlandsk“, „Spansk“, „Portugisisk“, „Russisk“ – Skala („Scale“): Tænd, sluk (til- eller frakobler afstandsmærker) – Kamera1/Kamera2/Kamera3/Kamera4 („Camera1/Camera2/Camera3/Camera4“): „Normal“ eller „Spejlvendt“ – Følsomhed („Sensitivity“): 1, 2 Indstilling af tilkoblingstærsklen for natdæmpningsfunktionen for at undgå...
Page 125: Vedligeholdelse Og Rengøring Af Lcd-Monitoren
M55LX AHD, M75LX AHD Vedligeholdelse og rengøring af LCD-monitoren ➤ Tryk på tasten „+“ (3) for at forøge kameraernes visningsvarighed. Tryk på tasten „–“ (4) for at reducere kameraernes visningsvarighed. Afslutning af den automatiske søgning ➤ Tryk på tasten „ “...
Page 126: Bortskaffelse
Bortskaffelse M55LX AHD, M75LX AHD Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald. Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. Tekniske data M55LX AHD M75LX AHD...
Page 127: Förklaring Till Symboler
M55LX AHD, M75LX AHD Förklaring till symboler Läs igenom anvisningarna noga innan produkten monteras och används. Spara mon- terings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Innehållsförteckning 1 Förklaring till symboler ........... . . 127 2 Säkerhets- och monteringsanvisningar .
Page 128: Säkerhets- Och Monteringsanvisningar
Säkerhets- och monteringsanvisningar M55LX AHD, M75LX AHD Säkerhets- och monteringsanvisningar Följ säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten! Tillverkaren övertar inget ansvar för skador i följande fall: • monterings- eller anslutningsfel • skador på produkten orsakade av mekanisk påverkan eller fel anslutningsspänning •...
Page 129 M55LX AHD, M75LX AHD Säkerhets- och monteringsanvisningar Inställningarna beskrivs i respektive bruksanvisning. Beakta följande anvisningar vid monteringen: AKTA! • Fäst monitorn i fordonet så att den inte kan lossna (t.ex. vid kraftiga bromsningar, trafikolyckor) och skada personerna i fordonet. • Montera inte monitorn i närheten av en krockkudde, risk för skador om krockkudden löser ut.
Page 130: Leveransomfattning
Leveransomfattning M55LX AHD, M75LX AHD OBSERVERA! • Anslut den till rätt spänning. • Använd inte monitorn i – direkt solljus, – i omgivningar med stora temperaturvariationer, – i hög luftfuktighet, – i omgivningar med dålig ventilation, – i omgivningar där det finns damm eller olja. •...
Page 131: Ändamålsenlig Användning
M55LX AHD, M75LX AHD Ändamålsenlig användning Ändamålsenlig användning LCD-monitorerna PerfectView M55LX AHD och M75LX AHD är monitorer som framför allt är av- sedda för användning i fordon. De kan anslutas till kameror (t.ex. backvideosystem) eller andra vi- deokällor. LCD-monitorerna är lämpliga för användning i alla fordon. LCD-monitorerna är lämpliga för yrkesmässig användning.
Page 132 Teknisk beskrivning M55LX AHD, M75LX AHD Nr på Beteck- bild 0, Beskrivning ning sida 6 1. Aktiverar menyn. 2. Hämtar de inställbara parametrarna. Parametrarna är fördelade på tre bildskärmssidor i följande ordningsföljd: Sida 1: Bild – Ljusstyrka (”Brightness”): – Kontrast (”Contrast”) –...
Page 133: Montera Lcd-Monitorn
M55LX AHD, M75LX AHD Montera LCD-monitorn Montera LCD-monitorn Nödvändiga verktyg (bild 1, sida 3) För monteringen krävs följande verktyg: • Måttsticka (4) • Körnare (5) • Hammare (6) • Borrsats (7) • Borrmaskin (8) • Skruvmejsel (9) För elanslutningen och kontrollen krävs följande hjälpmedel: •...
Page 134: Montera Monitorn
Montera LCD-monitorn M55LX AHD, M75LX AHD Montera monitorn AKTA! Risk för skador! Montera monitorn på ett ställe där den inte kan utgöra någon fara för passagerare/ förare (t.ex. vid kraftiga bromsningar, trafikolyckor). Beakta följande anvisningar vid monteringen: Välj en plats där man ser monitorn tydligt (bild 6 och bild 7, sida 4). •...
Page 135 M55LX AHD, M75LX AHD Montera LCD-monitorn Ansluta el till monitorn Kopplingsschemat för LCD-monitorn finns på bild d, sida 8. Beteckning Monitor 20-poligt uttag Monitorkabel 20-polig kontakt 12 – 24 V-pluskabel (röd): anslutning till tändningens pluspol (tändningsplus, plint 15) eller batteriets pluspol (plint 30) Jordkabel (svart): anslutning till spänningskällans minuspol Kabel (grön): styringång för videoingång CAM1, t.ex.
Page 136 Montera LCD-monitorn M55LX AHD, M75LX AHD • Dra inte kablarna tätt intill heta delar (lampor, värmeaggregat, fläkt o.s.v.); kablarna kan skadas. Observera, när kablarna (bild 3, sida 4) dras, att • – de inte böjs eller vrids för mycket, – de inte skaver mot kanter, –...
Page 137: Använda Lcd-Monitorn
M55LX AHD, M75LX AHD Använda LCD-monitorn Denna styrkabel fungerar som signalledning för aktivering av t.ex. en sidokamera när blinkrarna används. ➤ Koppla, vid behov, samman anslutningskabelns uttag CAM1 (9) med kontakten till videokällan 1 (t.ex. backkamera). ➤ Koppla, vid behov, samman uttag CAM2 (10) med kontakten till videokällan 2 (t.ex.
Page 138 Använda LCD-monitorn M55LX AHD, M75LX AHD Ställa in monitorn Monitorinställningar (bild 0, sida 6): ➤ Tryck på knappen ” ” (5) för att välja önskade parametrar. ✓ De inställbara parametrarna visas i följande ordningsföljd: Sida 1: Bild – Ljusstyrka (”Brightness”): 0 – 100 –...
Page 139 M55LX AHD, M75LX AHD Använda LCD-monitorn Ställa in videokälla Tillvägagångssätt för att ställa in videokälla (bild 0, sida 6): ➤ Tryck på knappen ”CAM” (6) för att byta videokälla. ✓ Monitorn växlar kamera i ordningsföljd ”Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4”. ANVISNING Om systemet ska mellan växla kamerorna automatiskt: se kapitel ”Ställa in autosök- ning”...
Page 140: Skötsel Och Rengöring Av Lcd-Monitorn
Skötsel och rengöring av LCD-monitorn M55LX AHD, M75LX AHD Ställa in avståndsmarkeringar Tillvägagångssätt för att ställa in avståndsmarkeringar (bild 0, sida 6): ➤ Tryck på knappen ” ” (5) flera gånger tills menyn ”Skala” visas. ✓ De inställbara avståndsmarkeringarna visas. ➤...
Page 141: Tekniska Data
M55LX AHD, M75LX AHD Tekniska data Tekniska data M55LX AHD M75LX AHD Art.nr: 9600012883 9600012899 Typ: Color TFT LCD Displaystorlek: 5" (12,7 cm) 7" (17,8 cm) Ljusstyrka: ca 350 cd/m² ca 800 cd/m² Displayupplösning H x V: 384000 pixlar > 600000 pixlar TV-standard: 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC (automatisk omkoppling)
Page 142 Symbolforklaring M55LX AHD, M75LX AHD Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også. Innholdsfortegnelse 1 Symbolforklaring............142 2 Råd om sikkerhet og montering.
Page 143: Råd Om Sikkerhet Og Montering
M55LX AHD, M75LX AHD Råd om sikkerhet og montering Råd om sikkerhet og montering Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt! Produsenten tar i følgende tilfeller intet ansvar for skader: • Montasje- eller tilkoblingsfeil • Skader på produktet på grunn av mekanisk påvirkning og feil tilkoblingsspenning •...
Page 144 Råd om sikkerhet og montering M55LX AHD, M75LX AHD Vær oppmerksom på følgende ved montering: FORSIKTIG! • Fest skjermen slik at den ikke under noen omstendighet (bråbremsing, trafikkuhell) løsner og skader passasjerene. • Ikke fest skjermen i virkningsområdet til en kollisjonspute, da det kan føre til skader når kollisjonsputen utløses.
Page 145: Leveringsomfang
M55LX AHD, M75LX AHD Leveringsomfang PASS PÅ! • Koble til riktig spenning. • Bruk ikke monitoren hvor den – utsettes for direkte solstråling, – utsettes for store temperatursvingninger, – utsettes for høy luftfuktighet, – hvor det er dårlig ventilasjon, – hvor det er støv eller olje. •...
Page 146: Riktig Bruk
Riktig bruk M55LX AHD, M75LX AHD Riktig bruk LCD-monitorene PerfectView M55LX AHD og M75LX AHD er monitorer, som i utgangspunktet er ment for bruk i kjøretøy. De kan brukes til å koble til kameraer (f.eks. ryggevideosystem) eller andre videokilder. LCD-monitorene er ment for bruk i alle kjøretøy. LCD-monitorene er ment for kommersiell bruk.
Page 147 M55LX AHD, M75LX AHD Teknisk beskrivelse Nr. i Beteg- fig. 0, Beskrivelse nelse side 6 1. Slår på menyen. 2. Henter fram parametrene som skal stilles inn Parametrene er fordelt i følgende rekkefølge på tre bildeskjermsider: Side 1: Bilde – Lysstyrke («Brightness») –...
Page 148: Montere Lcd-Monitor
Montere LCD-monitor M55LX AHD, M75LX AHD Montere LCD-monitor Nødvendig verktøy (fig. 1, side 3) Til montering trenger du følgende verktøy: • Målestav (4) • Kjørner (5) • Hammer (6) • Borsett (7) • Bormaskin (8) • Skrutrekker (9) Til elektrisk tilkobling og kontroll av denne trenger du følgende hjelpemidler: •...
Page 149 M55LX AHD, M75LX AHD Montere LCD-monitor Montere monitoren FORSIKTIG! Fare for personskader! Plasser monitoren slik at de som sitter i kjøretøyet under ingen omstendigheter blir skadet (f.eks. ved bråbremsing, trafikkuhell). Vær oppmerksom på følgende ved montering: Velg et egnet montasjested slik at du har fri sikt til monitoren (fig. 6 og fig. 7, side 4). •...
Page 150 Montere LCD-monitor M55LX AHD, M75LX AHD Koble til monitoren elektrisk Koblingsskjemaet for LCD-monitoren finner du i fig. d, side 8: Betegnelse Monitor 20-polet kontakt Skjermtilførselskabel 20-polet plugg 12 – 24-V-pluss-kabel (rød): Tilkobles plusspolen på tenningen (koblet pluss, klemme 15) eller batteriets plusspol (klemme 30) Jordkabel (svart): Tilkobling til spenningskildens minuspol Kabel (grønn): Styreinngang for videoinngang CAM1, f.eks.
Page 151 M55LX AHD, M75LX AHD Montere LCD-monitor • For å unngå skader på kabelen, må du alltid sørge for å ha tilstrekkelig avstand til varme deler på kjøretøyet når du legger kabelen (lys, varmeapparat, vifter osv.). Ved legging av kablene (fig. 3, side 4) må du passe på at disse •...
Page 152: Bruke Lcd-Monitor
Bruke LCD-monitor M55LX AHD, M75LX AHD MERK Vær oppmerksom på strømforbruket til videosystemet. Kameraene er utstyrt med oppvarming. Det kan maksimalt gå en strøm på 1,5 A (tre kameraer i varmedrift). Bruk en skillebryter ved direkte tilkobling til batteriet. På denne måten kan du enkelt koble videosystemet fra batteriet når du ikke bruker kjøretøyet lenger.
Page 153 M55LX AHD, M75LX AHD Bruke LCD-monitor Stille inn skjermen Du kan stille inn monitoren slik du ønsker. Gå fram på følgende måte (fig. 0, side 6): ➤ Trykk på tasten « » (5), for å velge ønsket parameter. ✓ De innstillbare parametrene indikeres i følgende rekkefølge: Side 1: Bilde –...
Page 154 Bruke LCD-monitor M55LX AHD, M75LX AHD Stille inn videokilde Gå fram som følger for å stille inn videokilde (fig. 0, side 6): ➤ Hvis du vil skifte videokilden, trykk på tasten «CAM» (6). ✓ Monitoren skifter kamera i rekkefølgen «Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4». MERK Hvis du vil bla gjennom kameraene automatisk: se kapittel «Stille inn autosøk»...
Page 155: Stell Og Rengjøring Av Lcd-Monitor
M55LX AHD, M75LX AHD Stell og rengjøring av LCD-monitor Stille inn avstandsmerker Gå fram som følger for å stille inn avstandsmerkene (fig. 0, side 6): ➤ Trykk tasten « » (5) helt til menyen «Skala» blir vist. ✓ De innstillbare avstandmerkene blir vist. ➤...
Page 156: Tekniske Data
Tekniske data M55LX AHD, M75LX AHD Tekniske data M55LX AHD M75LX AHD Art.nr.: 9600012883 9600012899 Type: Color TFT LCD Displaystørrelse: 5" (12,7 cm) 7" (17,8 cm) Lysstyrke: ca. 350 cd/m² ca. 800 cd/m² Displayoppløsning H x V: 384000 piksel > 600000 piksel Fjernsynsnorm: 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC (automatisk omkobling)
Page 157: Symbolien Selitykset
M55LX AHD, M75LX AHD Symbolien selitykset Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitykset ............157 2 Turvallisuus- ja kiinnitysohjeita .
Page 158: Turvallisuus- Ja Kiinnitysohjeita
Turvallisuus- ja kiinnitysohjeita M55LX AHD, M75LX AHD Turvallisuus- ja kiinnitysohjeita Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia! Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: • asennus- tai liitäntävirheet • laite on vaurioitunut mekaanisten tekijöiden vaikutuksesta ja väärän liitäntäjännitteen vuoksi •...
Page 159 M55LX AHD, M75LX AHD Turvallisuus- ja kiinnitysohjeita • Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen: – radiokoodi – ajoneuvokello – ajastinkello – ajoneuvotietokone – istuimen asento Asetusohjeita löydät kustakin käyttöohjeesta. Noudata asennuksessa seuraavia ohjeita: HUOMIO! • Kiinnittäkää monitori siten, että se ei voi missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irrota ja johtaa matkustajien loukkaantumiseen.
Page 160: Toimituskokonaisuus
Toimituskokonaisuus M55LX AHD, M75LX AHD HUOMAUTUS! • Liitä laite oikeaan jännitteeseen. • Älä käytä monitoria ympäristössä, jossa – laite altistuu suoralle auringonpaisteelle – ilmenee voimakkaita lämpötilaheilahteluja, – vallitsee suuri ilmankosteus, – on huono tuuletus, – on runsaasti pölyä tai öljyä. •...
Page 161: Käyttötarkoitus
M55LX AHD, M75LX AHD Käyttötarkoitus Käyttötarkoitus LCD-monitorit PerfectView M55LX AHD ja M75LX AHD ovat ensisijaisesti ajoneuvokäyttöön tar- koitettuja monitoreja. Monitoreja voi käyttää kameroiden (esim. peruutusvideojärjestelmän) tai muiden videolähteiden liittämiseen. LCD-monitoreja voi käyttää kaikissa ajoneuvoissa. LCD-monitorit soveltuvat ammattikäyttöön. Tekninen kuvaus Toiminnan kuvaus Tähän LCD-monitoriin voi liittää...
Page 162 Tekninen kuvaus M55LX AHD, M75LX AHD kuva 0, Nimitys Kuvaus sivulla 6 1. Kytkee valikon päälle. 2. Hakee asetettavat parametrit Parametrit jakautuvat seuraavassa järjestyksessä kolmelle näytön sivulle: Sivu 1: Kuva – Kirkkaus (”Brightness”) – Kontrasti (”Contrast”) – Väri (”Colour”) – Äänenvoimakkuus (”Volume”) –...
Page 163: Lcd-Monitorin Asentaminen
M55LX AHD, M75LX AHD LCD-monitorin asentaminen LCD-monitorin asentaminen Tarvittavat työkalut (kuva 1, sivulla 3) Kiinnittämiseen ja asentamiseen tarvitset seuraavia työkaluja: • Mitta (4) • Merkkipuikko (5) • Vasara (6) • Poranteräsarja (7) • Porakone (8) • Ruuvimeisseli (9) Sähköliitännän kytkemistä ja tarkastamista varten tarvitset seuraavia apuvälineitä: •...
Page 164: Monitorin Asentaminen
LCD-monitorin asentaminen M55LX AHD, M75LX AHD Monitorin asentaminen HUOMIO! Loukkaantumisvaara! Valitkaa monitorin paikka siten, että ajoneuvon matkustajat eivät voi loukkaantua sen takia missään tapauksessa (esim. tiukassa jarrutuksessa, liikenneonnettomuudessa). Noudata asennuksessa seuraavia ohjeita: Valitkaa sopiva asennuspaikka, jossa monitori on esteettömästi näkyvissä (kuva 6 ja kuva 7, •...
Page 165 M55LX AHD, M75LX AHD LCD-monitorin asentaminen Monitorin liittäminen sähköisesti LCD-monitorin kytkentäkaavion löydät kohdasta kuva d, sivulla 8. Nimitys Monitori 20-napainen liitin Monitorin tulojohto 20-napainen pistoke 12 – 24 V:n pluskaapeli (punainen): Liitäntä virran plusnapaan (kytketty plus, liitin 15) tai akun plusnapaan (liitin 30) Maakaapeli (musta): Jännitelähteen miinusnapaan liittämistä...
Page 166 LCD-monitorin asentaminen M55LX AHD, M75LX AHD • Johtojen vioittumisen välttämiseksi säilytä johtoja vetäessäsi aina riittävä etäisyys ajoneuvon kuumiin osiin (valot, lämmitin, tuulettimet jne.). Varmista ennen kaapelien (kuva 3, sivulla 4) asentamista, että kaapelit • – eivät ole voimakkaasti taitteella tai kierteellä, –...
Page 167: Lcd-Monitorin Käyttö
M55LX AHD, M75LX AHD LCD-monitorin käyttö Tämä ohjauskaapeli toimii signaalijohtimena esim. siinä tapauksessa, että sivukamera kytkeytyy päälle vilkun kytkemisen yhteydessä. ➤ Yhdistä tarvittaessa liitoskaapelin liitin CAM1 (9) videolähteen 1 pistokkeeseen (esim. peruutuskamera). ➤ Yhdistä tarvittaessa liitoskaapelin liitin CAM2 (10) videolähteen 2 pistokkeeseen (esim.
Page 168 LCD-monitorin käyttö M55LX AHD, M75LX AHD Monitorin säätäminen Voit säätää monitoria tarpeidesi mukaisesti noudattamalla seuraavia ohjeita (kuva 0, sivulla 6): ➤ Valitse haluamasi parametrit painamalla painiketta ” ” (5). ✓ Säädettävissä olevat parametrit näytetään seuraavassa järjestyksessä: Puoli 1: Kuva – Kirkkaus (”Brightness”): 0 – 100 –...
Page 169 M55LX AHD, M75LX AHD LCD-monitorin käyttö Videolähteen säätäminen Videolähdettä voi säätää seuraavasti (kuva 0, sivulla 6): ➤ Jos haluat vaihtaa videolähdettä, paina painiketta ”CAM” (6). ✓ Monitori vaihtaa kameraa järjestyksessä: ”Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4”. OHJE Jos haluat kameroiden vaihtuvan automaattisesti: ks.
Page 170: Lcd-Monitorin Hoitaminen Ja Puhdistaminen
LCD-monitorin hoitaminen ja puhdistaminen M55LX AHD, M75LX AHD Etäisyysmerkkien säätäminen Etäisyysmerkkejä voi säätää seuraavasti (kuva 0, sivulla 6): ➤ Paina painiketta ” ” (5), kunnes valikko ”Asteikko” on näytössä. ✓ Näyttöön ilmestyvät etäisyysmerkit, joiden säätäminen on mahdollista. ➤ Punaisella värillä korostettuja säätömerkkejä voi säätää painamalla painiketta ”+” (3). ➤...
Page 171: Tekniset Tiedot
M55LX AHD, M75LX AHD Tekniset tiedot Tekniset tiedot M55LX AHD M75LX AHD Tuotenro: 9600012883 9600012899 Tyyppi: Väri TFT LCD Näytön koko: 5” (12,7 cm) 7” (17,8 cm) Kirkkaus: n. 350 cd/m² n. 800 cd/m² Näytön erottelutarkkuus V x P: 384000 kuvapistettä >...
Page 172: Пояснение К Символам
Пояснение к символам M55LX AHD, M75LX AHD Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю. Оглавление 1 Пояснение к символам ........... . 172 2 Указания...
Page 173: Указания По Безопасности И Монтажу
M55LX AHD, M75LX AHD Указания по безопасности и монтажу Указания по безопасности и монтажу Соблюдайте правила техники безопасности и требования, предписанные изготовителем автомобиля, а также автомастерской! Изготовитель не несет никакой ответственности за ущерб в следующих случаях: • Ошибки монтажа или подключения •...
Page 174 Указания по безопасности и монтажу M55LX AHD, M75LX AHD • В зависимости от оснащения автомобиля, вам придется заново настроить следующие данные: – Код радиоприемника – Часы автомобиля – Таймер – Бортовой компьютер – Положение сидений Указания по настройке приведены в соответствующей инструкции по эксплуатации. При...
Page 175: Комплект Поставки
M55LX AHD, M75LX AHD Комплект поставки ВНИМАНИЕ! • Присоединяйте правильное напряжение. • Не используйте монитор в окружении, которое – подвергается действию прямых солнечных лучей, – подвергается сильным колебаниям температуры, – имеет большую влажность воздуха, – имеет плохую вентиляцию, – содержит большое количество пыли или масла. •...
Page 176: Использование По Назначению
Использование по назначению M55LX AHD, M75LX AHD Использование по назначению ЖК-мониторы PerfectView M55LX AHD и M75LX AHD являются мониторами, которые в первую очередь предназначены для использования в автомобилях. Их можно использовать для подключения камер (например, видеосистемы заднего обзора) или других источников ви- деосигналов.
Page 177 M55LX AHD, M75LX AHD Техническое описание № на Наиме- рис. 0, Описание нование стр. 6 – 1. Уменьшает яркость. 2. Уменьшает значение выбранного параметра, если открыто меню. 1. Включает меню. 2. Вызывает настраиваемые параметры Параметры распределены по трем экранным страницам в...
Page 178: Монтаж Жк-Монитора
Монтаж ЖК-монитора M55LX AHD, M75LX AHD Монтаж ЖК-монитора Требуемый инструмент (рис. 1, стр. 3) Для установки и монтажа требуется следующий инструмент: • Линейка (4) • Кернер (5) • Молоток (6) • Комплект сверл (7) • Дрель (8) • Отвертка (9) Для...
Page 179: Монтаж Монитора
M55LX AHD, M75LX AHD Монтаж ЖК-монитора Монтаж монитора ОСТОРОЖНО! Опасность травмирования! Выберите место для монитора так, чтобы ни при каких условиях (например, резком торможении, аварии) не возникала опасность травмирования пассажиров. При монтаже соблюдайте следующие указания: • Выберите пригодное место монтажа, обеспечивающее беспрепятственный обзор монитора...
Page 180 Монтаж ЖК-монитора M55LX AHD, M75LX AHD Электрическое подключение монитора Схема соединений ЖК-монитора приведена на рис. d, стр. 8. № Наименование Монитор 20-конт. разъем Линия питания монитора 20-конт. штекер Положительный кабель 12 – 24 В (красный): присоединение к положительному полюсу системы зажигания (включенный «плюс», зажим...
Page 181 M55LX AHD, M75LX AHD Монтаж ЖК-монитора Закройте отверстие с вводом (рис. b 1, стр. 7) на пластине основания кронштейна • монитора. • Во избежание повреждений кабелей всегда соблюдайте при их прокладке достаточное рас- стояние до горячих узлов автомобиля (светильников, нагревателей, вентиляторов и т. п.). При...
Page 182: Пользование Жк-Монитором
Пользование ЖК-монитором M55LX AHD, M75LX AHD ➤ При необходимости, соедините гнездо CAM3 (11) соединительного кабеля со штекером источника видеосигнала 3 (например, камеры). УКАЗАНИЕ Учитывайте величину тока, потребляемого видеосистемой. Камеры оснащены нагревателями. Может течь ток силой не выше 1,5 A (три камеры в режиме обо- грева).
Page 183: Настройка Монитора
M55LX AHD, M75LX AHD Пользование ЖК-монитором Настройка монитора Вы можете следующим образом настроить монитор в соответствии с вашими пожеланиями (рис. 0, стр. 6): ➤ Для выбора требуемого параметра нажмите кнопку « » (5): ✓ Настраиваемые параметры отображаются в следующей последовательности: Страница...
Page 184 Пользование ЖК-монитором M55LX AHD, M75LX AHD Настройка источника видеосигнала Для настройки источника видеосигнала соблюдайте следующий порядок действий (рис. 0, стр. 6): ➤ Если вы хотите переключить источник видеосигнала, то нажмите кнопку «CAM» (6). ✓ Монитор сменяет изображения от камер в следующей последовательности: «камера 1 – камера...
Page 185: Уход И Очистка Жк-Монитора
M55LX AHD, M75LX AHD Уход и очистка ЖК-монитора Распознавание камеры прицепа Эта функция требуется при использовании камеры прицепа (рис. c, стр. 7), если система ав- томатически активируется с помощью задней передачи. Для инициализации автоматического распознавания выключите зажигание. • Присоединена одна камера (например, тягач без прицепа): активируется...
Page 186: Утилизация
Утилизация M55LX AHD, M75LX AHD Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке. Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответству- ющих предписаниях по утилизации. Технические...
Page 187: Objaśnienie Symboli
M55LX AHD, M75LX AHD Objaśnienie symboli Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści 1 Objaśnienie symboli ............187 2 Wskazówki dotyczące bezpieczeństwa i montażu .
Page 188: Wskazówki Dotyczące Bezpieczeństwa I Montażu
Wskazówki dotyczące bezpieczeństwa i montażu M55LX AHD, M75LX AHD Wskazówki dotyczące bezpieczeństwa i montażu Należy stosować się do zasad bezpieczeństwa i dokumentacji udostępnianych przez producenta i warsztaty serwisowe! Producent nie odpowiada za szkody spowodowane: • błędami powstałymi w trakcie montażu lub podłączania •...
Page 189 M55LX AHD, M75LX AHD Wskazówki dotyczące bezpieczeństwa i montażu • Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wyposażenia pojazdu): – Kod radia – Zegar pojazdu – Zegar sterujący – Komputer pokładowy – Pozycja siedzenia Wskazówki dot. ustawiania znajdują się w instrukcji obsługi. Podczas montażu należy stosować...
Page 190: Zestawie
W zestawie M55LX AHD, M75LX AHD UWAGA! • Podłączyć prawidłowe napięcie. • Nie używać monitora w otoczeniu, które – jest narażone na bezpośrednie działanie promieni słonecznych, – podlega dużym wahaniom temperatury, – wykazuje dużą wilgotność powietrza, – ma złą wentylację, –...
Page 191: Użytkowanie Zgodne Z Przeznaczeniem
M55LX AHD, M75LX AHD Użytkowanie zgodne z przeznaczeniem Użytkowanie zgodne z przeznaczeniem Monitory LCD PerfectView M55LX AHD i M75LX AHD zostały skonstruowane do zastosowania w pojazdach. Możliwe jest podłączenie do nich kamer (np. systemu wideo cofania) lub innych źró- deł wideo. Monitory LCD są...
Page 192 Opis techniczny M55LX AHD, M75LX AHD Nr na rys. 0, Nazwa Opis strona 6 – 1. Zmniejsza jasność. 2. Zmniejsza wartość wybranego parametru, gdy zostało otwarte menu. 1. Włącza menu. 2. Wywołuje parametry wymagające ustawienia. Parametry są podzielone na trzech stronach ekranu w następującej kolejności: Strona 1: Ekran –...
Page 193: Montaż Monitora Lcd
M55LX AHD, M75LX AHD Montaż monitora LCD Nr na rys. 0, Nazwa Opis strona 6 Zamocowanie monitora Głośnik Montaż monitora LCD Potrzebne narzędzia (rys. 1, strona 3) Do montażu potrzebne są następujące narzędzia: • Linijka z podziałką (4) • Punktak (5) •...
Page 194: Montowanie Monitora
Montaż monitora LCD M55LX AHD, M75LX AHD Montowanie monitora OSTROŻNIE! Ryzyko obrażeń! Należy tak usytuować monitor, aby w żadnym przypadku (np. na skutek gwałtownego hamowania, wypadku komunikacyjnego) pasażerowie pojazdu nie doznali obrażeń. Podczas montażu należy stosować się do następujących wskazówek: •...
Page 195 M55LX AHD, M75LX AHD Montaż monitora LCD Podłączenie elektryczne monitora Schemat połączeń dla monitora LCD znajduje się na rys. d, strona 8. Nazwa Monitor 20-biegunowe gniazdo Przewód doprowadzający monitora 20-biegunowa wtyczka Przewód plusowy 12 – 24 V (czerwony): Podłączenie do bieguna dodatniego zapłonu (włączony biegun dodatni, zacisk 15) lub do bieguna dodatniego akumulatora (zacisk 30) Przewód masy (czarny): Podłączenie do bieguna ujemnego źródła napięcia...
Page 196 Montaż monitora LCD M55LX AHD, M75LX AHD Podczas układania przewodów przyłączeniowych należy stosować się do następujących wskazówek: • Do przeciągnięcia przewodów przyłączeniowych w miarę możliwości należy użyć oryginal- nych przepustów lub innych przejść, jak np. kratka wentylacyjna. Jeśli nie istnieją żadne przepusty, należy wywiercić...
Page 197: Korzystanie Z Monitora Lcd
M55LX AHD, M75LX AHD Korzystanie z monitora LCD ➤ Ewentualnie połączyć gniazdo CAM1 (9) przewodu przyłączeniowego z wtyczką źródła wideo 1 (np. kamera cofania). ➤ Ewentualnie połączyć gniazdo CAM2 (10) przewodu przyłączeniowego z wtyczką źródła wideo 2 (np. kamera boczna). ➤...
Page 198 Korzystanie z monitora LCD M55LX AHD, M75LX AHD Ustawianie monitora Monitor można ustawić zgodnie z indywidualnymi preferencjami w następujący sposób (rys. 0, strona 6): ➤ Nacisnąć przycisk „ ” (5), aby wybrać wymagane parametry. ✓ Możliwe do ustawienia parametry wyświetlają się w następującej kolejności: Strona 1: Ekran –...
Page 199 M55LX AHD, M75LX AHD Korzystanie z monitora LCD Ustawianie źródła wideo Aby ustawić źródło wideo, należy wykonać następujące czynności (rys. 0, strona 6): ➤ Aby przełączyć źródło wideo, należy nacisnąć przycisk „CAM” (6). ✓ Monitor zmienia kamery w kolejności „Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4”. WSKAZÓWKA Automatyczne przełączanie kamer, patrz: rozdz.
Page 200: Czyszczenie Monitora Lcd
Czyszczenie monitora LCD M55LX AHD, M75LX AHD Ustawianie wskaźników odległości Aby ustawić wskaźniki odległości, należy postępować w następujący sposób (rys. 0, strona 6): ➤ Nacisnąć przycisk „ ” (5) tyle razy, aż pojawi się menu skali. ✓ Wyświetlą się możliwe do ustawienia znaczniki odległości. ➤...
Page 201: Dane Techniczne
M55LX AHD, M75LX AHD Dane techniczne Dane techniczne M55LX AHD M75LX AHD Nr art.: 9600012883 9600012899 Typ: Color TFT LCD Rozmiar wyświetlacza: 5" (12,7 cm) 7" (17,8 cm) Jasność: ok. 350 cd/m² ok. 800 cd/m² Rozdzielczość wyświetlacza 384000 pikseli > 600000 pikseli H x V: Standard telewizyjny: 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC...
Page 202: Vysvetlenie Symbolov
Vysvetlenie symbolov M55LX AHD, M75LX AHD Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod. Obsah 1 Vysvetlenie symbolov ........... . . 202 2 Pokyny k bezpečnosti a montáži .
Page 203: Pokyny K Bezpečnosti A Montáži
M55LX AHD, M75LX AHD Pokyny k bezpečnosti a montáži Pokyny k bezpečnosti a montáži Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu! Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku: • Chyby montáže alebo pripojenia •...
Page 204 Pokyny k bezpečnosti a montáži M55LX AHD, M75LX AHD • V závislosti od vyhotovenia vozidla je potrebné znova nastaviť nasledovné údaje: – Kód rádia – Hodiny vozidla – Spínacie hodiny – Palubný počítač – Poloha sedadiel Pokyny na nastavenie nájdete v príslušnom návode na používanie. Pri montáži dodržiavajte nasledovné...
Page 205: Obsah Dodávky
M55LX AHD, M75LX AHD Obsah dodávky POZOR! • Pripojte na správne napätie. • Monitor nepoužívajte na miestach, kde – je vystavený priamemu slnečnému žiareniu, – podlieha silným teplotným výkyvom, – je vysoká vlhkosť vzduchu, – je zlá ventilácia, – je výskyt prachu alebo oleja. •...
Page 206: Technický Popis
Technický popis M55LX AHD, M75LX AHD LCD monitory sú určené na komerčné používanie. Technický popis Opis fungovania LCD monitor je monitor, ku ktorému sa môžu pripojiť kamery (napr. cúvací videosystém) alebo iné zdroje videa (napr. DVD zariadenie). Zdroje video signálu možno prepínať. Monitor má...
Page 207 M55LX AHD, M75LX AHD Technický popis Č. na Označe- obr. 0, Popis strane 6 1. Zapína menu. 2. Vyvolá parametre, ktoré sa majú nastaviť Parametre sú rozdelené v tomto poradí na tri strany obrazovky: Strana 1: Obrázok – Jas („Brightness“) –...
Page 208: Montáž Lcd Monitora
Montáž LCD monitora M55LX AHD, M75LX AHD Montáž LCD monitora Potrebné náradie (obr. 1, strane 3) Na zabudovanie a montáž potrebujete nasledovné náradie: • Meradlo (4) • Jamkovač (5) • Kladivo (6) • Súprava vrtákov (7) • Vŕtačka (8) • Skrutkovač...
Page 209 M55LX AHD, M75LX AHD Montáž LCD monitora Montáž monitora UPOZORNENIE! Nebezpečenstvo poranenia! Zvoľte miesto pre monitor tak, aby za žiadnych okolností (napr. prudké zabrzdenie, dopravná nehoda) nemohol spôsobiť poranenia posádky vozidla. Pri montáži dodržiavajte nasledovné pokyny: Vyberte si vhodné miesto montáže tak, aby ste mali výhľad na monitor bez prekážky (obr. 6 a •...
Page 210 Montáž LCD monitora M55LX AHD, M75LX AHD Elektrické zapojenie monitora Schému zapojenia LCD monitora nájdete na obr. d, strane 8. Č. Označenie Monitor 20-pólová zásuvka Prívodné vedenie monitora 20-pólový konektor 12 – 24V kladný kábel (červený): Pripojenie na kladný pól zapaľovania (zopnuté...
Page 211 M55LX AHD, M75LX AHD Montáž LCD monitora • Aby sa predišlo poškodeniu kábla, dodržiavajte pri uložení kábla dostatočný odstup od horúcich častí vozidla (svetlá, kúrenie, ventilátory atď.). Pri uložení káblov (obr. 3, strane 4) dávajte pozor, • – aby neboli silno stlačené alebo prekrútené, –...
Page 212: Používanie Lcd Monitora
Používanie LCD monitora M55LX AHD, M75LX AHD Tento kábel riadenia slúži ako signálne vedenie na aktivovanie, napr. bočnej kamery pri aktivovaní smerového svetla. ➤ Príp. spojte zdierku CAM1 (9) prípojného kábla s konektorom zdroja videa 1 (napr. cúvacia kamera). ➤ Prípadne spojte zdierku CAM2 (10) prípojného kábla s konektorom zdroja videa 2 (napr. bočná...
Page 213 M55LX AHD, M75LX AHD Používanie LCD monitora Nastavenie monitora Monitor môžete nastaviť podľa svojho želania takto (obr. 0, strane 6): ➤ Stlačte tlačidlo „ “ (5), aby ste zvolili želané parametre. ✓ Nastaviteľné parametre sa zobrazia v nasledovnom poradí: Strana 1: Obrázok –...
Page 214 Používanie LCD monitora M55LX AHD, M75LX AHD Nastavenie zdroja videa Na nastavenie zdroja videa postupujte takto (obr. 0, strane 6): ➤ Ak chcete prepnúť zdroj videa, stlačte tlačidlo „CAM“ (6). ✓ Monitor prepína kamery v poradí „Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4“. POZNÁMKA Ak chcete nechať...
Page 215: Starostlivosť O Lcd Monitor A Jeho Čistenie
M55LX AHD, M75LX AHD Starostlivosť o LCD monitor a jeho čistenie Nastavenie označenia vzdialenosti Na nastavenie označenia vzdialenosti postupujte takto (obr. 0, strane 6): ➤ Stláčajte tlačidlo „ “ (5) dovtedy, kým sa nezobrazí ponuka „Stupnica“. ✓ Zobrazí sa nastaviteľné označenie vzdialenosti. ➤...
Page 216: Technické Údaje
Technické údaje M55LX AHD, M75LX AHD Technické údaje M55LX AHD M75LX AHD Č. výrobku: 9600012883 9600012899 Typ: Color TFT LCD Veľkosť displeja: 5" (12,7 cm) 7" (17,8 cm) Jas: cca 350 cd/m² cca 800 cd/m² Rozlíšenie displeja H x V: 384 000 pixelov >...
Page 217: Vysvětlení Symbolů
M55LX AHD, M75LX AHD Vysvětlení symbolů Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah 1 Vysvětlení symbolů ............217 2 Bezpečnostní...
Page 218: Bezpečnostní Pokyny A Pokyny K Instalaci
Bezpečnostní pokyny a pokyny k instalaci M55LX AHD, M75LX AHD Bezpečnostní pokyny a pokyny k instalaci Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem! V následujících případech nepřebírá výrobce žádné záruky za škody: • Chybná montáž nebo chybné připojení •...
Page 219 M55LX AHD, M75LX AHD Bezpečnostní pokyny a pokyny k instalaci • V závislosti na vybavení vozidla musíte znovu nastavit následující data: – Kód rádia – Hodiny ve vozidle – Spínací hodiny – Palubní počítač – Poloha sedadla Pokyny k nastavení naleznete v příslušném návodu k obsluze. Při montáži dodržujte následující...
Page 220: Rozsah Dodávky
Rozsah dodávky M55LX AHD, M75LX AHD POZOR! • Připojte správné napětí. • Nepoužívejte monitor v prostředí s následujícími podmínkami: – Prostředí je vystaveno přímému slunečnímu záření – Silné kolísání okolní teploty – Vysoká vzdušná vlhkost – Špatná ventilace – Prašné nebo mastné prostředí •...
Page 221: Použití V Souladu S Určením
M55LX AHD, M75LX AHD Použití v souladu s určením Použití v souladu s určením Monitory LCD PerfectView M55LX AHD a M75LX AHD jsou monitory, které jsou prioritně určeny k použití ve vozidlech. Můžete je používat k připojení kamer (např. kamera zpátečky) nebo jiných video zdrojů.
Page 222 Technický popis M55LX AHD, M75LX AHD Č. na obr. 0, Název Popis strana 6 1. Zapnutí nabídky. 2. Vyvolání nastavovaných programů Parametry jsou rozděleny na třech stranách monitoru v následujícím pořadí: Strana 1: Obraz – Jas („Brightness“) – Kontrast („Contrast“) –...
Page 223: Montáž Monitoru Lcd
M55LX AHD, M75LX AHD Montáž monitoru LCD Montáž monitoru LCD Potřebné nástroje (obr. 1, strana 3) K instalaci a montáži potřebujete následující nástroje: • Měřidlo (4) • Důlčík (5) • Kladivo (6) • Sada vrtáků (7) • Vrtačka (8) • Šroubovák (9) K elektrickému připojení...
Page 224: Montáž Monitoru
Montáž monitoru LCD M55LX AHD, M75LX AHD Montáž monitoru UPOZORNĚNÍ! Nebezpečí úrazu! Vyberte umístění monitoru tak, aby za žádných okolností (např. při prudkém brzdění, při nehodě) nemohl způsobit úraz posádce vozidla. Při montáži dodržujte následující pokyny: Vyberte vhodné místo montáže tak, abyste měli volný výhled na monitor (obr. 6 a obr. 7, •...
Page 225 M55LX AHD, M75LX AHD Montáž monitoru LCD Elektrické připojení monitoru Schéma zapojení monitoru LCD naleznete na obr. d, strana 8. Č. Název Monitor 20pólová zdířka Přívodní kabely monitoru 20pólová zástrčka Kabel 12 – 24 V plus (červený): Připojení ke kladnému pólu zapalování (spínaný...
Page 226 Montáž monitoru LCD M55LX AHD, M75LX AHD • K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých součástí vozidla (osvětlení, topení, ventilátory apod.). Pamatujte při instalaci kabelů (obr. 3, strana 4): • – kabely nesmíte ostře zalamovat nebo zkrucovat, –...
Page 227: Používání Monitoru Lcd
M55LX AHD, M75LX AHD Používání monitoru LCD Tento řídicí kabel slouží jako signální vodič k aktivaci např. boční kamery při použití ukazatelů změny směru jízdy. ➤ Propojte případně zdířku CAM1 (9) přívodního kabelu se zástrčkou zdroje videosignálu 1 (např. couvací kamera). ➤...
Page 228: Nastavení Monitoru
Používání monitoru LCD M55LX AHD, M75LX AHD Nastavení monitoru Monitor můžete nastavit podle svých přání takto (obr. 0, strana 6): ➤ Stisknutím tlačítka „ “ (5) vyberete požadované parametry. ✓ Nastavitelné parametry budou zobrazovány v následujícím pořadí: Strana 1: Obraz –...
Page 229 M55LX AHD, M75LX AHD Používání monitoru LCD Nastavení zdroje videosignálu Při nastavování zdroje videosignálu postupujte takto (obr. 0, strana 6): ➤ Pokud si přejete přepnout zdroj videosignálu, stiskněte tlačítko „CAM“ (6). ✓ Monitor přepíná obraz kamery v pořadí „kamera 1 – kamera 2 – kamera 3 – kamera 4“. POZNÁMKA Pokud chcete procházet kamery automaticky viz kap.
Page 230: Čištění A Péče O Monitor Lcd
Čištění a péče o monitor LCD M55LX AHD, M75LX AHD Nastavení značek vzdálenosti Při nastavování značek vzdálenosti postupujte takto (obr. 0, strana 6): ➤ Stiskejte tlačítko „ “ (5), dokud nezobrazíte nabídku „Stupnice“. ✓ Zobrazí se nastavitelné značky vzdálenosti. ➤ Stisknutím tlačítka „+“ (3) posunete červeně zvýrazněné značky vzdálenosti. ➤...
Page 231: Technické Údaje
M55LX AHD, M75LX AHD Technické údaje Technické údaje M55LX AHD M75LX AHD Výr. č.: 9600012883 9600012899 Typ: Color TFT LCD Velikost displeje: 5" (12,7 cm) 7" (17,8 cm) Jas: cca 350 cd/m² cca 800 cd/m² Rozlišení displeje V x Š: 384000 pixelů...
Page 232 Szimbólumok magyarázata M55LX AHD, M75LX AHD Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is. Tartalomjegyzék 1 Szimbólumok magyarázata ..........232 2 Biztonsági és beszerelési megjegyzések.
Page 233: Biztonsági És Beszerelési Megjegyzések
M55LX AHD, M75LX AHD Biztonsági és beszerelési megjegyzések Biztonsági és beszerelési megjegyzések Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt biztonsági megjegyzéseket és előírásokat! A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget: • szerelési vagy csatlakozási hiba •...
Page 234 Biztonsági és beszerelési megjegyzések M55LX AHD, M75LX AHD • A jármű felszereltségének függvényében a következő adatokat kell újból beállítani: – Rádiókód – Fedélzeti óra – Kapcsolóóra – Fedélzeti számítógép – Üléshelyzet A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók. A szerelés során vegye figyelembe a következő...
Page 235: Csomag Tartalma
M55LX AHD, M75LX AHD A csomag tartalma FIGYELEM! • Megfelelő feszültséget csatlakoztasson. • Ne használja a monitort olyan helyeken, amelyek – közvetlen napsugárzásnak vannak kitéve, – erős hőmérséklet-ingadozásnak vannak kitéve, – nagy páratartalommal rendelkeznek, – rossz szellőzéssel bírnak, – porosak vagy olajosak. •...
Page 236: Műszaki Leírás
Műszaki leírás M55LX AHD, M75LX AHD Ezeket az LCD-monitorokat ipari használatra tervezték. Műszaki leírás Működési leírás Az LCD-monitor olyan monitor, amelyhez kamerák (például videós tolatórendszer) vagy egyéb vi- deoforrások (például DVD-készülék) csatlakoztathatók. A videoforrások között át lehet kapcsolni. A monitor olyan vezérlővezetékekkel rendelkezik, amelyekkel automatikusan aktiválhatók a kamerák.
Page 237 M55LX AHD, M75LX AHD Műszaki leírás Szám Megne- 0. ábra, Leírás vezés 6. oldal 1. Bekapcsolja a menüt. 2. Felhívja a beállítandó paramétereket. A paraméterek a következő sorrendben vannak elosztva a képernyő három oldalán: 1. oldal: Kép – Fényerő („Brightness”) –...
Page 238: Az Lcd-Monitor Felszerelése
Az LCD-monitor felszerelése M55LX AHD, M75LX AHD Az LCD-monitor felszerelése Szükséges szerszámok (1. ábra, 3. oldal) A beépítéshez és szereléshez a következő szerszámok szükségesek: • Mérőszalag (4) • Pontozó (5) • Kalapács (6) • Fúrófejkészlet (7) • Fúrógép (8) • Csavarhúzó...
Page 239 M55LX AHD, M75LX AHD Az LCD-monitor felszerelése A monitor felszerelése VIGYÁZAT! Sérülésveszély! A monitor helyét úgy kell kiválasztani, hogy a jármű utasai semmiképpen ne sérülhessenek meg miatta (pl. erős fékezéskor, közúti baleset esetén). A szerelés során vegye figyelembe a következő megjegyzéseket: •...
Page 240 Az LCD-monitor felszerelése M55LX AHD, M75LX AHD A monitor elektromos csatlakoztatása Az LCD-monitor kapcsolási rajzát itt találja: d. ábra, 8. oldal. Szám Megnevezés Monitor 20-pólusú aljzat Monitorvezeték 20 pólusú DIN-csatlakozó 12 – 24 V-os pozitív kábel (piros): Csatlakozás a gyújtás pozitív pólusára (kapcsolt pozitív, 15.
Page 241 M55LX AHD, M75LX AHD Az LCD-monitor felszerelése • Fedje le a furatot az átvezetővel (b. ábra 1, 7. oldal) a monitortartó talplapjában. • A kábel sérüléseit megelőzendő, a kábelek elhelyezésénél mindig tartson elegendő távolságot a forró járműalkatrészektől (lámpák, ventilátorok, fűtés stb.). •...
Page 242: Az Lcd-Monitor Használata
Az LCD-monitor használata M55LX AHD, M75LX AHD Ez a vezérlőkábel pl. az oldalkamera aktiválására szolgáló jelvezetékként funkcionál az index használata közben. ➤ Szükség esetén kösse össze a csatlakozókábel CAM1 (9) aljzatát az 1. videoforrás (pl. tolatókamera) csatlakozódugójával. ➤ Szükség esetén kösse össze a csatlakozókábel CAM2 (10) aljzatát a 2. videoforrás (pl.
Page 243 M55LX AHD, M75LX AHD Az LCD-monitor használata A monitor beállítása A következő módon állíthatja be a monitort a kívánsága szerint (0. ábra, 6. oldal): ➤ Nyomja meg a(z) „ ” gombot (5) a kívánt paraméterek kiválasztásához. ✓ A beállítható paraméterek a következő sorrendben jelennek meg: 1.
Page 244 Az LCD-monitor használata M55LX AHD, M75LX AHD Videoforrás beállítása A videoforrás beállításához a következő módon járjon el (0. ábra, 6. oldal): ➤ Ha át szeretné kapcsolni a videoforrást, akkor nyomja meg a „CAM” (6) gombot. ✓ A monitor az „1. kamera – 2. kamera – 3. kamera – 4. kamera” sorrendben váltja a kamerákat. MEGJEGYZÉS Ha a kamerákat automatikusan szeretné...
Page 245: Az Lcd-Monitor Ápolása És Tisztítása
M55LX AHD, M75LX AHD Az LCD-monitor ápolása és tisztítása Távolságjelek beállítása A távolságjelek beállításához a következő módon járjon el (0. ábra, 6. oldal): ➤ Nyomja addig a(z) „ ” (5) gombot, míg meg nem jelenik a „Skála” menü. ✓ Megjelennek a beállítható távolságjelek. ➤...
Page 246: Műszaki Adatok
Műszaki adatok M55LX AHD, M75LX AHD Műszaki adatok M55LX AHD M75LX AHD Cikkszám: 9600012883 9600012899 Típus: Color TFT LCD Kijelzőméret: 5" (12,7 cm) 7" (17,8 cm) Fényerő: kb. 350 cd/m² kb. 800 cd/m² Kijelző felbontása (vízszintes x 384000 pixel > 600000 pixel függőleges): Tévészabvány: 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC...
Page 248 YOUR LOCAL YOUR LOCAL YOUR LOCAL DEALER SUPPORT SALES OFFICE dometic.com/dealer dometic.com/contact dometic DOMETIC GROUP AB...

Ce manuel est également adapté pour:

M 75lx ahd

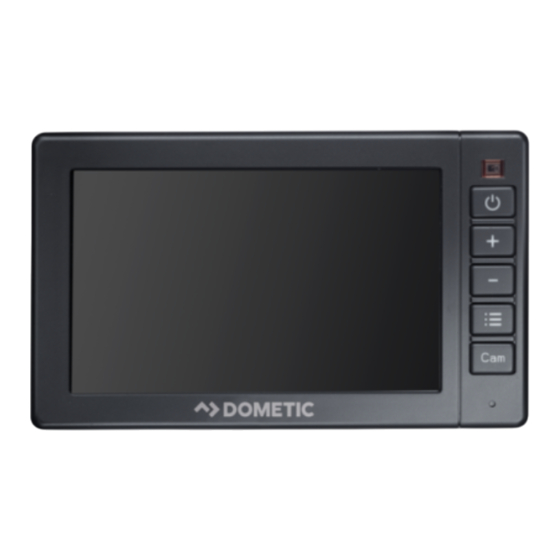

Dometic M 55LX AHD Instructions De Montage Et De Service

English

Deutsch

Français

Español

Português

Italiano

Dutch

Dansk

Svenska

Norsk

Suomi

Русский

Polski

Slovenčina

Čeština

Les langues disponibles

Liens rapides

Chapitres

Manuels Connexes pour Dometic M 55LX AHD

Sommaire des Matières pour Dometic M 55LX AHD
