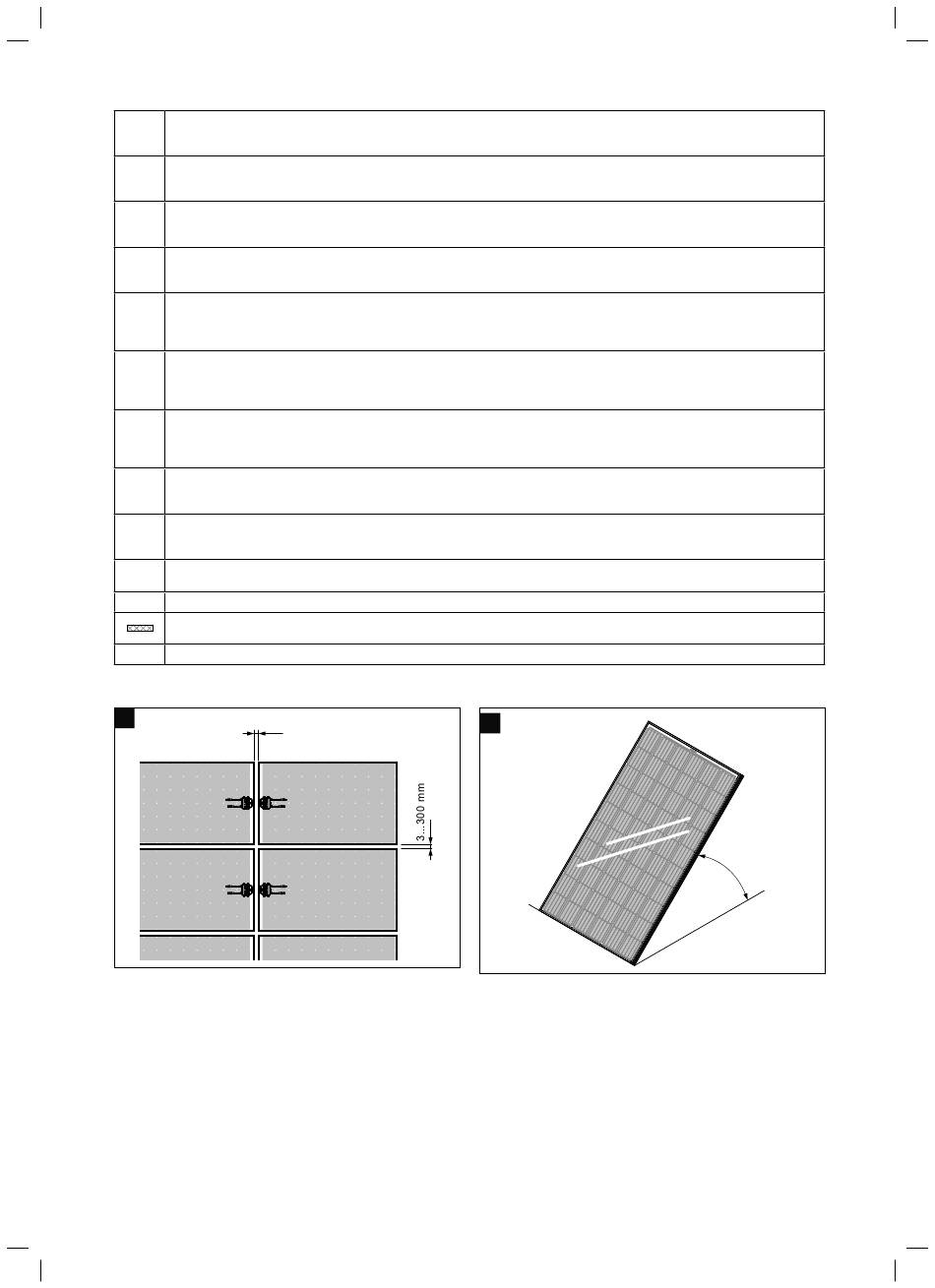

Klemmsystem (lange PV-Modulseite, horizontal/vertikal) | Système de fixation (sur la longueur du module PV, à l'horizontale/la
verticale) | Sistema di serraggio (lato lungo del modulo PV, orizzontale/verticale) | Klemsysteem (lange PV-modulezijde, hori-
zontaal/verticaal)
B
Klemmsystem (kurze PV-Modulseite, horizontal/vertikal) | Système de fixation (sur la largeur du module PV, à l'horizontale/la
verticale) | Sistema di serraggio (lato corto del modulo PV, orizzontale/verticale) | Klemsysteem (korte PV-modulezijde, hori-
zontaal/verticaal)
I
Laststufe I: Druck und Sog bis 1400 Pa (ca. 140 kg/m
(env. 140 kg/m²) | Stadio di carico I: pressione e depressione fino a 1400 Pa (circa 140 kg/m²) | Lasttrap I: druk en zuiging tot
1400 Pa (ca. 140 kg/m²)
II
Laststufe II: Druck und Sog bis 2400 Pa (ca. 240 kg/m
Pa (env. 240 kg/m²) | Stadio di carico II: pressione e depressione fino a 2400 Pa (circa 240 kg/m²) | Lasttrap II: druk en zuiging
tot 2400 Pa (ca. 240 kg/m²)
III
Laststufe III: Druck bis 3900 Pa (ca. 390 kg/m
limite de 3900 Pa (env. 390 kg/m²), aspiration dans la limite de 2400 Pa (env. 240 kg/m²) | Stadio di carico III: pressione fino a
3900 Pa (circa 390 kg/m²), depressione fino a 2400 Pa (circa 240 kg/m²) | Lasttrap III: druk tot 3900 Pa (ca. 390 kg/m²),
zuiging tot 2400 Pa (ca. 240 kg/m²)
IV
Laststufe IV: Druck bis 5400 Pa (ca. 540 kg/m
limite de 5400 Pa (env. 540 kg/m²), aspiration dans la limite de 2400 Pa (env. 240 kg/m²) | Stadio di carico IV: pressione fino a
5400 Pa (circa 540 kg/m²), depressione fino a 2400 Pa (circa 240 kg/m²) | Lasttrap IV: druk tot 5400 Pa (ca. 540 kg/m²),
zuiging tot 2400 Pa (ca. 240 kg/m²)
V
Laststufe V: Druck bis 7500 Pa (ca. 750 kg/m
limite de 7500 Pa (env. 750 kg/m²), aspiration dans la limite de 2400 Pa (env. 240 kg/m²) | Stadio di carico V: pressione fino a
7500 Pa (circa 750 kg/m²), depressione fino a 2400 Pa (circa 240 kg/m²) | Lasttrap V: druk tot 7500 Pa (ca. 750 kg/m²),
zuiging tot 2400 Pa (ca. 240 kg/m²)
1
Möglichkeit 1 (symmetrische Klemmung), Möglichkeit 2 (asymmetrische Klemmung) | Option 1 (fixation symétrique), option 2
(fixation asymétrique) | Possibilità 1 (serraggio simmetrico), possibilità 2 (serraggio asimmetrico) | Mogelijkheid 1 (symmetri-
sche klemming), mogelijkheid 2 (asymmetrische klemming)
2
Bei 430 ≤ a ≤ 560 wählen Sie b ≥ 300 und c ≥ 800. a und b dürfen vertauscht werden. | Si 430 ≤ a ≤ 560, faites en sorte que b
≥ 300 et c ≥ 800. Il peut y avoir interversion entre a et b. | Con 430 ≤ a ≤ 560 selezionare b ≥ 300 e c ≥ 800. a e b devono
essere invertiti. | Bij 430 ≤ a ≤ 560 kiest u b ≥ 300 en c ≥ 800. a en b mogen worden verwisseld.
3
Achtung: maximal zulässige Soglast 2400 Pa | Avertissement : contrainte d'aspiration maximale admissible de 2400 Pa |
Attenzione: depressione massima ammessa 2400 Pa | Attentie: maximaal toegestane zuiglast 2400 Pa
4
mindestens 1 Stütze | Au moins 1 support | almeno 1 supporto | minstens 1 steun
Zulässiger Klemmbereich | Plage de fixation admissible | Intervallo di serraggio ammesso | Toegestaan klembereik
D
Stütze | Support | Supporto | Steun
7
3...300 mm
