FULL MANUAL

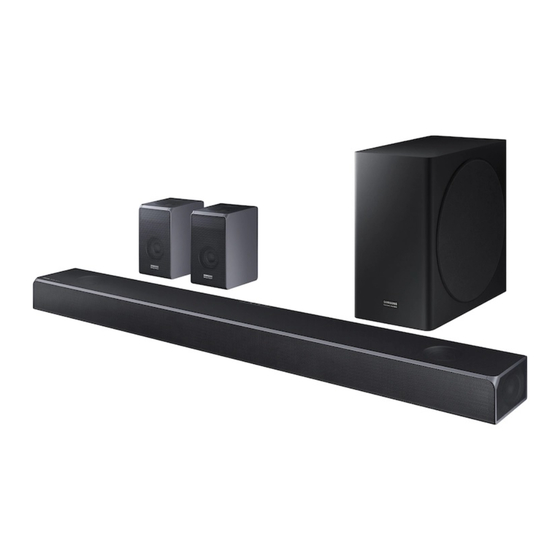

HW-Q90R
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register

Publicité

Table des Matières
loading

Manuels Connexes pour Samsung harman/kardon HW-Q90R

Sommaire des Matières pour Samsung harman/kardon HW-Q90R

  • Page 1 FULL MANUAL HW-Q90R Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...

  • Page 2: Safety Information

    BLADE OF PLUG TO WIDE SLOT, FULLY Refer to the table below for an explanation of INSERT. • This apparatus shall always be connected to a symbols which may be on your Samsung product. AC outlet with a protective grounding connection. CAUTION •...
  • Page 3 It is for personal use only. Condensation You can access the FULL MANUAL on may occur if your product has been stored in Samsung’s on-line customer support centre by cold temperatures. If transporting the unit scanning the QR code. To see the manual on...

  • Page 4: Table Des Matières

    CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Front Panel / Top Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer and Surround Speakers ------------------------- –...
  • Page 5 Connecting an Amazon product Connect and use with an Amazon product (Amazon Echo) ------------------------- Use voice commands to control the Soundbar ------------------------- Using the Remote Control How to Use the Remote Control ------------------------- Adjusting the Soundbar volume with a TV remote control ------------------------- Using the Hidden Buttons (Buttons with more than one function) -------------------------...

  • Page 6: Checking The Components

    5. • To distinguish the left surround speaker from the right, check the label on the rear of each speaker. • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • The appearance of the accessories may differ slightly from the illustrations above.

  • Page 7: Product Overview

    02 PRODUCT OVERVIEW Front Panel / Top Panel of the Soundbar Position the product so that the "Samsung Harman Kardon" logo Panel is located on the top. (Power) Button Turns the power on and off. • Auto Power Down Function The unit turns off automatically in the following situations: –...

  • Page 8: Bottom Panel Of The Soundbar

    Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) POWER SERVICE HDMI IN 1 ID SET (WOOFER/REAR) HDMI IN 2 NETWORK HDMI OUT (TV-ARC) DIGITAL AUDIO IN (OPTICAL) SERVICE POWER ID SET HDMI IN 1 (WOOFER/REAR) NETWORK HDMI IN 2 HDMI OUT (TV-ARC) POWER...

  • Page 9: Connecting The Soundbar

    03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the Subwoofer, Surround Speaker, and Soundbar to an electrical outlet in the following order: 1 Connect the power cord to the Subwoofer. 2 Connect the power cord to the Left and Right Surround Speakers. 3 Connect the power cord to the Soundbar.

  • Page 10: Connecting The Soundbar To The Subwoofer And Surround Speakers

    Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 7. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in this manual. ENG - 6...

  • Page 11: Manually Connecting The Subwoofer Or Surround Speakers If Automatic Connection Fails

    • The ID SET message appears on the display of the Soundbar for a moment, and then it disappears. • The Soundbar will automatically power on when ID SET is complete. 5 Sec “Samsung Harman Kardon” logo is on the top ID SET ENG - 7...
  • Page 12 3. Check if the LINK LED is solid blue (connection complete). When the connection is successfully LINK LED - Blue is On established, the blue indicators on the rear of the subwoofer and surround speakers turn on without blinking. NOTES •...

  • Page 13: Connecting To Your Tv

    04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using the TV’s remote control. – This feature is available on 2017 and later Samsung Smart TVs that support Bluetooth when the Soundbar is connected to the TV using an optical cable.

  • Page 14: Connecting Using An Optical Cable

    • If “TV ARC” does not appear in the display window of the Soundbar main unit, confirm that the HDMI cable is connected to the correct port. • Use the volume buttons on the TV’s remote control to change the volume on the Soundbar. NOTES •...

  • Page 15: Method 2. Connecting Wirelessly

    2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 3. Select “[AV] Samsung Soundbar Q90R” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list.
  • Page 16 If the device fails to connect • If a previously connected Soundbar (e.g. “[AV] Samsung Soundbar Q90R”) appears in the list, delete • Then repeat steps 1 through 3. NOTE • After you have connected the Soundbar to your TV the first time, use the “BT READY” mode to reconnect.

  • Page 17: Connecting Via Wi-Fi

    Connecting via Wi-Fi Pre-connection Checklist 1. Confirm that your Samsung Smart TV was released after 2013. This function is compatible only with Samsung Smart TVs released after 2013. 2. Make sure your Wireless router (Wi-Fi) is ready and working. 3. Make sure that the TV is connected to the Wireless router (your Wi-Fi network).
  • Page 18 Soundbar, use the TV menu to connect the TV to the network again. For TVs released in 2019 )  Settings ( )  Sound  Sound Output  [AV] Samsung Soundbar Q90R (Wi-Fi) Home ( For TVs released in 2018 Home ( ) ...

  • Page 19: Connecting An External Device

    05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an HDMI Cable (Capable of Dolby Atmos decoding and playback) • When you use Dolby Atmos®: If the input source is Dolby Atmos®, 7.1.4 channels are outputted. When Dolby Atmos®...
  • Page 20 • Open the audio output options on the settings menu of your BD player or other device and make sure that “No Encoding” is selected for Bitstream. For example, on a Samsung BD Player, go to Home Menu → Sound → Digital Output and then select Bitstream (unprocessed).

  • Page 21: Connecting Using An Optical Cable

    Connecting using an Optical Cable Top of the Soundbar BD / DVD player / Set-top box / Game console D.IN DIGITAL AUDIO IN Optical Cable OPTICAL OUT (OPTICAL) (not supplied) Bottom of the Soundbar 1. Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT jack of the Source Device using a digital optical cable (not supplied).

  • Page 22: Connecting A Mobile Device

    3. Play music files from the device connected via Bluetooth through the Soundbar. If the device fails to connect • If a previously connected Soundbar (e.g. “[AV] Samsung Soundbar Q90R”) appears in the list, delete • Then repeat steps 1 and 2.
  • Page 23 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar Q90R” from the device’s scanned devices list will automatically change the Soundbar to “BT” mode.
  • Page 24 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...

  • Page 25: Connecting Via Wi-Fi (Wireless Network)

    Connecting via Wi-Fi (Wireless Network) • Connect a single Soundbar to Wi-Fi to access a variety of music streaming services and Internet radio. Connect multiple Soundbars to Wi-Fi to use grouped playback or the stereo sound mode. • To connect a Soundbar to a mobile device via a wireless network (Wi-Fi), the SmartThings app is required.
  • Page 26 3. Launch the app, and then follow the instructions on the screen to register (add) your Soundbar in the app. • The automatic pop-up (the third illustration below) may not be available on some mobile devices. If this is the case, select and complete “Add device” from the app menu . Your Soundbar is now added to the app.

  • Page 27: Connecting An Amazon Product

    07 CONNECTING AN AMAZON PRODUCT • This feature may not be available in some countries. • This service is provided by Amazon and can be terminated at any time. Samsung does not assume responsibility for service availability. • Amazon Alexa app screen is subject to change without prior notice.
  • Page 28 2. In the Alexa app, search “Samsung Wireless Audio” in Skills, and then select “ENABLE”. • Skip this step if you have Skills set up already. Amazon Alexa app Select Skills Search Enable ENG - 24...

  • Page 29: Use Voice Commands To Control The Soundbar

    Use voice commands to control the Soundbar • The Amazon Echo service you can use with your Soundbar is limited to music. Other services provided by Amazon Echo, such as news and weather, can only be accessed through your Amazon Echo product. Trigger + Command + Speaker name Use the Speaker name you changed in the SmartThings app.

  • Page 30: Using The Remote Control

    08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power Press to select a source connected to the Soundbar. PAIR Source Press the (Mute) button to mute the sound. Press it again to unmute the sound. Mute You can select the desired sound mode by SOUND...
  • Page 31 Anynet+ and Auto Power Link are turned on and turned off by the Right and Left buttons respectively. – Anynet+ : If the Soundbar is connected to a Samsung TV through an HDMI cable, you can control your Soundbar with a Samsung TV remote control.
  • Page 32 You can select TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL, and VIRTUAL ON/OFF. – To control the volume of the treble or bass sound, select TREBLE or BASS in Sound Sound Control Settings, and then adjust the volume between -6~+6 by using the Up/Down buttons.

  • Page 33: Adjusting The Soundbar Volume With A Tv Remote Control

    For more information, see the TV’s user manual. The default mode for this function is control by a Samsung TV remote. If your TV is not – Each time you push the WOOFER button a Samsung TV, follow the directions below to...

  • Page 34: Using The Hidden Buttons (Buttons With More Than One Function)

    Using the Hidden Buttons (Buttons with more than one function) Hidden Button Reference page Remote Control Button Function WOOFER TV remote control On/Off (Standby) page 29 Left Auto Power Link ON/OFF page 27 Right Anynet+ ON/OFF page 27 ID SET page 27 7 Band EQ page 28...

  • Page 35: Installing The Wall Mount

    09 INSTALLING THE Wallmount Components WALL MOUNT Wall Mount Guide Installation Precautions • Install on a vertical wall only. (M4 x L10) • Do not install in a place with high Holder-Screw Screw temperature or humidity. • Verify whether the wall is strong enough to support the product’s weight.
  • Page 36 2. Align the Wall Mount Guide’s Centre Line 5. Push a screw (not supplied) through each with the centre of your TV (if you are Holder-Screw, and then screw each screw firmly into a support screw hole. mounting the Soundbar below your TV), and then fix the Wall Mount Guide to the wall using tape.

  • Page 37: Installing The Surround Speakers On A Wall (Sold Separately)

    Brackets and the speakers on the wall. • For more information, please refer to the Wall Mount’s manual. • Samsung Electronics is not liable for any damage to the product due to the product being installed inappropriately. • Take care not to install the speakers sideways or upside down.

  • Page 38: Installing The Soundbar Above A Tv Stand

    10 INSTALLING THE 11 SOFTWARE SOUNDBAR UPDATE ABOVE A TV When the Soundbar is connected to the Internet, STAND software updates automatically occur even when the Soundbar is turned off. • To use the Auto Update function, the Soundbar must be connected to the Internet. Component The Wi-Fi connection to the Soundbar will be terminated if the Soundbar’s power cord is...

  • Page 39: Troubleshooting

    12 TROUBLESHOOTING Before seeking assistance, check the following. The red LED on the subwoofer blinks and The unit will not turn on. the subwoofer is not producing sound. Is the power cord plugged into the outlet? This issue can occur if the subwoofer is not ;...

  • Page 40: Licence

    13 LICENCE ; Connected via Wi-Fi 1. Check if the TV is a compatible model. • Only Samsung Smart TVs released after 2013 are supported. 2. Check if the TV is connected to Wi-Fi. • If the TV is not connected to Wi-Fi, use...

  • Page 41: Open Source Licence Notice

    14 OPEN SOURCE LICENCE NOTICE For further information on Open Sources used in this product, please visit the website: http://opensource.samsung.com 15 IMPORTANT NOTES ABOUT SERVICE • Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.

  • Page 42: Specifications And Guide

    16 SPECIFICATIONS AND GUIDE Specifications Model Name HW-Q90R Weight 8.8 kg Dimensions (W x H x D) 1226.0 x 83.0 x 136.0 mm Operating Temperature Range +5°C to +35°C Operating Humidity Range 10 % ~ 75 % AMPLIFIER Rated Output power 18W x 10 + 10W x 3, 4ohm LPCM 8ch, Dolby Digital, Supported play formats...
  • Page 43 NOTES • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. Precaution : The Soundbar will restart automatically if you turn on/turn off Wi-Fi. Overall Standby Power Consumption (W) 4.5W...
  • Page 44 Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal. For information on Samsung’s environmental commitments and product specific regulatory obligations e.g. REACH, WEEE, Batteries, visit: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...

  • Page 45: Sicherheitsinformationen

    In der nachstehenden Tabelle finden Sie eine DES STECKERS AN DEM BREITEN Erklärung zu Symbolen, die sich möglicherweise STECKPLATZ AUS, UND STECKEN SIE DEN auf Ihrem Samsung-Produkt befinden. STECKER VOLL EIN. • Dieses Gerät darf nur an eine Netzsteckdose ACHTUNG mit Schutzerdung angeschlossen werden.
  • Page 46 Sie können auf die VOLLSTÄNDIGES erzeugen. Trennen Sie das Netzkabel bei HANDBUCH im Online-Kundendienstcenter von Fehlfunktionen des Geräts von der Samsung durch Scannen des QR-Codes Stromversorgung. Ihr Produkt ist nicht für zugreifen. Um die Gebrauchsanweisung auf den gewerblichen Einsatz vorgesehen.
  • Page 47 INHALT Überprüfen der Komponenten Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- Produktübersicht Vorderseite / Oberseite der Soundbar ------------------------- Unterseite der Soundbar ------------------------- Anschliessen der Soundbar Stromanschluss ------------------------- Anschließen der Soundbar an den Subwoofer und die Surround-Lautsprecher ------------------------- –...
  • Page 48 Verbinden eines Amazon-Produkts Verbinden und Verwenden mit einem Amazon-Produkt (Amazon Echo) ------------------------- Verwenden Sie Stimmbefehle zum Steuern der Soundbar ------------------------- Verwenden der Fernbedienung So verwenden Sie die Fernbedienung ------------------------- Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) ------------------------- Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi -------------------------...

  • Page 49: Überprüfen Der Komponenten

    Aufkleber auf der Rückseite jedes Lautsprechers. • Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung. • Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung...

  • Page 50: Produktübersicht

    02 PRODUKTÜBERSICHT Vorderseite / Oberseite der Soundbar Positionieren Sie das Produkt so, dass sich das „Samsung Oberseite Harman Kardon“ Logo auf der Oberseite befindet. (Strom)-Taste Schaltet den Strom ein und aus. • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet.

  • Page 51: Unterseite Der Soundbar

    Unterseite der Soundbar DIGITAL AUDIO IN (OPTICAL) POWER SERVICE HDMI IN 1 ID SET (WOOFER/REAR) HDMI IN 2 NETWORK HDMI OUT (TV-ARC) DIGITAL AUDIO IN (OPTICAL) SERVICE POWER ID SET HDMI IN 1 (WOOFER/REAR) NETWORK HDMI IN 2 HDMI OUT (TV-ARC) POWER Verbinden Sie das Wechselstromkabel der Soundbar.

  • Page 52: Anschliessen Der Soundbar

    03 ANSCHLIESSEN DER SOUNDBAR Stromanschluss Verwenden Sie die Stromkomponenten (1, 2, 3), um den Subwoofer, den Surround-Lautsprecher und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen: 1 Schließen Sie das Stromkabel an den Subwoofer an. 2 Schließen Sie das Stromkabel an den linken und rechten Surround-Lautsprecher an. 3 Schließen Sie das Stromkabel an die Soundbar an.

  • Page 53: Anschließen Der Soundbar An Den Subwoofer Und Die Surround-Lautsprecher

    Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät) Soundbar-Hauptgerät angeschlossen ist. Erneut verbinden. Siehe die Anweisungen Verbindung fehlgeschlagen zur manuellen Verbindung auf Seite 7. Rot und Siehe die Kontaktinformationen für das Blinkend Fehlfunktion blau Samsung Servicezentrum in dem Handbuch. DEU - 6...

  • Page 54: Manuelles Verbinden Des Subwoofers Oder Der Surround-Lautsprecher Bei Fehlschlagen Der Automatischen Verbindung

    2. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt. • Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann. • Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. Das „Samsung Harman Kardon”-Logo befindet 5 Sec sich auf der Oberseite...
  • Page 55 3. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt). Wenn die Verbindung erfolgreich hergestellt LINK LED - Leuchtet blau worden ist leuchten die blauen Anzeigeleuchten auf der Rückseite des Subwoofers und der Surround-Lautsprecher auf, ohne zu blinken. HINWEISE • Schließen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

  • Page 56: Anschluss An Ihr Fernsehgerät

    04 ANSCHLUSS AN IHR FERNSEHGERÄT Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar. • Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Diese Funktion ist auf Samsung Smart-Fernsehermodellen von 2017 und später verfügbar, die Bluetooth unterstützen, wenn die Soundbar mit einem optischen Kabel mit dem Fernseher...

  • Page 57: Verbindung Mit Einem Optischen Kabel

    • Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ nicht angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel an den korrekten Anschluss angeschlossen ist. • Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung. HINWEISE • HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss ermöglicht.

  • Page 58: Methode 2. Drahtlose Verbindung

    2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.) 3. Wählen Sie „[AV] Samsung Soundbar Q90R“ aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt.
  • Page 59 Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Q90R“) in der Liste erscheint, löschen Sie sie. • Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS • Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“...

  • Page 60: Verbinden Über Wi-Fi

    Verbinden über Wi-Fi Checkliste vor der Verbindungsherstellung 1. Bestätigen Sie, dass Ihr Samsung Smart TV nach 2013 veröffentlicht wurde. Diese Funktion ist nur mit Samsung Smart TVs kompatibel, die nach 2013 veröffentlicht wurden. 2. Stellen Sie sicher, dass Ihr WLAN-Router (Wi-Fi) bereit ist und funktioniert.
  • Page 61 )  Ton  Tonausgabe  [AV] Samsung Soundbar Q90R (Wi-Fi) Für 2016 erschienene Fernseher )  Einstell. ( )  Ton  Lautsprecher auswählen  [AV] Samsung Soundbar Q90R (Wi-Fi) Home ( Für 2015 erschienene Fernseher Menü  Ton  Lautsprecherliste Für 2014 erschienene Fernseher...

  • Page 62: Verbindung Mit Einem Externen Gerat Herstellen

    05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos) •...
  • Page 63 • Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „Keine Kodierung“ für den Bitstream ausgewählt ist. Gehen Sie bei z. B. bei einem Samsung BD-Player zu Home-Menü → Ton → Digitalausgang und wählen Sie dann Bitstream (Unverarbeitet).

  • Page 64: Verbindung Mit Einem Optischen Kabel

    Verbindung mit einem optischen Kabel Oberseite der Soundbar BD / DVD-Player / Set-Top-Box / Spielkonsole D.IN DIGITAL AUDIO IN OPTICAL OUT Optisches Kabel (OPTICAL) (nicht mitgeliefert) Unterseite der Soundbar 1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel (nicht mitgeliefert) mit dem Anschluss OPTICAL OUT des Quellgeräts.

  • Page 65: Anschliessen Eines Mobilgeräts

    3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus. Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Q90R“) in der Liste erscheint, löschen Sie sie.
  • Page 66 HF (Hands Free) Funktion unterstützen. • Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Q90R“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.
  • Page 67 Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. • Verbindung zum Soundbar wird getrennt. • Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

  • Page 68: Anschließen Per Wi-Fi (Drahtloses Netzwerk)

    Anschließen per Wi-Fi (drahtloses Netzwerk) • Verbinden Sie eine einzelne Soundbar mit Wi-Fi, um auf eine Vielzahl von Musik-Streaming- Diensten und Internet-Radio zuzugreifen. Verbinden Sie mehrere Soundbars mit Wi-Fi, um eine gruppierte Wiedergabe oder einen Stereoton-Modus zu verwenden. • Zum Verbinden der Soundbar mit einem Mobilgerät über ein Drahtlosnetzwerk (Wi-Fi) wird die SmartThings-App benötigt.
  • Page 69 3. Starten Sie die App und befolgen Sie die Anweisungen auf dem Bildschirm, um Ihre Soundbar in der App zu registrieren (hinzuzufügen). • Die automatische Pop-up-Anzeige (die dritte Abbildung unten) ist womöglich auf einigen Mobilgeräten nicht verfügbar. Wählen Sie in diesem Fall „Add device“ im App-Menü aus und schließen Sie den Vorgang ab. Ihre Soundbar ist nun zu der App hinzugefügt.

  • Page 70: Verbinden Eines Amazon-Produkts

    07 VERBINDEN EINES AMAZON-PRODUKTS • Diese Funktion ist möglicherweise in einigen Ländern nicht verfügbar. • Dieser Dienst wird von Amazon bereitgestellt und kann jederzeit beendet werden. Samsung übernimmt keine Verantwortung für die Verfügbarkeit von Diensten. • Der Amazon Alexa-Appbildschirm kann sich ohne vorherige Ankündigung ändern.
  • Page 71 2. Suchen Sie in Alexa-App „Samsung Wireless Audio“ in den Skills und wählen Sie „ENABLE“. • Überspringen Sie diesen Schritt, wenn Sie die Skills bereits eingerichtet haben. Amazon Alexa-App Skills auswählen Suchen Aktivieren DEU - 24...

  • Page 72: Verwenden Sie Stimmbefehle Zum Steuern Der Soundbar

    Verwenden Sie Stimmbefehle zum Steuern der Soundbar • Die Amazon Echo-Dienste, die Sie mit Ihrer Soundbar verwenden können, beschränken sich auf Musik. Auf andere Dienste von Amazon Echo, wie beispielsweise die Nachrichten oder das Wetter, kann nur über Ihr Amazon Echo-Produkt zugegriffen werden. Auslöser + Befehl + Lautsprechername Verwenden Sie den Lautsprechernamen, den Sie in der SmartThings-App geändert haben.

  • Page 73: Verwenden Der Fernbedienung

    08 VERWENDEN DER FERNBEDIENUNG So verwenden Sie die Fernbedienung Schaltet die Soundbar ein und aus. Strom Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen. PAIR Quelle Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.
  • Page 74 Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links ein- und ausgeschaltet. – Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF.
  • Page 75 Sie können TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL und VIRTUAL ON/OFF auswählen. – Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound- Klangsteuerung Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an.

  • Page 76: Anpassen Der Soundbar-Lautstärke Mit Einer Tv-Fernbedienung

    4. Wenn Sie die Soundbar in den Standardmodus zurücksetzen möchten (Steuerung über eine mit einer TV-Fernbedienung Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie Bei einem Samsung TV kann die Lautstärke für 5 Sekunden wiederholt gedrückt, bis der Soundbar mit der IR-Fernbedienung, die „SAMSUNG-TV REMOTE“in der Anzeige erscheint.

  • Page 77: Verwenden Der Verborgenen Tasten (Tasten Mit Mehr Als Einer Funktion)

    Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER TV-Fernbedienung Ein/Aus (Standby) Seite 29 Links Auto Power Link ON/OFF Seite 27 Rechts Anynet+ ON/OFF Seite 27 Oben ID SET Seite 27 7-Band EQ Seite 28 (Klangsteuerung) Initialisieren (Standby)

  • Page 78: Installieren Der Wandhalterung

    09 INSTALLIEREN DER Komponenten für die Anbringung an der Wand WANDHALTERUNG Montagehilfe für die Wandhalterung Vorsichtsmaßnahmen für die Installation • Installieren Sie nur an einer vertikalen Wand. (M4 x L10) • Installieren Sie nicht an einem Ort mit hoher Aufhängungsschraube Schraube Temperatur oder Feuchtigkeit.
  • Page 79 2. Richten Sie die Mittellinie der Montagehilfe 5. Stecken Sie eine Schraube (nicht enthalten) für die Wandhalterung auf die Mitte des durch jede Aufhängungsschraube und Fernsehers aus (wenn Sie die Soundbar unter drehen Sie dann jede Schraube in einem dem Fernseher montieren) und befestigen Aufhängungsschraubenloch.

  • Page 80: Montieren Der Surround-Lautsprecher An Einer Wand (Separat Erhältlich)

    Sie die Wandhalterungen und die Lautsprecher an der Wand montieren. • Weitere Informationen finden Sie in der Anleitung der Wandhalterung. • Samsung Electronics ist für keine Schäden an dem Produkt verantwortlich, die von einer unsachgemäßen Montage des Produkts herrühren.

  • Page 81: Installieren Der Soundbar Über Einem Tv-Standfuß

    10 INSTALLIEREN 11 SOFTWARE- DER SOUNDBAR AKTUALISIERUNG ÜBER EINEM TV- Wenn die Soundbar mit dem Internet verbunden STANDFUSS ist, werden Softwareaktualisierungen automatisch ausgeführt, auch wenn die Soundbar ausgeschaltet ist. • Zum Verwenden der automatischen Bestandteil Aktualisierungsfunktion muss die Soundbar mit dem Internet verbunden sein. Die Wi-Fi-Verbindung zur Soundbar wird beendet, wenn ihr Stromkabel getrennt wird oder wenn der Strom abgeschaltet wird.

  • Page 82: Fehlerbehebung

    12 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Die rote LED am Subwoofer blinkt und der Das Gerät wird nicht eingeschaltet. Subwoofer gibt keinen Ton aus. Ist das Stromkabel an die Steckdose Dieses Problem kann auftreten, wenn der angeschlossen? Subwoofer nicht an das Soundbar-Hauptgerät ;...

  • Page 83: Lizenz

    13 LIZENZ ; Verbunden über Wi-Fi 1. Überprüfen Sie, ob der Fernseher ein kompatibles Modell ist. • Es werden nur Samsung Smart- Fernseher unterstützt, die nach 2013 veröffentlicht wurden. Manufactured under license from Dolby 2. Prüfen Sie, ob der Fernseher mit dem Laboratories.

  • Page 84: Bekanntmachung Zu Open Source Lizenzen

    14 BEKANNTMACHUNG ZU OPEN SOURCE LIZENZEN Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com 15 WICHTIGE HINWEISE ZUM KUNDENDIENST • Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

  • Page 85: Spezifikationen Und Leitfaden

    16 SPEZIFIKATIONEN UND LEITFADEN Technische daten Modellname HW-Q90R Gewicht 8,8 kg Abmessungen (B × H × T) 1226,0 x 83,0 x 136,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung 18W x 10 + 10W x 3, 4ohm LPCM 8ch, Dolby Digital, Unterstützte Wiedergabeformate Dolby Atmos (True HD / Digital Plus), DTS:X...
  • Page 86 HINWEISE • Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. • Gewicht und Abmessungen können von den Angaben abweichen. Vorsicht: Die Soundbar wird automatisch neu gestartet, wenn Sie das Wi-Fi aus-/einschalten. Gesamtstromverbrauch im 4,5W Bereitschaftszustand (W) Wi-Fi Halten Sie die Taste ID SET auf der Unterseite der Soundbar Anschlussdeaktivierungsmethode 30 Sekunden lang gedrückt, um das Wi-Fi ein-/auszuschalten.
  • Page 87 Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html DEU - 40...

  • Page 88: Veiligheidsinformatie

    VOORKOMEN, ZORGT U DAT HET BREDE Zie onderstaande tabel voor een verklaring van UITEINDE VAN DE STEKKER IN DE BREDE symbolen die zich op uw Samsung-product OPENING ZIT EN VOLLEDIG IS INGESTOKEN. • Dit apparaat moet altijd aangesloten worden kunnen bevinden.
  • Page 89 U kunt de handleiding op uw pc of mobiele temperatuur wordt bewaard, kan apparaat zien, als u ze in documentindeling condensatie optreden. Als u het apparaat in vanaf de website van Samsung downloadt. de winter verplaatst, wacht u ongeveer 2 uur (http://www.samsung.com/support) totdat het apparaat weer op...
  • Page 90 INHOUD De Componenten Controleren Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2) ------------------------- Productenoverzicht Voorpaneel / Bovenpaneel van de Soundbar ------------------------- Onderpaneel van de Soundbar ------------------------- De Soundbar Aansluiten De elektriciteit aansluiten ------------------------- De Soundbar aansluiten op de subwoofer en surround-luidsprekers ------------------------- –...
  • Page 91 Een product van Amazon verbinden Een product van Amazon verbinden en gebruiken (Amazon Echo) ------------------------- Gebruik spraakopdrachten om de Soundbar te bedienen ------------------------- De Afstandsbediening Gebruiken Hoe de afstandsbediening gebruiken ------------------------- Het volume van de Soundbar aanpassen met de afstandsbediening van de tv ------------------------- De verborgen knoppen gebruiken (knoppen met meer dan een functie)

  • Page 92: De Componenten Controleren

    • Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung. • De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.

  • Page 93: Productenoverzicht

    02 PRODUCTENOVERZICHT Voorpaneel / Bovenpaneel van de Soundbar Plaats het product zodat het Bovenpaneel logo van ‘Samsung Harman Kardon’ bovenaan staat. (Aan/Uit) -knop Schakelt de stroom in en uit. • Functie Auto Power Down De eenheid wordt automatisch uitgezet in de volgende situaties.

  • Page 94: Onderpaneel Van De Soundbar

    Onderpaneel van de Soundbar DIGITAL AUDIO IN (OPTICAL) POWER SERVICE HDMI IN 1 ID SET (WOOFER/REAR) HDMI IN 2 NETWORK HDMI OUT (TV-ARC) DIGITAL AUDIO IN (OPTICAL) SERVICE POWER ID SET HDMI IN 1 (WOOFER/REAR) NETWORK HDMI IN 2 HDMI OUT (TV-ARC) POWER Sluit de stroomkabel van de Soundbar aan op het stopcontact.

  • Page 95: De Soundbar Aansluiten

    03 DE SOUNDBAR AANSLUITEN De elektriciteit aansluiten Gebruik de stroomcomponenten (1, 2, 3) om de subwoofer, surround-luidspreker en Soundbar op een stopcontact aan te sluiten in deze volgorde: 1 Sluit het netsnoer aan op de Subwoofer. 2 Sluit het netsnoer aan op de linker en rechter surround-luidsprekers. 3 Sluit het netsnoer aan op de Soundbar.

  • Page 96: De Soundbar Aansluiten Op De Subwoofer En Surround-Luidsprekers

    Soundbar goed is Soundbar uitgeschakeld) aangesloten. Rood Sluit opnieuw aan. Raadpleeg de instructies Verbinding mislukt voor handmatig verbinden op pagina 7. Raadpleeg in de handleiding de Rood en Knipperend Storing contactinformatie voor het Samsung blauw Servicecenter. DUT - 6...

  • Page 97: De Subwoofer Of Surround-Luidsprekers Handmatig Verbinden Als De Automatische Verbinding Mislukt

    2. Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt. • Het bericht ID SET verschijnt even op het scherm van de Soundbar en verdwijnt vervolgens. • De Soundbar wordt volledig uitgeschakeld wanneer ID SET voltooid is. Het logo van ‘Samsung Harman Kardon’ 5 Sec staat bovenaan.
  • Page 98 3. Controleer of de LINK LED vast blauw is (verbinding voltooid). Wanneer de verbinding is geslaagd, gaan de LINK LED - Blauw is Aan blauwe indicatorlampjes op de achterkant van de subwoofer en de surround- luidsprekers branden zonder te knipperen. OPMERKINGEN •...

  • Page 99: Verbinden Met Uw Tv

    04 VERBINDEN MET UW TV Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen. • Wanneer de Soundbar is verbonden met een geselecteerde Samsung TV, kan de Soundbar worden bediend met de afstandsbediening van de tv.

  • Page 100: Verbinden Met Een Optische Kabel

    • Als ‘TV ARC’ niet verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel is aangesloten op de juiste poort. • Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

  • Page 101: Methode 2. Draadloos Verbinden

    2. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.) 3. Selecteer ‘[AV] Samsung Soundbar Q90R’ in de lijst op het scherm van de tv. Een beschikbare Soundbar wordt met ‘Need Pairing’ of ‘Paired’ op de Bluetooth-apparaatlijst van de tv vermeld.
  • Page 102 Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar Q90R’) in de lijst verschijnt, verwijder hem dan. • Herhaal vervolgens stappen 1 tot en met 3. OPMERKING • Nadat u de Soundbar voor het eerst met uw tv hebt verbonden, gebruikt u de “BT READY “-modus om opnieuw te verbinden.

  • Page 103: Verbinding Maken Via Wi-Fi

    Verbinding maken via Wi-Fi Controlelijst voor de verbinding 1. Bevestig dat uw Smart TV van Samsung na 2013 op de markt is gebracht. Deze functie is alleen compatibel met smart tv’s van Samsung die na 2013 op de markt zijn gebracht.
  • Page 104 )  Geluid  Geluidsuitvoer  [AV] Samsung Soundbar Q90R (Wi-Fi) Voor tv’s die zijn uitgebracht in 2016 )  Instellingen ( )  Geluid  Luidspreker selecteren  [AV] Samsung Soundbar Q90R (Wi-Fi) Home ( Voor tv’s die zijn uitgebracht in 2015 Menu ...

  • Page 105: Verbinden Met Een Extern Apparaat

    05 VERBINDEN MET EEN EXTERN APPARAAT Verbind met een extern apparaat via een bedraad of draadloos netwerk om het geluid van het externe apparaat via de Soundbar af te spelen. Verbinding maken met behulp van een HDMI-kabel (in staat om Dolby Atmos te decoderen en af te spelen) •...

  • Page 106: Verbinding Maken Met Behulp Van Een Hdmi-Kabel

    ‘Geen codering’ is geselecteerd voor Bitstream. Ga op bijvoorbeeld een BD-speler van Samsung naar Home-menu → Geluid → Digitale uitvoer en selecteer vervolgens Bitstream (onbewerkt). • Als de Audio-uitvoeropties ook Secundaire Audio bevatten, zorg dan dat deze is uitgeschakeld.

  • Page 107: Verbinden Met Een Optische Kabel

    Verbinden met een optische kabel Bovenkant van de Soundbar BD/DVD-speler/Settopbox/ Gameconsole D.IN DIGITAL AUDIO IN Optische kabel OPTICAL OUT (OPTICAL) (niet meegeleverd) Onderkant van de Soundbar 1. Verbind DIGITAL AUDIO IN (OPTICAL) op de hoofdeenheid met de OPTICAL OUT-aansluiting van het bronapparaat met behulp van een digitale optische kabel (niet meegeleverd).

  • Page 108: Een Mobiel Apparaat Verbinden

    3. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar. Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar Q90R’) in de lijst verschijnt, verwijder hem dan.
  • Page 109 • U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt. • Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u ‘[AV] Samsung Soundbar Q90R’ selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de ‘BT’-modus.

  • Page 110: De Verbinding Tussen De Soundbar En Het Bluetooth-Apparaat Verbreken

    Het Bluetooth-apparaat loskoppelen van een Soundbar U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies. • De verbinding met Soundbar wordt verbroken. • Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar ‘BT DISCONNECTED’...

  • Page 111: Verbinden Via Wi-Fi (Draadloos Netwerk)

    Verbinden via Wi-Fi (draadloos netwerk) • Verbind één Soundbar met Wi-Fi om toegang te krijgen tot een uitgebreid aanbod streamingservices en internetradio. Verbind meerdere Soundbars met Wi-Fi om gegroepeerd afspelen of stereogeluidsmodus te gebruiken. • Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (Wi-Fi), is de SmartThings-app vereist.
  • Page 112 3. Start de app en volg de instructies op het scherm om uw Soundbar in de app te registreren (toevoegen). • De automatische pop-up (de derde illustratie hieronder) is mogelijk niet beschikbaar op sommige mobiele apparaten. Als dit het geval is, selecteer en voltooi ‘Add device’ in het app-menu. Uw Soundbar is nu aan de app toegevoegd.

  • Page 113: Een Product Van Amazon Verbinden

    07 EEN PRODUCT VAN AMAZON VERBINDEN • Deze functie is mogelijk niet beschikbaar in bepaalde landen. • Deze dienst wordt geleverd door Amazon en kan op elk ogenblik worden stopgezet. Samsung is niet verantwoordelijk voor de beschikbaarheid van de dienst.
  • Page 114 2. Zoek in de Alexa app naar ‘Samsung Wireless Audio’ in Skills en selecteer ‘ENABLE’. • Sla deze stap over als de Skills al zijn ingesteld. Amazon Alexa-app Selecteer Skills Zoeken Inschakelen DUT - 24...

  • Page 115: Gebruik Spraakopdrachten Om De Soundbar Te Bedienen

    Gebruik spraakopdrachten om de Soundbar te bedienen • De dienst Amazon Echo die u met uw Soundbar kunt gebruiken, is beperkt tot muziek. Andere diensten van Amazon Echo, zoals nieuws en weer, zijn alleen toegankelijk via uw product van Amazon Echo. Trigger + Opdracht + Naam van de luidspreker Gebruik de naam van de luidspreker die u in de app SmartThings hebt gewijzigd.

  • Page 116: De Afstandsbediening Gebruiken

    08 DE AFSTANDSBEDIENING GEBRUIKEN Hoe de afstandsbediening gebruiken Hiermee schakelt u de Soundbar in en uit. Stroom Druk hierop om een met de Soundbar verbonden bron te selecteren. PAIR Bron Druk op de (Geluid dempen) -knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.
  • Page 117 Rechts en Links. – Anynet+ : Als de Soundbar via een HDMI-kabel is verbonden met een tv van Samsung, dan kunt u uw Soundbar bedienen met de afstandsbediening van de tv van Samsung. Houd de knop Rechts gedurende 5 seconden ingedrukt om Anynet+ ON of OFF te selecteren.
  • Page 118 U kunt TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL en VIRTUAL ON/OFF selecteren. – Om het volume van de hoge of lage tonen in te stellen, selecteer TREBLE of BASS in Geluidsregeling de Geluidsinstellingen en pas vervolgens het volume aan tussen -6~+6 met behulp van de knoppen Omhoog/Omlaag.

  • Page 119: Het Volume Van De Soundbar Aanpassen Met De Afstandsbediening Van De Tv

    Samsung), duw dan de knop WOOFER Als u een tv van Samsung hebt, kunt u het gedurende 5 seconden herhaaldelijk omhoog volume van de Soundbar regelen met de tot ‘SAMSUNG-TV REMOTE’ op het scherm IR-afstandsbediening die bij uw tv van verschijnt.

  • Page 120: De Verborgen Knoppen Gebruiken (Knoppen Met Meer Dan Een Functie)

    De verborgen knoppen gebruiken (knoppen met meer dan een functie) Verborgen knop Referentiepagina Knop op afstandsbediening Functie Afstandsbediening van uw TV aan/uit WOOFER Pagina 29 (Standby) Links Auto Power Link ON/OFF Pagina 27 Rechts Anynet+ ON/OFF Pagina 27 Omhoog ID SET Pagina 27 7-bands EQ Pagina 28...

  • Page 121: De Wandmontage Installeren

    09 DE Componenten voor muurmontage WANDMONTAGE INSTALLEREN Wandmontagegids Voorzorgsmaatregelen bij de installatie (M4 x L10) • Installeer uitsluitend op een verticale wand. Schroefhouder Schroef • Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad. • Controleer of de wand voldoende sterk is om Steun muurmontage het gewicht van het product te ondersteunen.
  • Page 122 2. Lijn de Centrale lijn van de 5. Duw een schroef (niet meegeleverd) door wandmontagegids uit met het midden van elke Schroefhouder en draai de schroef uw tv (als u de Soundbar onder uw tv stevig aan in het gat. monteert) en bevestig vervolgens de Wandmontagegids op de wand met behulp van tape.

  • Page 123: De Surround-Luidsprekers Op Een Wand Monteren (Afzonderlijk Verkrijgbaar)

    • Raadpleeg voor meer informatie de handleiding van de wandbevestiging. • Samsung Electronics is niet aansprakelijk voor enige schade aan het product als gevolg van onjuiste installatie van het product. • Installeer de luidsprekers niet zijdelings of ondersteboven.

  • Page 124: De Soundbar Installeren Boven Een Tv-Voet

    10 DE SOUNDBAR 11 SOFTWARE- INSTALLEREN UPDATE BOVEN EEN TV- Wanneer de Soundbar is verbonden met het VOET internet, worden software-updates automatisch uitgevoerd, zelfs wanneer de Soundbar is uitgeschakeld. • Om de automatische updatefunctie te Onderdeel gebruiken, moet de Soundbar met internet zijn verbonden.

  • Page 125: Problemen Oplossen

    12 PROBLEMEN OPLOSSEN Controleer het volgende voordat u contact met ons opneemt. Het toestel wordt niet ingeschakeld. De rode led op de subwoofer knippert en de subwoofer produceert geen geluid. Zit de stekker van het netsnoer in het stopcontact? Dit probleem kan optreden als de subwoofer ;...
  • Page 126 13 LICENTIE ; Verbonden via Wi-Fi 1. Controleer of de TV een compatibel model • Alleen Smart tv’s van Samsung die na 2013 op de markt zijn gebracht, worden ondersteund. 2. Controleer of de TV verbonden is met Wi-Fi. Manufactured under license from Dolby •...

  • Page 127: Licentie

    OPEN SOURCE- LICENTIE Voor verdere informatie over Open Source- software die wordt gebruikt in dit product, brengt u een bezoek aan de website: http://opensource.samsung.com 15 BELANGRIJKE OPMERKING OVER SERVICE • De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts te referentie en kunnen afwijken van hoe het apparaat er in werkelijkheid uitziet.

  • Page 128: Specificaties En Handleiding

    16 SPECIFICATIES EN HANDLEIDING Specificaties Modelnaam HW-Q90R Gewicht 8,8 kg Afmetingen (B X H X D) 1226,0 x 83,0 x 136,0 mm Temperatuurbereik voor gebruik +5°C - +35°C Vochtigheidspercentage voor gebruik 10 % - 75 % VERSTERKER Uitvoervermogen 18W x 10 + 10W x 3, 4ohm LPCM 8ch, Dolby Digital, Ondersteunde speelindelingen Dolby Atmos (True HD / Digital Plus), DTS:X...
  • Page 129 OPMERKINGEN • Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen. • Gewicht en afmetingen zijn bij benadering. Voorzorgsmaatregel: De Soundbar start automatisch opnieuw op als u Wi-Fi inschakelt/ uitschakelt. Algemeen elektriciteitsverbruik in de...
  • Page 130 Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Meer informatie over de milieuverplichtingen van Samsung en productspecifieke regelgevende verplichtingen zoals REACH, WEEE, batterijen, vindt u op: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...

  • Page 131: Informations Relatives À La Sécurité

    Reportez-vous au tableau ci-dessous pour une BRANCHEZ LA FICHE AU FOND, EN explication des symboles pouvant figurer sur PRENANT SOIN D’INSÉRER LA TIGE LARGE votre produit Samsung. DANS LA FENTE LARGE. • Cet appareil doit toujours être branché à une ATTENTION prise terre.

  • Page 132: Précautions

    Votre produit n’est pas prévu pour un usage Samsung ou en scannant le code QR. Pour industriel. Ce produit ne peut être utilisé qu’à consulter le manuel sur votre PC ou appareil des fins personnelles.
  • Page 133 SOMMAIRE Contrôle des Composants Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- Présentation du Produit Panneau avant / Panneau supérieur de la Soundbar ------------------------- Panneau inférieur de la Soundbar ------------------------- Connexion de la Soundbar Connexion de l’alimentation électrique ------------------------- Connexion de Soundbar au caisson de basse et aux enceintes surround -------------------------...
  • Page 134 Connexion d’un produit Amazon Connecter et utiliser un produit Amazon (Amazon Echo) ------------------------- Utilisez les commandes vocales pour contrôler la Soundbar ------------------------- Utilisation de la télécommande Comment utiliser la télécommande ------------------------- Réglage du volume de la Soundbar avec une télécommande de téléviseur ------------------------- Utilisation des touches dissimulées (Touches avec plus d’une fonction)

  • Page 135: Contrôle Des Composants

    • Pour différencier l’enceinte surround gauche de la droite, vérifiez l’étiquette située sur l’arrière de chaque enceinte. • Pour acheter des composants supplémentaires ou des câbles optionnels, co ntactez un Centre de service Samsung ou le Service client de Samsung. • L’aspect des accessoires peut légèrement différer des illustrations ci-dessus. Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la flèche jusqu’à...

  • Page 136: Présentation Du Produit

    02 PRÉSENTATION DU PRODUIT Panneau avant / Panneau supérieur de la Soundbar Placez le produit de sorte que le Panneau logo «Samsung Harman supérieur Kardon» se trouve sur le dessus. Touche (Alimentation) Allume et éteint l'appareil. • Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes.

  • Page 137: Panneau Inférieur De La Soundbar

    Panneau inférieur de la Soundbar DIGITAL AUDIO IN (OPTICAL) POWER SERVICE HDMI IN 1 ID SET (WOOFER/REAR) HDMI IN 2 NETWORK HDMI OUT (TV-ARC) DIGITAL AUDIO IN (OPTICAL) SERVICE POWER ID SET HDMI IN 1 (WOOFER/REAR) NETWORK HDMI IN 2 HDMI OUT (TV-ARC) POWER...

  • Page 138: Connexion De La Soundbar

    03 CONNEXION DE LA SOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le caisson de basse, l’enceinte surround et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Connectez le cordon d’alimentation aux enceintes surround gauche et droite.

  • Page 139: Connexion De Soundbar Au Caisson De Basse Et Aux Enceintes Surround

    Rouge Activé Reconnectez. Reportez-vous aux instructions Échec de la connexion sur la connexion manuelle à la page 7. Rouge et Reportez-vous aux informations de contact du Clignotement Dysfonctionnement Centre de service Samsung dans le manuel. bleu FRA - 6...

  • Page 140: Connexion Manuelle Du Caisson De Basse Ou Des Enceintes Surround Si La Connexion Automatique Échoue

    • Le message ID SET s’affiche un moment sur l’écran de la Soundbar, avant de disparaître. • La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé. Le logo «Samsung Harman Kardon» 5 Sec est sur le dessus...
  • Page 141 3. Vérifiez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie). Une fois la connexion établie avec succès, les DEL LINK - Allumée en bleu indicateurs bleus à l’arrière du caisson de basse et des enceintes surround s’allument sans clignoter.

  • Page 142: Connexion À Votre Téléviseur

    04 CONNEXION À VOTRE TÉLÉVISEUR Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil. • Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur.

  • Page 143: Connexion À L'aide D'un Câble Optique

    • Si «TV ARC» n’apparaît pas sur la fenêtre d’affichage de l’unité principale Soundbar, vérifiez que le câble HDMI est connecté au bon port. • Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

  • Page 144: Méthode 2. Connexion Sans Fil

    2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar Q90R» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur.
  • Page 145 Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Q90R») apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 à 3. REMARQUE • Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY»...

  • Page 146: Connexion Via Wi-Fi

    Connexion via Wi-Fi Liste de contrôle pré-connexion 1. Vérifiez que votre téléviseur Samsung Smart a été commercialisé après 2013. Cette fonction est compatible uniquement avec les téléviseurs Samsung Smart commercialisés après 2013. 2. Assurez-vous que votre Routeur sans fil (Wi-Fi) est prêt et fonctionne.
  • Page 147 Soundbar, utilisez le menu du téléviseur pour reconnecter le téléviseur au réseau. Pour les téléviseurs sortis en 2019 )  Paramètres ( )  Son  Sortie son  [AV] Samsung Soundbar Q90R (Wi-Fi) Accueil ( Pour les téléviseurs sortis en 2018 ) ...

  • Page 148: Connexion À Un Appareil Externe

    05 CONNEXION À UN APPAREIL EXTERNE Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble HDMI (Prise en charge du décodage et de la lecture Dolby Atmos) • Lorsque vous utilisez Dolby Atmos® : Si la source d’entrée est Dolby Atmos®, des sorties canal 7.1.4 sont émises.
  • Page 149 • Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou d’un autre appareil et assurez-vous que «Aucun encodage» est sélectionné pour Bitstream. Par exemple, sur un lecteur BD Samsung, allez dans Accueil → Son → Sortie numérique, puis sélectionnez flux binaire (non traité).

  • Page 150: Connexion À L'aide D'un Câble Optique

    Connexion à l’aide d’un câble optique Haut de la Soundbar Lecteur BD/DVD / Boîtier décodeur / Console de jeu D.IN DIGITAL AUDIO IN Câble optique OPTICAL OUT (OPTICAL) (non fourni) Partie inférieure de la Soundbar 1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à...

  • Page 151: Connexion À Un Appareil Mobile

    3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Q90R» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 et 2.
  • Page 152 • Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). • Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Q90R» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

  • Page 153: Déconnexion De L'appareil Bluetooth D'une Soundbar

    Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. • Le système Soundbar sera déconnecté. • Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant. Déconnexion de la Soundbar à partir de l’appareil Bluetooth (Source) sur le panneau supérieur ou sur la télécommande et puis passez à...

  • Page 154: Connexion Via Wi-Fi (Réseau Sans Fil)

    Connexion via Wi-Fi (Réseau sans fil) • Connectez une seule Soundbar au Wi-Fi pour accéder à de nombreux services de musique en streaming et radio par Internet. Connectez plusieurs Soundbars au Wi-Fi pour utiliser le mode lecture groupée ou son stéréo. • Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), l’application SmartThings est nécessaire.
  • Page 155 3. Lancez l’application et suivez les instructions à l’écran pour enregistrer (ajouter) votre Soundbar dans l’application. • Le message contextuel automatique (troisième illustration ci-dessous) peut ne pas être disponible sur certains appareils mobiles. Dans ce cas, sélectionnez et complétez «Add device» dans le menu de l’application. Votre Soundbar est maintenant ajoutée à...

  • Page 156: Connexion D'un Produit Amazon

    07 CONNEXION D’UN PRODUIT AMAZON • Cette fonction peut ne pas être disponible dans certains pays. • Ce service est fourni par Amazon et peut être interrompu à tout moment, Samsung n’assume pas la responsabilité de la disponibilité du service.
  • Page 157 2. Dans l’application Alexa, recherchez «Samsung Wireless Audio» dans Skills et sélectionnez «ENABLE». • Ignorez cette étape si vous avez déjà configuré les Skills. Application Amazon Alexa Sélectionner Skills Rechercher Activer FRA - 24...

  • Page 158: Utilisez Les Commandes Vocales Pour Contrôler La Soundbar

    Utilisez les commandes vocales pour contrôler la Soundbar • Le service Amazon Echo que vous pouvez utiliser avec votre Soundbar est limité à la musique. D’autres services fournis par Amazon Echo, tels que les actualités et la météo, peuvent être consultés uniquement sur votre produit Amazon Echo.

  • Page 159: Utilisation De La Télécommande

    08 UTILISATION DE LA TÉLÉCOMMANDE Comment utiliser la télécommande Allume et éteint la Soundbar. Alimentation Appuyez pour sélectionner une source connectée à la Soundbar. PAIR Source Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
  • Page 160 Les fonctions Anynet+ et Auto Power Link sont activées et désactivées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung.
  • Page 161 Vous pouvez sélectionner TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL et VIRTUAL ON/OFF. – Pour contrôler le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l’aide des touches Haut/Bas. Commande (Commande sonore) pendant environ –...

  • Page 162: Réglage Du Volume De La Soundbar Avec Une Télécommande De Téléviseur

    SAMSUNG-TV REMOTE Utilisez d’abord le menu du téléviseur pour régler le 5 Sec son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur –...

  • Page 163: Utilisation Des Touches Dissimulées (Touches Avec Plus D'une Fonction)

    Utilisation des touches dissimulées (Touches avec plus d’une fonction) Touche dissimulée Page de référence Touche de télécommande Fonction Télécommande de votre téléviseur page 29 WOOFER Activer/Désactiver (Veille) Auto Power Link ON/OFF page 27 Gauche Anynet+ ON/OFF page 27 Droite page 27 Haut ID SET page 28 EQ bande 7 (Commande sonore) page 28 Initialiser (Veille) Spécifications de sortie pour les différents modes d’effets sonores...

  • Page 164: Installation Du Support Mural

    Composants de fixation au mur 09 INSTALLATION DU SUPPORT MURAL Guide de fixation murale Précautions d’installation (M4 x L10) • Installez sur un mur vertical uniquement. Vis de fixation • N’installez pas dans un endroit à température élevée ou humide. • Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Support de fixation murale Sinon, renforcez le mur ou choisissez un autre point d’installation.
  • Page 165 2. Alignez la Ligne centrale du Guide de 5. Enfoncez une vis (non fournie) dans chaque fixation murale avec le centre de votre Vis de fixation, puis vissez fermement téléviseur (si vous fixez la Soundbar sous chaque vis dans un trou pour vis portante. votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

  • Page 166: Installation Des Enceintes Surround Sur Un Mur (Vendu Séparément)

    • Pour plus d’informations, reportez-vous au guide du montage mural. • Samsung Electronics ne peut être tenu responsable d’un quelconque endommagement du produit suite à une mauvaise installation de ce dernier.

  • Page 167: Installation De La Soundbar Au-Dessus D'un Socle De Téléviseur

    10 INSTALLATION DE 11 MISE À JOUR DU LOGICIEL LA SOUNDBAR AU-DESSUS D’UN Lorsque la Soundbar est connectée à Internet, les SOCLE DE mises à jour de logiciel sont automatiques si la TÉLÉVISEUR Soundbar est éteinte. • Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à...

  • Page 168: Dépannage

    12 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son. Le cordon d’alimentation est-il branché dans la prise murale? Ce problème peut se produire si le caisson de ;...

  • Page 169: Licence

    13 LICENCE ; Connecté via Wi-Fi 1. Vérifiez si le téléviseur est un modèle compatible. • Seuls les téléviseurs Samsung Smart commercialisés après 2013 sont pris en charge. Manufactured under license from Dolby 2. Vérifiez que le téléviseur est connecté au Laboratories.

  • Page 170: Avis De Licence Libre

    14 AVIS DE LICENCE LIBRE Pour obtenir plus d’informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com 15 REMARQUE IMPORTANTE À PROPOS DU SERVICE • Les figures et les illustrations du présent Manuel d’utilisation sont fournies à titre de référence uniquement et peuvent différer de...

  • Page 171: Spécifications Et Guide

    16 SPÉCIFICATIONS ET GUIDE Spécifications Nom du modèle HW-Q90R 8,8 kg Poids Dimensions (L x H x P) 1226,0 x 83,0 x 136,0 mm Plage de températures en fonctionnement +5°C à +35°C Plage d’humidité en fonctionnement 10 % ~ 75 % AMPLIFICATEUR Puissance de sortie nominale 18W x 10 + 10W x 3, 4 ohms LPCM 8ch, Dolby Digital,...
  • Page 172 REMARQUES • Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. • Le poids et les dimensions sont approximatifs. Précautions : La Soundbar redémarre automatiquement si vous activez/désactivez le Wi-Fi. Consommation électrique totale 4,5W en veille (W) Appuyez sur la touche ID SET sur le panneau inférieur de la...
  • Page 173 Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
  • Page 174 © 2019 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Contact Centre  Contact Centre  Country Web Site...

Ce manuel est également adapté pour:

Harman kardon hw-q90r

Table des Matières
