Connecteurs et interfaces périphériques
Les connecteurs et interfaces périphériques de l'ardoise Stylistic 3500 permettent de
connecter divers périphériques. Les emplacements spécifiques sont illustrés à la
Figure 1-1 et à la Figure 1-2.
Le Tableau 1-2 décrit chaque connecteur périphérique de l'ardoise Stylistic 3500.
Chacune des icônes illustrées est reproduite en surimpression sur la housse de
l'ardoise.

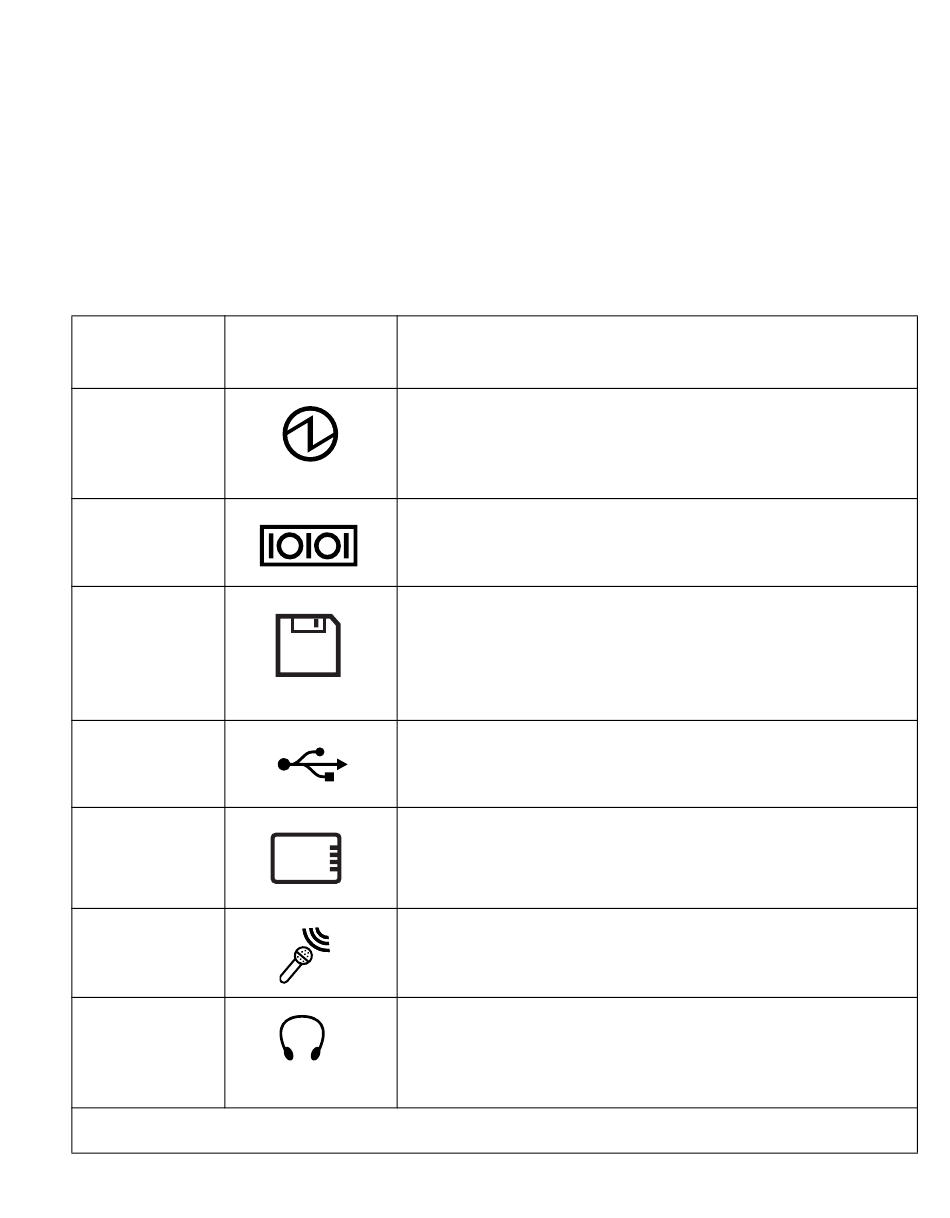

Tableau 1-2 Connecteurs / interfaces périphériques
Connecteur/
Périphérique
Connecteur
d'alimentation
en courant
continu
†
Port série
Port lecteur de
disquette
Port USB (A)
Connecteur
pour CardBus
PCMCIA
Prise jack pour
microphone
Prise jack pour
casque audio
†
Ouvrez le volet de connecteurs pour accéder à ces connecteurs.
Icône de
l'ardoise
Connecte une source de courant extérieure telle qu'un
adaptateur secteur ou une alimentation allume-cigares.
Connexion d'un périphérique série externe sur votre
système.
Le connecteur de lecteur de disquette utilise une interface
spéciale ne pouvant être accouplée qu'avec un lecteur de
disquette Fujitsu FMWFD2. N'essayez pas de connecter
un autre type d'unité sur ce connecteur. Contactez votre
revendeur pour obtenir davantage d'informations.
Connecte à l'ardoise des périphériques compatibles USB
(Universal Serial Bus). Le port USB (B) se trouve dans la
mini station d'accueil Stylistic 3500 optionnelle.
Reçoit une carte PC de type II.
Permet de connecter un microphone externe. Le
microphone interne est désactivé lorsqu'on branche un
microphone extérieur.
Permet de connecter un casque audio stéréo ou des
haut-parleurs extérieurs alimentés. Le haut-parleur interne
est désactivé lorsqu'on branche un casque audio ou des
haut-parleurs extérieurs.
Objet
Connecteurs et interfaces périphériques
1
11
