Manuels Connexes pour Insignia NS-RFD21CISS0
Sommaire des Matières pour Insignia NS-RFD21CISS0

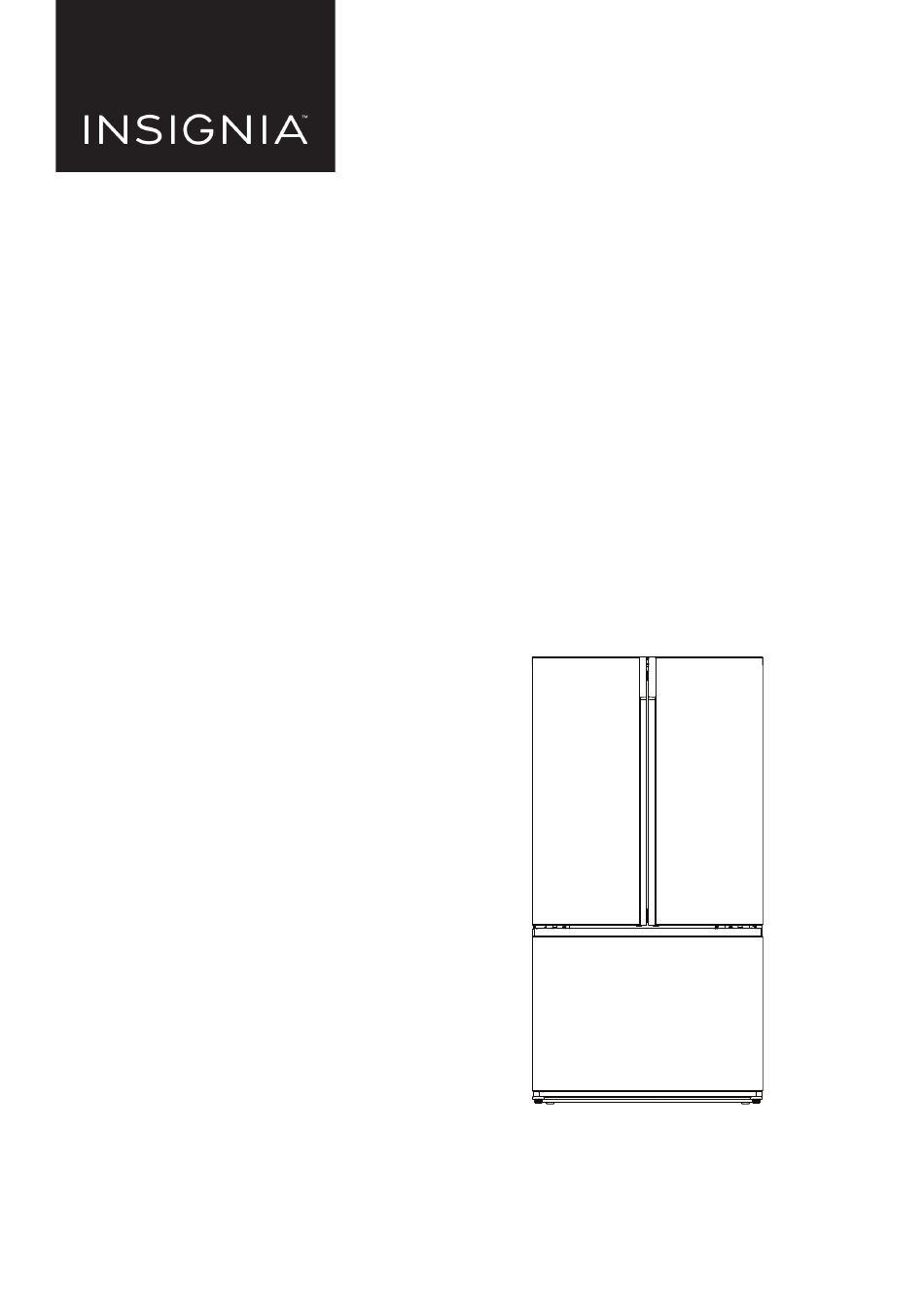

- Page 1 GUIDE DE L’UTILISATEUR Réfrigérateur à 2 portes de 21 pi³ NS-RFD21CISS0 Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
-
Page 2: Table Des Matières
Table des matières Introduction ..................3 INSTRUCTIONS DE SÉCURITÉ... -
Page 3: Introduction
NS-RFD21CISS0 Introduction Félicitations d'avoir acheté ce produit Insignia de haute qualité. Le modèle NS-RFD21CISS0 représente la dernière avancée technologique dans la conception de réfrigérateurs et a été conçu pour des performances et une fiabilité exceptionnelles. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ATTENTION RISQUE DE CHOC ÉLECTRIQUE... -
Page 4: Exigences De La Mise À La Terre
Réfrigérateur à 2 portes de 21 pi³ 21 Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. 22 Si le câble d'alimentation a été endommagé, il doit être remplacé par le fabricant, son service d'assistance technique ou d'autres personnes disposant des qualifications requises, afin d'éviter tout danger. -
Page 5: Caractéristiques
NS-RFD21CISS0 Caractéristiques Contenu de l'emballage • Réfrigérateur à 2 portes de 21 pi³ • Guide de l’utilisateur Dimensions www.insigniaproducts.com... -
Page 6: Intérieur
Réfrigérateur à 2 portes de 21 pi³ Intérieur Remarque : Les illustrations de ce Guide de l’utilisateur sont fournies uniquement à titre de référence. Le produit réel peut être légèrement différent. Couvercle supérieur Afficheur Filtre à eau DEL du réfrigérateur Compartiment de porte Étagère... -
Page 7: Panneau De Commandes
NS-RFD21CISS0 Panneau de commandes Le panneau de commande est situé en haut à l'intérieur du réfrigérateur. La première fois que le réfrigérateur est branché à l'alimentation, tous les icônes s'allument pendant trois secondes et une sonnerie retentit. Le panneau de commandes s'allume lorsque la porte du compartiment du réfrigérateur est ouverte. Si aucun bouton n'est appuyé... -
Page 8: Installation Du Réfrigérateur
Réfrigérateur à 2 portes de 21 pi³ ÉLÉMENT DESCRIPTION N° S'allume quand le compartiment du réfrigérateur est en mode de super réfrigération (Super Cool). Voir Utilisation du mode super réfrigération pour accélérer le refroidissement du réfrigérateur à la page 24. S'allume quand le réfrigérateur est en mode d'économie d'énergie (Energy Saving). -
Page 9: Trouver Un Emplacement Approprié
NS-RFD21CISS0 Trouver un emplacement approprié • Placer le réfrigérateur sur un sol qui est suffisamment solide pour le soutenir quand il est rempli. • Ne pas installer le réfrigérateur sur une moquette ou un tapis. • Ce réfrigérateur est conçu uniquement pour une installation autonome et ne doit pas être encastré ou intégré. -
Page 10: Prévoir Un Espace Suffisant Pour L'ouverture Des Portes
Réfrigérateur à 2 portes de 21 pi³ Prévoir un espace suffisant pour l'ouverture des portes Vérifier qu'il existe un espace suffisant devant le réfrigérateur pour l'ouverture des portes. 35,8 po (91 cm) 59,1 po (150 cm) Accès à une source d'alimentation appropriée Vérifier la prise secteur. -
Page 11: Mise De Niveau Du Réfrigérateur
NS-RFD21CISS0 Mise de niveau du réfrigérateur La mise de niveau du réfrigérateur est importante. Si le réfrigérateur n'est pas mis de niveau, il se peut que les portes ne se ferment pas ou ne soient pas hermétiques, ce qui pourrait être cause de problèmes de réfrigération, de givre ou d'humidité. -
Page 12: Retrait Des Portes Du Réfrigérateur (Optionnel)
Réfrigérateur à 2 portes de 21 pi³ Retrait des portes du réfrigérateur (optionnel) Si l'ouverture du passage par lequel le réfrigérateur doit passer pour son installation est trop étroit, retirer les portes et les tiroirs, puis déplacer l'appareil sur le côté pour le faire rentrer dans son emplacement. Remarque : Ne pas enlever les portes à... - Page 13 NS-RFD21CISS0 3 Utiliser une clé de 8 mm pour enlever les trois vis des charnières, utiliser un tournevis cruciforme pour enlever la vis de mise à la terre, puis retirer les charnières. Vis de mise à la terre Vis pour charnière Charnière...
- Page 14 Réfrigérateur à 2 portes de 21 pi³ 4 À l'aide des deux mains, ouvrir chaque porte du compartiment du réfrigérateur plus de 90°, puis soulever la porte pour la retirer. > 90° www.insigniaproducts.com...
- Page 15 NS-RFD21CISS0 5 Utiliser une clé hexagonale de 4 mm pour enlever les vis des quatre axes de charnières à tête hexagonale (deux par charnière) situés sur les côtés inférieurs gauche et droit du réfrigérateur, puis retirer les charnières. Charnière Axes de charnières Clé...
- Page 16 Réfrigérateur à 2 portes de 21 pi³ 7 Soulever le bac de rangement des glaçons et l'extraire. Bac de rangement des glaçons www.insigniaproducts.com...
- Page 17 NS-RFD21CISS0 8 Soulever le tiroir supérieur du congélateur des rails et l'extraire. Tiroir supérieur du congélateur 9 Soulever le tiroir inférieur du congélateur et l'extraire. Tiroir inférieur du congélateur www.insigniaproducts.com...
- Page 18 Réfrigérateur à 2 portes de 21 pi³ 10 Retirer les quatre vis de fixation de la structure de support. Structure de support www.insigniaproducts.com...
- Page 19 NS-RFD21CISS0 11 Retirer la porte du compartiment inférieur du congélateur de la structure de support, puis soulever la porte pour l'extraire. 12 Déplacer le réfrigérateur dans sa position finale, puis réinstaller les tiroirs et les portes en suivant ces étapes à l'inverse.
-
Page 20: Connexion De L'alimentation En Eau
Réfrigérateur à 2 portes de 21 pi³ Connexion de l'alimentation en eau Le réfrigérateur est équipé d'un distributeur d'eau et d'une machine à glaçons. Pour utiliser ces fonctionnalités, il est nécessaire de brancher le réfrigérateur à une alimentation en eau potable. Afin que la machine à glaçons fonctionne correctement, la pression d'eau doit être entre 30 et 125 psi. - Page 21 NS-RFD21CISS0 AVERTISSEMENTS : Vérifier que : • Utiliser les tuyaux fournis avec le réfrigérateur, ainsi que les accessoires d'installation de l'alimentation en eau. Ne jamais utiliser de tuyaux usagés; • connecter le tuyau d'alimentation en eau froide. Si la connexion s'est effectuée au tuyau d'eau chaude, le purificateur peut ne pas fonctionner correctement;...
-
Page 22: Connexion De L'alimentation En Eau Au Réfrigérateur
Réfrigérateur à 2 portes de 21 pi³ 4 Ouvrir de nouveau le robinet d'alimentation en eau et le clapet de fermeture, puis faire couler de l'eau dans la tuyauterie jusqu'à ce que l'eau soit claire. Remarque : La décoloration sombre initiale de l'eau est normale. 5 Fermer le clapet de fermeture. -
Page 23: Mise En Service Du Réfrigérateur
NS-RFD21CISS0 1 Connecter le tuyau d'alimentation en eau du domicile au raccord de compression monté. En cas d'utilisation d'une tuyauterie en cuivre, glisser l'écrou de compression (non fourni) et la bague (non fournie) sur le tuyau en cuivre (non fourni). -
Page 24: Utilisation Du Distributeur D'eau
Réfrigérateur à 2 portes de 21 pi³ Utilisation du distributeur d’eau Le distributeur d'eau est situé à l'intérieur du compartiment du réfrigérateur sur la gauche. 1 Ouvrir la porte gauche du réfrigérateur. 2 Positionner le verre à environ 1,5 po (4 cm) sous le distributeur, puis appuyer sur le levier avec le verre. Remarque : L'eau qui s'introduit dans le réfrigérateur passe par le filtre sous l'effet d'une pression accrue. -
Page 25: Utilisation Du Mode Energy Saving (Économie D'énergie)
NS-RFD21CISS0 Utilisation du mode Energy Saving (Économie d’énergie) Pour économiser de l'énergie, il est possible d'activer le mode Energy Saving. Quand le mode d'économie d'énergie (Energy Saving) est utilisé, la température du compartiment du réfrigérateur est automatiquement réglé sur 42 °F (6 °C) et celle du congélateur sur 2 °F (- 17 °C). -
Page 26: Retrait Et Installation Des Étagères En Verre
Réfrigérateur à 2 portes de 21 pi³ Retrait et installation des étagères en verre Le compartiment du réfrigérateur a deux étagères en verre. Vous pouvez les placer à des hauteurs différentes. Il est possible de retirer les de verre pour les nettoyer. Remarque : étagères 1 Pour enlever une étagère, la tirer délicatement vers l'avant, jusqu'à... -
Page 27: Entretien Du Réfrigérateur
NS-RFD21CISS0 Entretien du réfrigérateur Ce réfrigérateur a été conçu pour être utilisé tout au long de l'année avec un minimum de nettoyage et de maintenance. Lorsque le réfrigérateur est réceptionné pour la première fois, essuyer le châssis avec un détergent doux et de l'eau chaude, puis le sécher avec un chiffon sec. -
Page 28: Dégivrage Du Compartiment Du Congélateur
Réfrigérateur à 2 portes de 21 pi³ Dégivrage du compartiment du congélateur Conseil : Pour éviter les fuites d'eau lors du dégivrage, placer quelques torchons au sol devant le réfrigérateur. Bien que le compartiment du congélateur se dégivre automatiquement, une couche de givre peut se former sur les parois internes du compartiment, si le congélateur est ouvert fréquemment ou conservé... - Page 29 NS-RFD21CISS0 Afin de pouvoir boire l'eau la plus propre et fraîche du réfrigérateur, changer le filtre régulièrement. 1 Fermer l'arrivée d'eau. 2 Faire pivoter l'ancien filtre de 1/4 de tour dans le sens antihoraire, puis l'extraire. Filtre à eau 3 Extraire le filtre à eau du support de filtre. En fonction des impuretés de l'eau, il peut être difficile de retirer le filtre.
- Page 30 Réfrigérateur à 2 portes de 21 pi³ 4 Extraire le plateau du filtre à eau, puis le vider. Sécher autour des ouvertures du filtre, puis remettre le plateau dans son logement. 5 Insérer le nouveau filtre à eau dans le support du filtre. Support de filtre www.insigniaproducts.com...
-
Page 31: Remplacement Du Témoin Del
NS-RFD21CISS0 6 Tout en faisant pivoter le nouveau filtre dans le sens horaire, l'introduire à fond dans le support jusqu'à ce qu'il soit verrouillé dans son emplacement. 7 Ouvrir l'alimentation en eau et faire couler de l'eau dans le distributeur jusqu'à ce que l'eau soit claire (environ cinq minutes). -
Page 32: Déplacement Du Réfrigérateur
Réfrigérateur à 2 portes de 21 pi³ Déplacement du réfrigérateur 1 Débrancher le réfrigérateur de la prise secteur. 2 Retirer tous les aliments. 3 Fixer tous les éléments amovibles à l'intérieur du réfrigérateur avec du ruban adhésif. 4 Maintenir la porte fermée avec du ruban adhésif. 5 S'assurer que le réfrigérateur n'est pas incliné... - Page 33 NS-RFD21CISS0 PROBLÈME SOLUTION • Après avoir installé la conduite d'alimentation en eau, il est nécessaire d'attendre 12 heures avant de servir de l'eau. Si l'eau n'est pas suffisamment refroidie, le réfrigérateur prendra plus longtemps pour former de la glace. • S’assurer que la conduite d'eau est connectée et que le robinet d'eau est ouvert.
-
Page 34: Filtre À Eau
Réfrigérateur à 2 portes de 21 pi³ PROBLÈME SOLUTION La dissipation de chaleur du condensateur peut être responsable d'une sensation de chaleur de l'extérieur. Ceci est normal et se produit si : L'extérieur du réfrigérateur est • la température de la pièce est élevée; chaud. -
Page 35: Garantie Limitée D'un An
Description : Le distributeur* de produits de la marque Insignia garantit au premier acheteur de ce produit neuf de la marque Insignia (« Produit »), qu’il est exempt de défauts de fabrication et de main-d’œuvre à l’origine, pour une période d’un (1) an à partir de la date d’achat du Produit (« Période de garantie »). - Page 36 Pour toute information sur le produit, nous contacter avec les informations ci-après : 1-877-467-4289 www.insigniaproducts.com INSIGNIA est une marque de commerce de Best Buy et de ses sociétés affiliées. Distribuée par Best Buy Purchasing, LLC 7601 Penn Ave. South, Richfield, MN 55423 É.-U.
