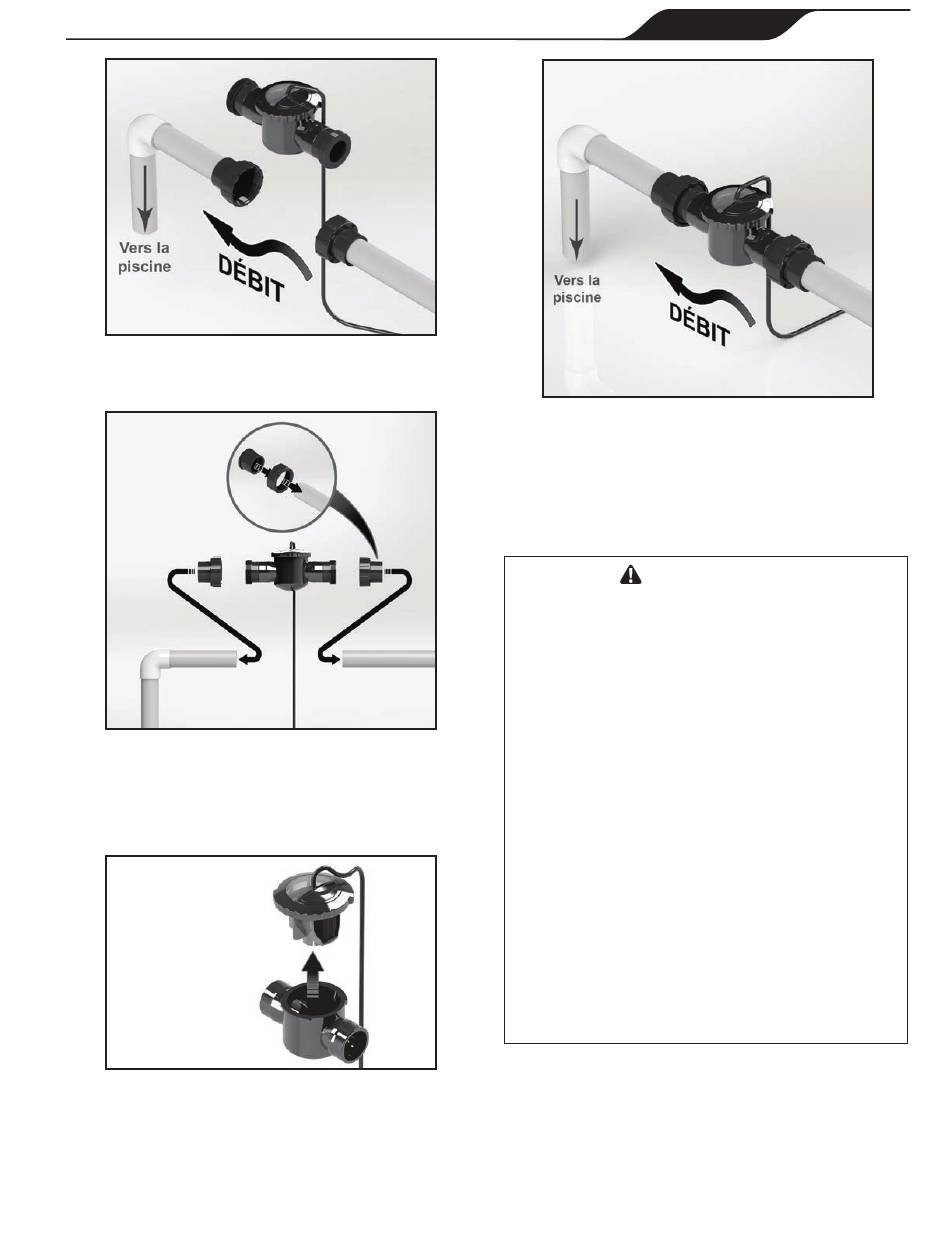

2. Retirer l'équipement existant et effectuer toutes les
coupes appropriées dans la conduite où la cellule
sera installée.
3. Retirer la cellule du boîtier, puis raccorder le boîtier
sur la conduite en s'assurant que les flèches de
l'indicateur de débit sur ce dernier correspondent à
la direction de l'écoulement de l'eau. Les conduites
doivent être propres et sèches avant d'y appliquer la
colle.
Si la direction de l'écoulement de l'eau ne
REMARQUE
correspond pas aux flèches sur le boîtier, la cellule ne
fonctionnera pas correctement.
AquaLink RS All Button Control Systems
®
|
Operation Manual
FRANÇAIS
4. Laisser le système sécher conformément aux
consignes fournies par le fabricant de la colle.
Lorsque la colle sera sèche, démarrer le système,
puis vérifier le débit de l'eau.
3.5 Câblage du bloc d'alimentation à la
source de courant
AVERTISSEMENT
Au moment de l'utilisation de produits électriques, des
précautions de base doivent toujours être suivies, entre
autres :
• DANGER : RISQUE DE DÉCHARGE ÉLECTRIQUE
POUVANT CAUSER DES BLESSURES GRAVES OU
LA MORT. Avant de tenter d'installer ou d'entretenir
le matériel, s'assurer que l'alimentation électrique
alimentant tout appareil a été débranchée ou éteinte
au disjoncteur. Raccorder uniquement à un circuit
protégé par un disjoncteur de fuite à la terre.
• Une mise à la terre est requise. L'appareil doit être
installé par un représentant de service qualifié et doit
être correctement mis à la terre (voir Section 3.6,
Liaison électrique).
• Pour éviter des dommages matériels, des blessures
graves ou la mort, ne jamais utiliser le panneau arrière
du châssis du bloc d'alimentation pour mettre à la terre
un autre équipement.
• Au moment de l'installation, laisser un espace d'accès
pour l'entretien de l'appareil.
• Sélectionner un fil de champ aux dimensions
appropriées, en fonction de la longueur du circuit
et en conformité avec les normes d'installation en
vigueur. Le câblage doit être fait uniquement par un
technicien qualifié.
1. Connecter le bloc d'alimentation à la source de courant
de la pompe de piscine en utilisant un fil isolé de 3,3 mm
(calibre 12) et un conduit. Câbler le bloc d'alimentation
au côté CHARGE d'une pompe ou au côté CHARGE du
relais de la minuterie de la pompe de la piscine de manière
à ce que le chlorateur ne puisse démarrer que lorsque la
pompe de la piscine démarre (voir Illustration 4).
