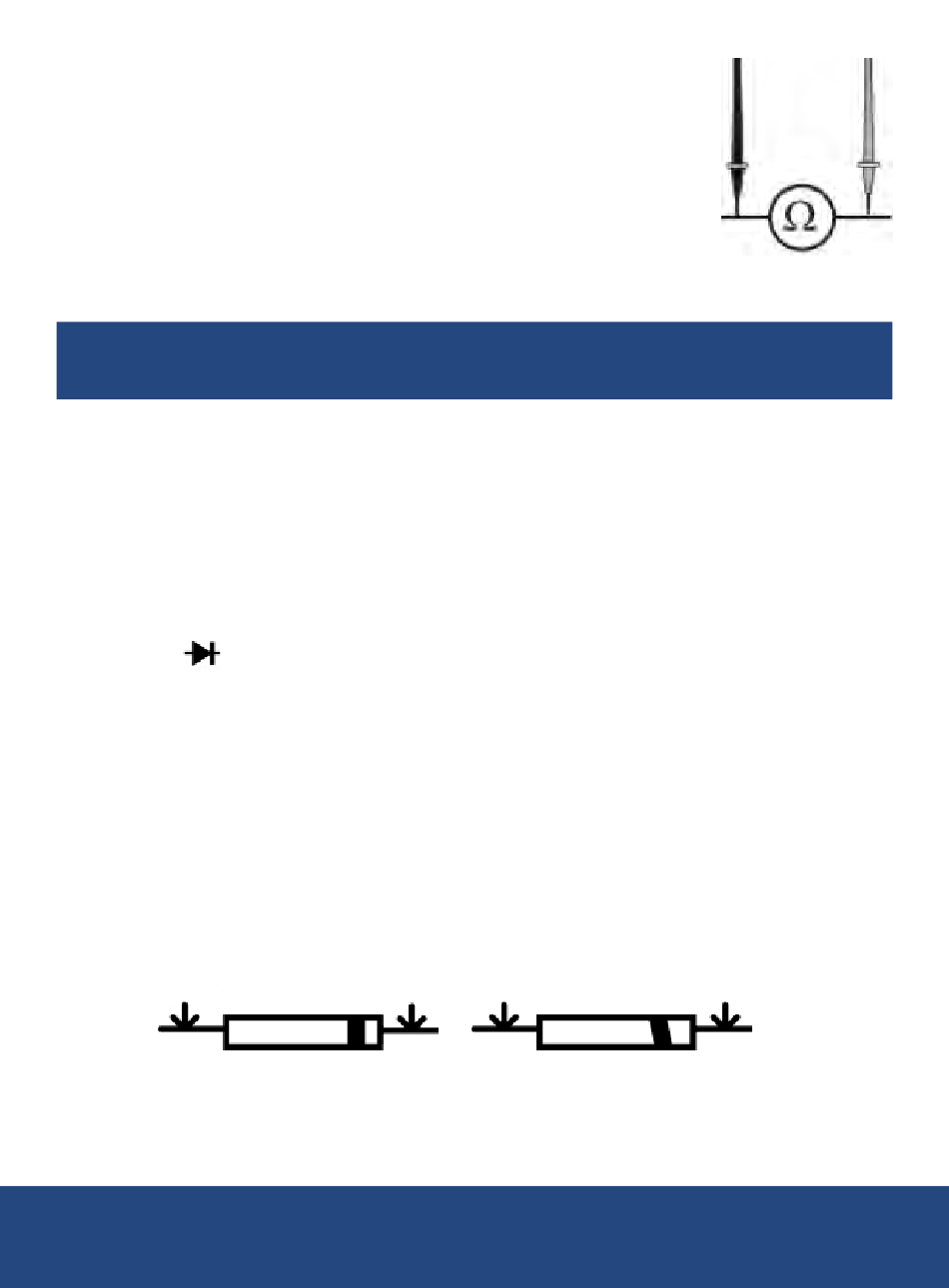

Mesure de la résistance
1.
Réglez le commutateur rotatif à la position Ω.
2.
Connectez les fils d'essai au compteur (voir
la section Connexion des fils d'essai pour plus
de détails).
3.
Touchez les embouts de la sonde d'essai d'un bout
à l'autre du circuit ou du composant en cours de
vérification comme illustré.
Remarque: Il est préférable de débrancher un côté de l'appareil sous
essai afin que le reste du circuit n'interfère pas avec la lecture.
4.
L'affichage ACL affichera la lecture obtenue.
Mesures de la diode et de la continuité
1.
Réglez le commutateur de fonction rotatif à la position Ω.
Connectez les fils d'essai au compteur (voir la section Connexion des
2.
fils d'essai pour plus de détails).
3.
Appuyez sur le bouton MODE jusqu'à ce que l'indicateur d'essai de
diode
4.
Touchez les sondes d'essai à la diode en cours de vérification tel
qu'illustré. La tension avant indiquera 0,4 V à 0,7 V. La tension
inverse sera indiquée par "OL". Les dispositifs court-circuités
indiqueront presque 0 mV et un dispositif ouvert sera indiqué par
"OL" dans les deux polarités. Pour les tests de continuité, si la
résistance est <150, une tonalité se fera entendre.
Sonde
rouge
Test avant
1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com
apparaisse à l'afficheur ACL.
Sonde
noire
REED Instruments
Sonde
Sonde
noire
Test inversé
rouge
suite...
