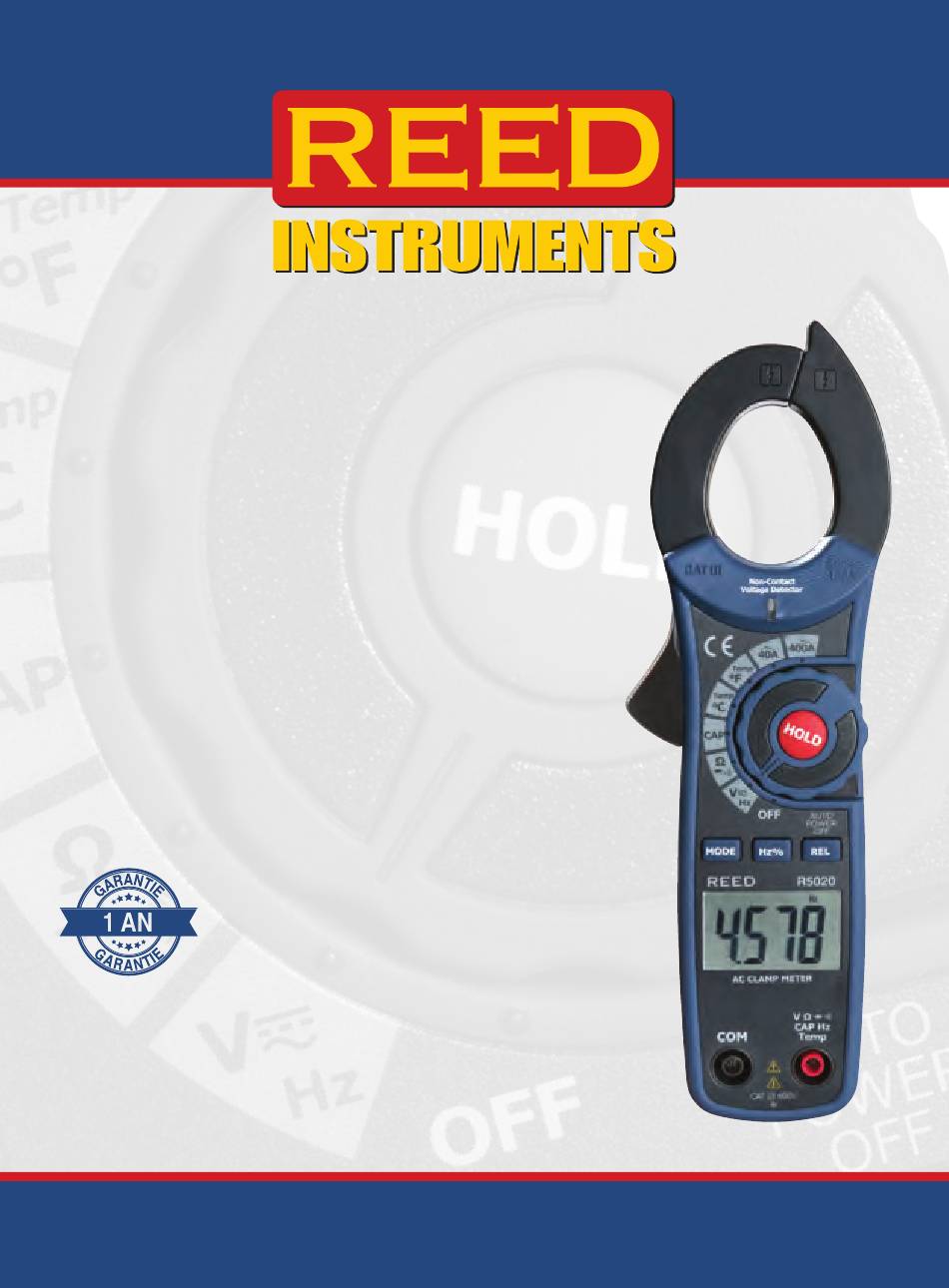

- Page 1 R5020 Pince ampèremétrique c.a. 1 AN 1 YEAR Manuel d’utilisation REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
-
Page 2: Table Des Matières
Remplacement des piles ................13 Applications ....................13 Accessoires et pièces de rechange.............13-14 Entretien du produit .................. 14 Garantie du produit .................. 14 Mise au rebut et recyclage du produit ............15 Service après-vente.................. 15 REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 3: Introduction
Introduction Merci d'avoir acheté cette Pince ampèremétrique c.a. REED R5020. Veuillez lire attentivement les instructions suivantes avant d'utiliser votre instrument. En suivant les étapes indiquées dans ce guide, votre appareil de mesure vous assurera des années de service fiable. Qualité du produit Ce produit a été... -
Page 4: Caractéristiques
• Boîtier en plastique double moulé durable • Classification de sécurité Cat. III 600V Comprend • Fils d'essai • Sonde à fil perlé • Adaptateur de thermocouple • Piles • Étui de transport souple REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 5: Spécifications
Résolution: 0.01, 0.1nF, 0.01, 0.1μF Fréquence Gamme: 10MHz Précision: ±(1.2% rdg. + 2 dgt.) Résolution: 0.01Hz Température Gamme: -20.0 à 760.0°C (-4.0 à 1400.0°F) Précision: ±(3% lect. + 5°C/9°F) Résolution: 1°F, 1°C suite... REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... - Page 6 Catégorie de surtension: CAT. III 600V Certifications du produit: Température de fonctionnement: 0 à 50°C (32 à 122°F) Température de stockage: -20 à 60°C (-4 à 140°F) Dimensions: 200 x 66 x 37mm Poids: 205g REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
-
Page 7: Description De L'instrument
Description de l'instrument R5020 7. Prise d'entrée COM 1. Pinces de courant 8. Couvercle du compartiment 2. Voyant lumineux tension c.a. des piles sans contact 9. Bouton de maintien 3. Déclencheur de la pince des données 4. Bouton de sélection du MODE 10. -
Page 8: Description De L'affichage
6. Unités de mesure 7. Indicateur de mode relatif 8. Indicateur de maintien des données 9. Indicateur sonore de continuité 10. Indicateur de mode d'essai de la diode 11. Indicateur de mode de gamme automatique REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 9: Mode D'emploi
Connectez les fils d'essai au compteur (voir la section Connexion des fils d'essai pour plus de détails). Branchez les fils d'essai en parallèle au circuit à vérifier tel qu'illustré. L'affichage ACL affichera la lecture obtenue. suite... REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 10: Mesure De La Résistance
"OL" dans les deux polarités. Pour les tests de continuité, si la résistance est <150, une tonalité se fera entendre. Sonde Sonde Sonde Sonde rouge noire noire rouge Test avant Test inversé suite... REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 11: Mesure De La Capacitance
Branchez la sonde de thermocouple en option de type K dans la prise d'entrée de thermocouple. Appuyez la tête de sonde de température sur la zone à mesurer. Lorsque la lecture est stable (jusqu'à 30 secondes), notez la valeur mesurée. suite... REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 12: Mesure De Tension C.a. Sans Contact
à zéro et créera un point de référence. Le symbole REL s'affichera à l'écran ACL. Les lectures futures afficheront une valeur qui est la différence entre la lecture réelle et la lecture relative en mémoire. suite... REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 13: Remplacement Des Piles
• LS-181 Connecteur mâle de type K • LS-109 Type K Surface Probe • TP-01 Sonde à fil perlé type K • LS-182 Connecteur femelle de type K • R1020 Fils d'essai avec fusibles intégrés suite... REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 14: Entretien Du Produit
été utilisé dans des conditions normales et entretenu adéquatement. L'entière responsabilité de REED Instruments se limite à réparer ou à remplacer le produit. REED Instruments ne sera pas tenu responsable des dommages causés à des biens ou personnes, s'ils sont causés par une utilisation non conforme de l'instrument ou si ce dernier... -
Page 15: Mise Au Rebut Et Recyclage Du Produit
Service après-vente Pour toute question au sujet de ce produit, veuillez communiquer avec votre distributeur REED autorisé ou le service à la clientèle REED Instruments par téléphone au 1-877-849-2127 ou par courriel à info@reedinstruments.com. Pour obtenir la dernière version de la plupart des guides d'utilisation, fiches techniques ou guides de produits, veuillez visiter www.reedinstruments.com... -
Page 16: Test Et Mesure En Toute Confiance
TEST ET MESURE EN TOUTE CONFIANCE DÉCOUVREZ NOS NOUVEAUX PRODUITS REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
