Sommaire des Matières pour REED R5020

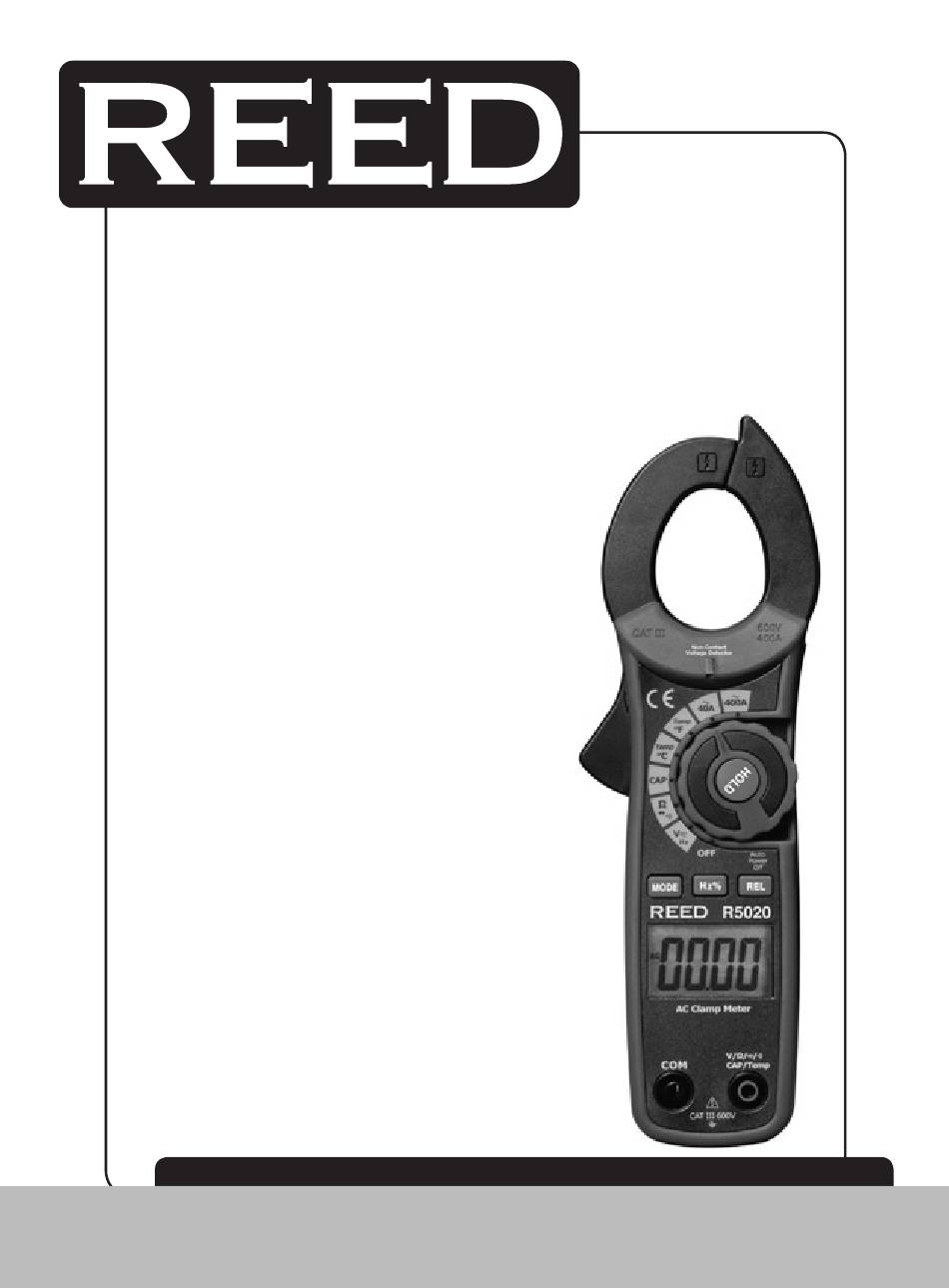

- Page 1 Black 1. VV R5020 Modèle Pantone 534 Blue - 100/80/30/5 Multimètre à pinces c.a. Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ Manuel d’utilisation reedinstruments 1-877-849-2127 | info@reedinstruments.com www.reedinstruments.com...
-
Page 2: Table Des Matières
Table des Matières Sécurité ..................3 Caractéristiques ................4 Spécifications ................4 Description de l’instrument ............5 Mode d’emploi ................6-9 Mesure de courant c.a..............6 Mesure de voltage c.a./c.c............7 Mesure de la résistance .............. 7 Mesures de diode et de continuité ..........7 Mesures de capacité... -
Page 3: Sécurité
Sécurité • Ne pas dépasser la gamme d’entrée maximale admissible d’une fonction • Ne pas mettre sous tension lorsque la fonction résistance est sélectionnée • Mettre l’interrupteur de fonction sur ARRÊT lorsque le multimètre n’est pas utilisé Mise en garde •... -
Page 4: Caractéristiques
• Les vérifications de voltage sur des prises électriques peuvent être difficiles et trompeuses à cause de l’incertitude de la connexion des contacts électriques encastrés • Si l’équipement est utilisé de façon non recommandée par le constructeur, la protection fournie par l’appareil pourrait être compromise Caractéristiques •... -
Page 5: Description De L'instrument
Test de diode: Courant d’essai 0.3mA typique de; Tension en circuit ouvert typique 1.5V DC Vérification de la continuité: Seuil <150Ω; Courant d’essai <0.5mA Ouverture de la mâchoire: 1.2” (30mm) maximum Alimentation: 2 piles 1.5V “AAA” Dimensions: 200 x 66 x 37mm Poids: 205g Inclus:... -
Page 6: Description De L'affichage
Description de l’affichage 1. Lecture principale de 4000 comptes 2. Indicateur de lecture négative 3. Indicateur c.a. / c.c. 4. Indicateur de mode Gamme Auto 5. Indicateur de mode Test Diode 6. Indicateur de continuité audible 9. Unités de mesure 7. -
Page 7: Mesure De Voltage C.a./C.c
Mesure de voltage c.a./c.c. 1. Insérer le fil test noir dans le terminal négatif COM et le fil test rouge dans le terminal positif V. 2. Mettre l’interrupteur en position V, et sélectionner c.a. ou c.c. avec le bouton MODE. Connecter les fils test en parallèle avec le circuit à... -
Page 8: Mesures De Capacité
Mesures de capacité 1. Pour éviter les chocs électriques, déconnecter l’alimentation de l’unité avant de la tester, et décharger tous les condensateurs avant de prendre des mesures de capacité. Enlever les piles et débrancher le cordon d’alimentation. 2. Mettre l’interrupteur rotatif en position CAP. 3. -
Page 9: Mesure De Tension Sans Contact
Mesure de tension sans contact Placer l’embout de la sonde sur la maille chaude ou l’insérer dans le côté chaud de la prise électrique. Si une tension c.a. est présente, le détecteur l’allumera. Les mailles des câbles électriques sont souvent tordues. Pour de meilleurs résultats, frotter l’embout de la sonde le long du cordon pour s’assurer d’un placement proche de la maille sous tension. - Page 10 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow ________________________________________________ Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Blue - 100/80/30/5 Pantone 534 Blue...
- Page 11 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow ________________________________________________ Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Blue - 100/80/30/5 Pantone 534 Blue...
- Page 12 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow ________________________________________________ Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Blue - 100/80/30/5 Pantone 534 Blue...
