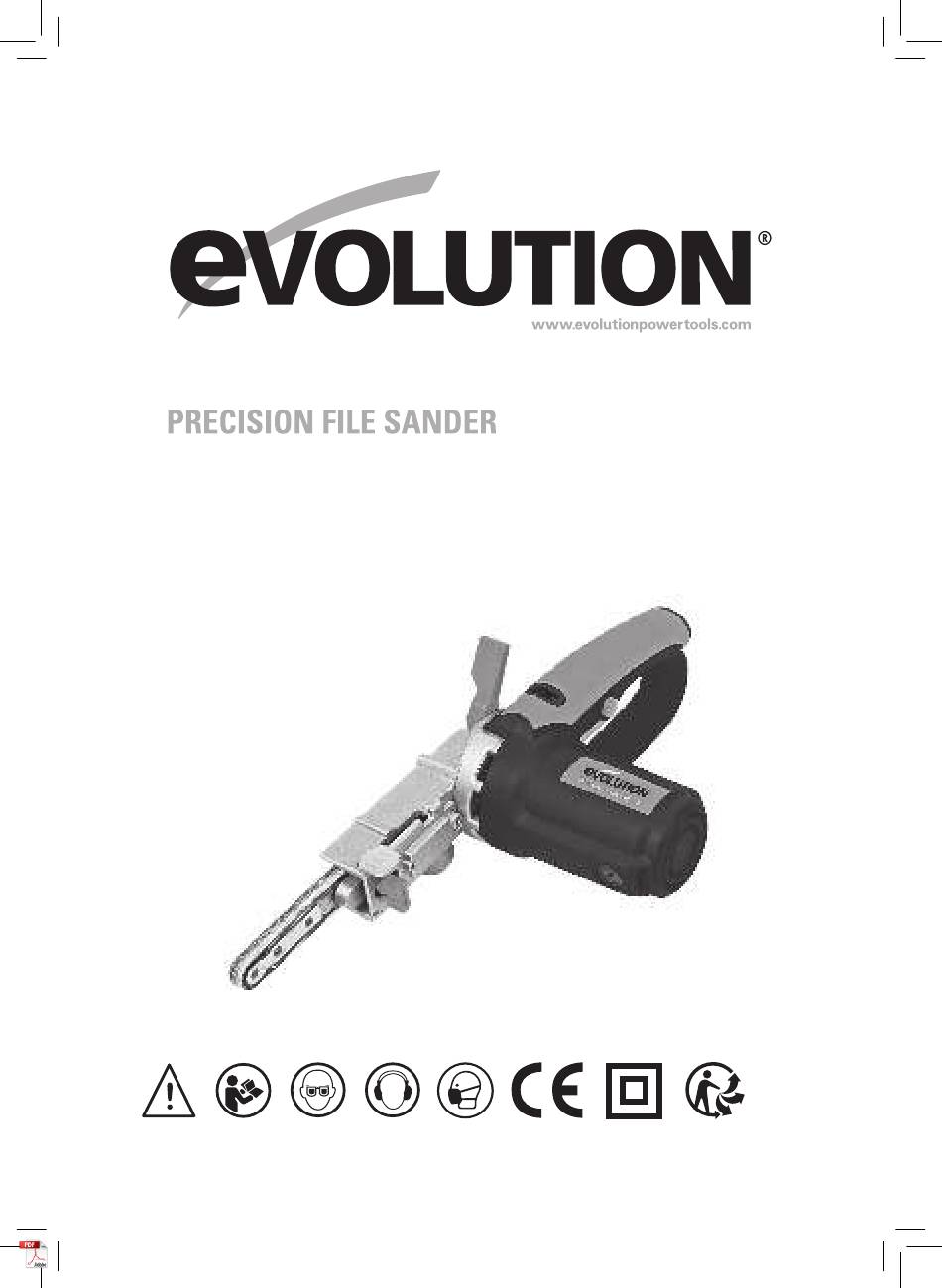

  • Page 1 Original Instructions Instructions D’origine Written in UK English Date Published: 01/11/2017...
  • Page 2: Important

    Congratulations on your purchase not exhaustive) blades, cutters, drills, chisels of an Evolution Power Tools Machine. or paddles etc. In no event shall Evolution Please complete your product registration Power Tools be liable for loss or damage ‘online’ as explained in the A4 online...
  • Page 3 www.evolutionpowertools.com SPECIFICATIONS MACHINE SPECIFICATIONS METRIC IMPERIAL Motor EU (230-240V ~ 50/60 Hz) 400W No Load Speed 300-1700m/min 300-1700m/min Weight 1.75kg 4lbs BELT SIZES METRIC IMPERIAL Width 13mm 1/2” Length 457mm 18” NOISE & VIBRATION DATA Sound Pressure L (Under Load) 80.2dB(A) K=3dB(A) Sound Power Level L (Under Load)
  • Page 4: General Safety Rules

    www.evolutionpowertools.com GENERAL SAFETY RULES outdoor use reduces the risk of electric shock. f) If operating a power tool in a damp location is unavoidable, use a residual Read and understand all instructions before current device (RCD) protected supply. Use operating this product. Failure to follow all of an RCD reduces the risk of electric shock.
  • Page 5: Health Advice

    When servicing a tool, use only genuine i) Do not apply excessive force to the Evolution replacement parts. Follow machine in an attempt to slow it down instructions in the Maintenance section of this quickly after ‘switch off’. Allow the belt to manual.
  • Page 6: Machine Overview

    www.evolutionpowertools.com MACHINE OVERVIEW 1. SANDING BELT RELEASE LEVER 5. SPEED CONTROL 2. BELT CENTRING CONTROL SCREW 6. ON/OFF TRIGGER SWITCH 3. DUST OUTLET PORT 7. SOFT GRIP AREA 4. SANDING ARM LOCKING LEVER 8. TRIGGER LOCK BUTTON...
  • Page 7: Items Supplied

    The need to identify warning and/or instruction labels are missing safety measures and to protect the operator or damaged. Contact Evolution Power Tools are based on an estimation of exposure in the for replacement labels.
  • Page 8 www.evolutionpowertools.com OPERATION Note: This machine is supplied with two (2) Sanding Heads – a single wheeled head and a twin wheeled head. (Fig. 1) This gives the operator the opportunity to select the head best suited to the task in hand. Either head accepts the standard sanding belts supplied.
  • Page 9 www.evolutionpowertools.com 2. Replacing/changing a Sanding Belt WARNING: Always ensure that the machine is disconnected from its power source before attempting to change or replace the sanding belt. • Pull the belt release lever (located just above the belt tracking control knob) upwards to release the tension on the belt.
  • Page 10 www.evolutionpowertools.com 4. Positioning the Sanding Arm For operator convenience and operational efficiency the position of the sanding arm relative to the machines handle can be adjusted through approximately 120˚. (Fig.8) WARNING: Always ensure that the machine is disconnected from its power source before repositioning the sanding arm. To reposition the Sanding Arm: •...
  • Page 11 www.evolutionpowertools.com As an approximate guide: Material Belt Grit Solid Wood Chipboard 60/80 Veneered Wood Plastics Steel Fig. 12 Paint Removal 40/60 Acrylics 9. Using the machine This is a compact but powerful machine and should only be used by competent operators who have read and understood the Instruction Manual.
  • Page 12: Environmental Protection

    www.evolutionpowertools.com MAINTENANCE Note: Any maintenance must be carried out with the machine switched off and disconnected from the power supply. Check that all safety features and guards are operating correctly on a regular basis. Only use this machine if all guards/safety features are fully operational.
  • Page 13: Ec Declaration Of Conformity

    EC DECLARATION OF CONFORMITY The manufacturer of the product covered by this Declaration is: UK: Evolution Power Tools Ltd. Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
  • Page 14: Garantie Limitée Evolution

    à l’une des conditions précédentes rapide si jamais nécessaire. Nous vous de la vente et n’est nullement lié par Evolution remercions sincèrement de choisir un produit Power Tools. Evolution Power Tools.
  • Page 15: Caractéristiques

    www.evolutionpowertools.com CARACTÉRISTIQUES SPÉCIFICATIONS DE LA MACHINE METRIC IMPERIAL Moteur EU (230-240V ~ 50/60 Hz) 400 W Vitesse À Vide 300-1700m/min 300-1700m/min Poids 1.75 kg 4 lbs TAILLES CEINTURE METRIC IMPERIAL Largeur 13 mm 1/2” Longueur 457 mm 18” NOISE & VIBRATION DONNÉES De Pression Acoustique (En Charge) 80.2 dB(A) K= 3 dB(A) Niveau De Puissance Acoustique L...
  • Page 16 www.evolutionpowertools.com d ) Ne pas maltraiter le cordon . Ne pièces en mouvement. jamais utiliser le cordon pour porter , tirer g ) Si des dispositifs sont fournis pour ou débrancher l’outil électrique . Garder le le raccordement de l’extraction de cordon loin de la chaleur , de l’huile , des bords la poussière et des installations de collecte , s’assurer qu’ils sont connectés...
  • Page 17: Regles De Securite Pour Ponceuses

    état . Ne pas utiliser usé , déchiré uniquement des pièces de rechange ou endommagé bandes abrasives . Evolution . Suivez les instructions de la g ) la mesure du possible la pièce doit être bien fixée pour empêcher le mouvement .
  • Page 18: Aperçu De La Machine

    www.evolutionpowertools.com APERÇU DE LA MACHINE 1. COURROIE DE PONÇAGE LEVIER 5. COMMANDE DE VITESSE 2. CEINTURE CENTRAGE VIS DE COMMANDE 6. ON / OFF GÂCHETTE 3. DUST SORTIE PORT 7. ZONE DE SOFT GRIP 4. BRAS DE PONÇAGE LEVIER DE BLOCAGE 8.
  • Page 19: Labels Et Symboles

    La nécessité d’identifier les mesures de et / ou instructions sont manquants ou sécurité et pour protéger l’opérateur sont endommagés. Contactez Evolution Power basées sur une estimation de l’exposition Tools pour des étiquettes de remplacement. dans les conditions réelles d’utilisation (en...
  • Page 20: Fonctionnement

    www.evolutionpowertools.com FONCTIONNEMENT Remarque: Cette machine est livrée avec deux chefs ( 2 ) de ponçage - une seule tête roues et une double tête à roues . (Fig. 1) Cela donne à l’ opérateur la possibilité de choisir la tête le mieux adapté...
  • Page 21 www.evolutionpowertools.com 2 . Remplacement / modifier une ceinture de ponçage AVERTISSEMENT : Toujours s’assurer que la machine est déconnectée de sa source d’alimentation avant de tenter de modifier ou de remplacer la bande de ponçage . • Tirez le levier de déverrouillage de la ceinture ( situé juste au-dessus du bouton ceinture de contrôle de suivi ) vers le haut pour libérer la tension de la courroie .
  • Page 22 www.evolutionpowertools.com 4 . Positionner le bras de ponçage Pour un confort d’utilisation et l’efficacité opérationnelle de la position du bras de ponçage par rapport à la poignée de machines peut être ajustée par environ 120 ˚ . ( Fig.8 ) AVERTISSEMENT : Toujours s’assurer que la machine est déconnectée de sa source d’alimentation avant de repositionner le bras de ponçage .
  • Page 23 www.evolutionpowertools.com A titre indicatif : Matériel Ceinture Grit En bois massif Aggloméré 60/80 Bois plaqués Plastiques Acier Fig. 12 Décapage de Peinture 40/60 Acryliques 9 . Utilisation de la machine C’est une machine compact mais puissant et doit être utilisé uniquement par des opérateurs compétents qui ont lu et compris le manuel d’instructions .
  • Page 24: Entretien

    www.evolutionpowertools.com ENTRETIEN Remarque : Tout entretien doit être effectué avec la machine éteinte et déconnectée de l’alimentation . Vérifier que tous les dispositifs de sécurité et de protection fonctionnent correctement sur une base régulière. N’utilisez cette machine si tous caractéristiques gardiens / de sécurité sont pleinement opérationnels .
  • Page 25: Déclaration Ce De Conformité

    En accord avec EN ISO 17050-1:2004. Le fabricant du produit couvert par cette déclaration est.: UK: Evolution Power Tools Ltd. Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
  • Page 26 www.evolutionpowertools.com Notes...
  • Page 27 www.evolutionpowertools.com Notes...
  • Page 28 Evolution Power Tools Ltd Evolution Power Tools LLC Evolution Power Tools SAS 61 Avenue Lafontaine Venture One 8363 Research Drive Longacre Close Davenport 33560 Holbrook Industrial Estate Iowa Carbon-Blanc Sheffield 52806 Bordeaux S20 3FR +44 (0)114 251 1022 +1 866-EVO-TOOL...
