4.3- Utilizzare esclusivamente acqua dolce e filtrata. L'impiego
di acqua salata e/o contenente particelle solide di dimensioni
superiori a 20µm, provoca una rapida usura degli organi interni
della valvola, compromettendone il corretto funzionamento. E'
possibile additivare l'acqua aggiungendo detergenti poco
aggressivi, biodegradabili e comunque conformi alle norme
vigenti nel Paese d'utilizzo.
4.4- Negli impianti per la produzione di acqua calda
la temperatura del liquido a contatto con la valvola
deve sempre essere inferiore al valore indicato sul
libretto e/o sulla valvola stessa. Evitare la
formazione di vapore o acqua surriscaldata.
4.5- A fine lavoro e/o prima di eseguire qualsiasi intervento
sull'impianto o sulla valvola, scaricare la pressione agendo sul
pomolo/vite di regolazione e aprendo la pistola o il dispositivo di
comando per qualche secondo. Orientare il getto generato dalla
pressione residua verso il basso per evitare danni o pericoli.
4.6- Per ragioni di sicurezza consigliamo di installare sulla linea
di alta pressione dell'impianto
sovrapressione o sicurezza opportunamente tarata.
4.7- Per il collegamento della valvola all'impianto è preferibile
utilizzare tubi flessibili montati in maniera da evitare gomiti a
90°, strozzature e sifoni che possono incamerare dannose bolle
d'aria. I diametri di passaggio acqua dei tubi e dei raccordi
devono essere uguali ai relativi diametri interni delle filettature di
ingresso, di scarico (by-pass) e di uscita della valvola. Inoltre i
tubi devono essere correttamente scelti in funzione delle
pressioni e portate previste e utilizzati sempre all'interno dei
campi di lavoro indicati dal costruttore dei tubi e riportati sui tubi
stessi.
4.8- Serrare i raccordi per i collegamenti della valvola come
indicato:
Raccordo di uscita
Coppia / Torque Nm ±5%
90 35 70 45
G1/2" G1/4" G3/8" M14x1,5 M20x1,5 M22x1,5 M24x1,5
Filettatura
Raccordo di by-pass
Coppia / Torque Nm ±5%
180
Filettatura
G3/4"
4.9- Per assicurare la tenuta interporre una rondella metallica
con anello in gomma tra i raccordi o inserire un appropriato
materiale di tenuta sul filetto.
ATTENZIONE: Utilizzare raccordi con filettature cilindriche (non
coniche) e adeguati, per materiale e forma, alle pressioni di
lavoro e alle coppie di serraggio indicate.
4.10- Utilizzare la pastiglia pos.1 per la tenuta tra nipplo pos.44
o il tappo pos.45 e il corpo valvola (in caso di dubbi contattare il
servizio assistenza Interpump Group).
4.11- Collegare sempre il raccordo di scarico acqua (by-pass)
della valvola a un tubo per evitare una eccessiva rumorosità
causata dall'uscita dell'acqua dallo scarico libero.
4.12- Prima della messa in servizio dell'impianto consigliamo di
verificare la corretta installazione delle attrezzature effettuando
una prima accensione di collaudo.

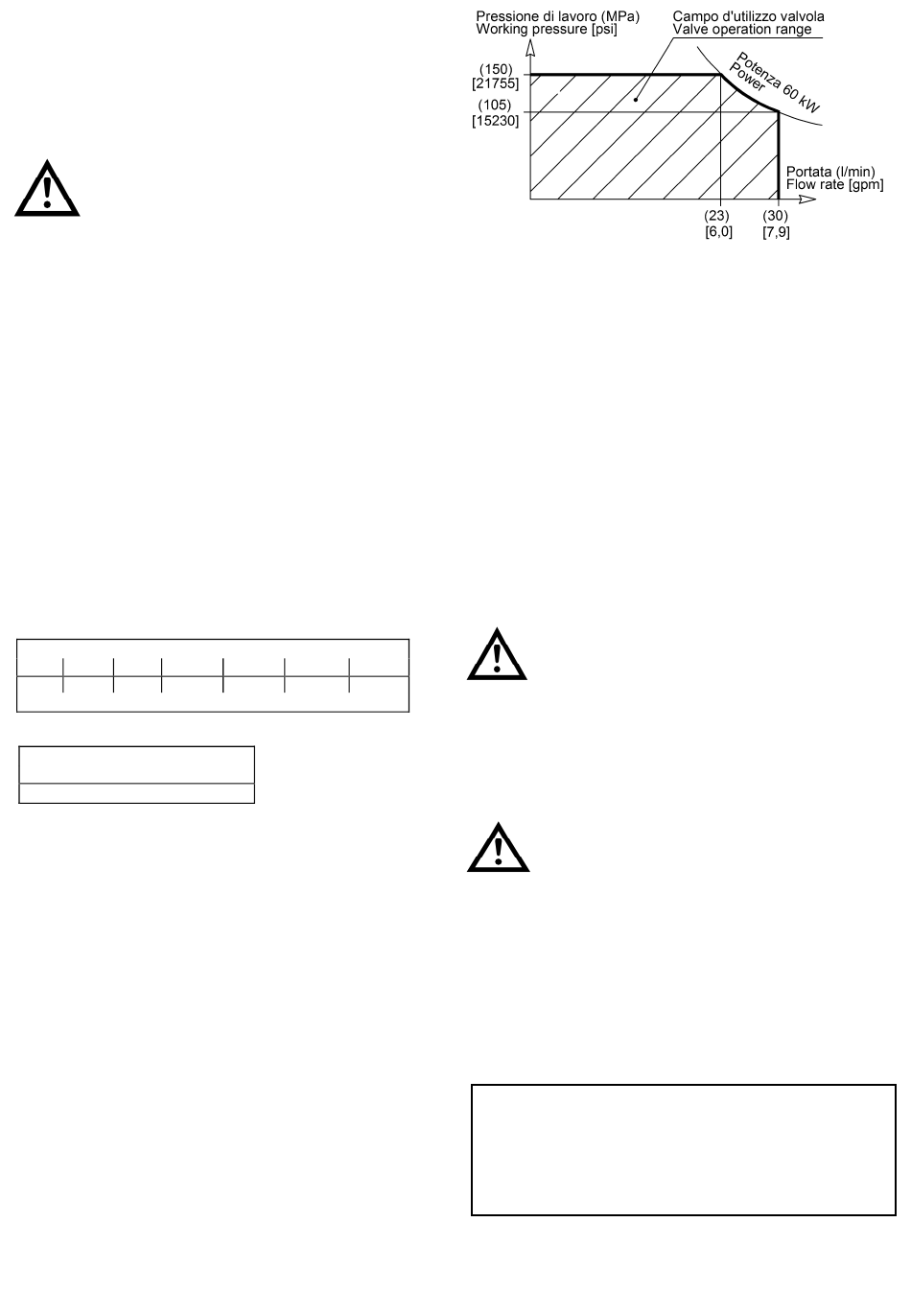

4.13- Per ottimizzare
necessario limitare il campo d'utilizzo della valvola in funzione
della pressione e portata della pompa a una potenza massima
di 60 kW (80 HP). Questo significa utilizzare pompe, come si
vede dal grafico, che per pressioni massime di lavoro di
150MPa (1500bar-21755psi) producono portate di circa 23
L/min e per portate massime di 30L/min generano pressioni di
circa 105 MPa (1050 bar – 15230 psi).
anche una valvola
95 125 160
l'abbinamento pompa-valvola
4.14- ATTENZIONE: Se la valvola è utilizzata in ambienti a
bassa temperatura con rischio di gelo, assicurarsi, prima della
messa in funzione, che non ci sia ghiaccio all'interno e/o non sia
bloccata.
5- MANUTENZIONE
di
5.1- La manutenzione e le riparazioni devono essere fatte
esclusivamente da personale qualificato ed autorizzato. Prima
di ogni intervento assicurarsi che la valvola e l'impianto siano
disattivati e messi "fuori servizio".
5.2- Una corretta manutenzione favorisce una durata di
funzionamento più lunga e il mantenimento delle migliori
prestazioni.
5.3- Controllare periodicamente la pulizia esterna della valvola,
eventuali perdite di acqua e/o malfunzionamenti. Se necessario
provvedere alla sostituzione dei particolari interessati. In caso di
dubbi contattare il servizio assistenza Interpump Group.
5.4- Sostituire i particolari della valvola solo con ricambi
originali.
ATTENZIONE: Dopo gli interventi di manutenzione
assicurarsi di rimontare la valvola correttamente per
riprodurre le condizioni iniziali. Rispettare le coppie di
serraggio e ripetere la taratura come descritto
precedentemente.
5.5- La valvola è costituita interamente da materiali non tossici o
pericolosi, comunque, in caso di rottamazione, consigliamo di
non disperderla nell'ambiente ma consegnarla presso un centro
di smaltimento autorizzato o rivolgersi al più vicino Centro di
Assistenza Autorizzato INTERPUMP GROUP.
Per nessun motivo manomettere la valvola e/o
utilizzarla per scopi diversi da quelli per i quali è
stata prodotta.
In caso contrario il costruttore declina ogni
responsabilità
sicurezza della stessa.
6- CONDIZIONI DI GARANZIA
6.1- Il periodo e le condizioni di garanzia sono contenute nel
contratto di acquisto.
6.2- La garanzia perde validità se la valvola è usata per scopi
impropri, utilizzata con prestazioni superiori a quelle dichiarate,
riparata con ricambi non originali o se risulta danneggiata per
l'inosservanza delle istruzioni d'uso o per manomissioni non
autorizzate.
Copyright
Il contenuto di questo libretto è di proprietà di Interpump Group.
Le istruzioni contengono descrizioni tecniche ed illustrazioni che non
è
possono essere copiate e/o riprodotte interamente od in parte né
passate a terzi in qualsiasi forma e comunque senza l'autorizzazione
scritta della proprietà.
I trasgressori saranno perseguiti a norma di legge con azioni
appropriate.
Le informazioni presenti su questo libretto possono essere variate senza
preavviso.
- -
