ATTENTION
Lorsque la tension de la carte de commande
est appliquée au MCD3000, tous les voyants
et tous les segments de l'afficheur numérique sont
allumés pendant env. 1 s afin de tester leur
fonctionnement.
Commande à distance
Les circuits à distance reliés aux entrées de
commande du MCD3000 peuvent être utilisés pour
faire fonctionner le démarreur en mode commande à
distance. Se reporter au chapitre Installation de ce
manuel pour de plus amples renseignements sur les
options de câbles de commande.
Communication série
La liaison série RS 485 peut être utilisée pour
commander le fonctionnement lorsque le démarreur
est soit en mode local , soit en mode à distance. La
programmation du MCD 3000 à travers la liaison série
est aussi possible Se reporter au chapitre installation
de ce manuel pour de plus amples renseignements
sur les fonctions de communication série.
Temporisation du redémarrage
Le Par. 15 Temporisation du redémarrage permet de
régler une durée minimale entre la fin d'un arrêt et le
début du démarrage suivant. Au cours de cette
période, le voyant LED à droite de l'afficheur
numérique clignote, indiquant que le moteur ne peut
être démarré.
aramètres process 2
P
Le MCD3000 a deux process moteur.
·
Process 1: Par. 1 à 9
·
Process 2: Par. 25 à 33

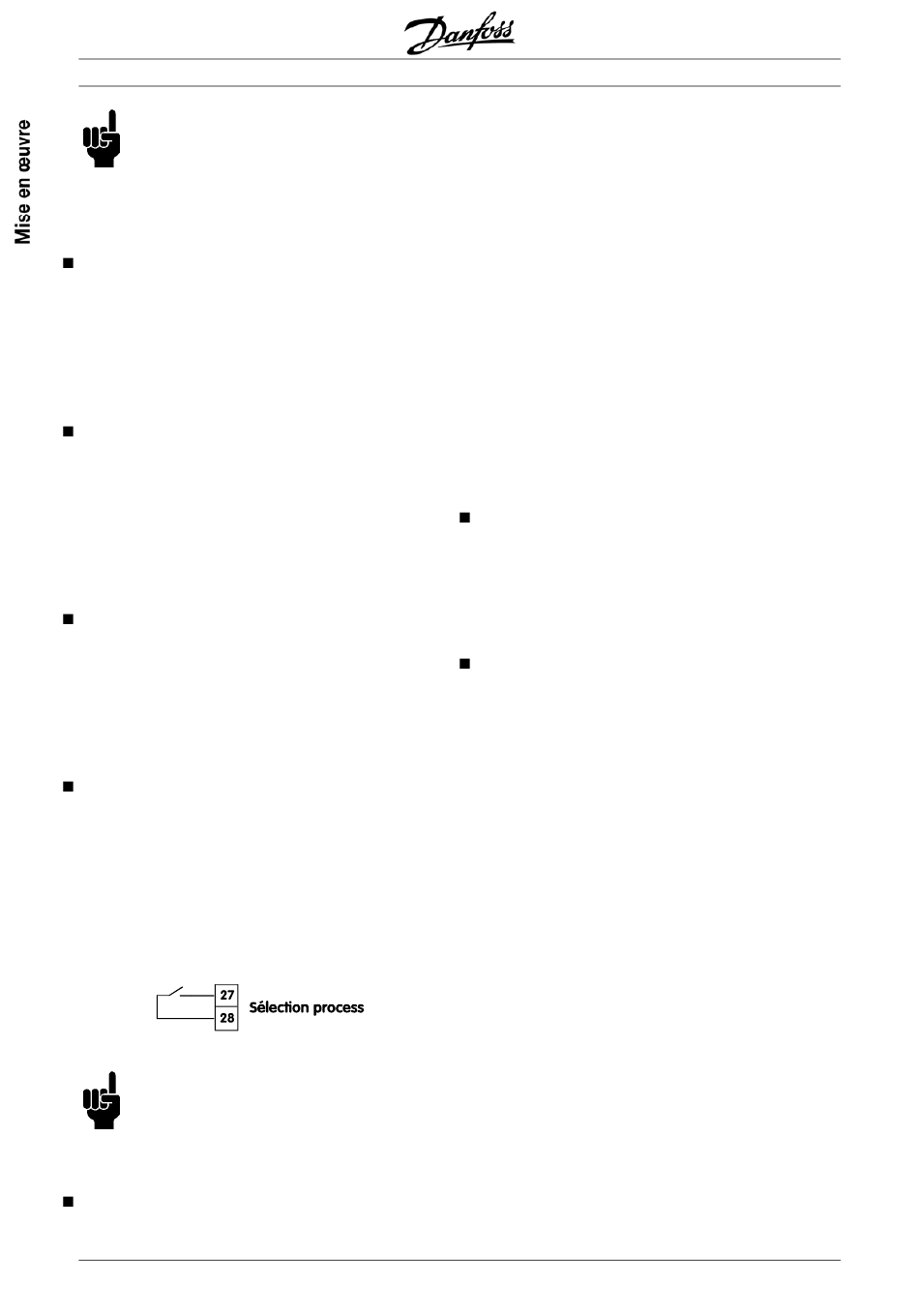

Lorsque le MCD3000 est inactif et reçoit un ordre de
démarrage, il contrôle l'entrée de sélection process.
Contact 27 28 ouvert = Sélection process 1
Contact 27 28 fermé = Sélection process 2.
ATTENTION
Si l'ordre de démarrage est donné lorsque le
MCD3000 est en train de s'arrêter (arrêt
progressif ou frein CC), le MCD3000 redémarre sans
contrôler l'entrée process.
Modèle thermique moteur
La protection contre la surcharge du moteur du
MCD3000 est un modèle thermique moteur avancé.
30
MCD Série 3000
La température du moteur est calculée en continu par
le microprocesseur qui emploie un modèle
mathématique sophistiqué pour refléter avec précision
la dissipation de chaleur du moteur au cours de toutes
les étapes de fonctionnement, par ex. Démarrage,
Fonctionnement, Arrêt en cours et Arrêté.
Du fait qu'il fonctionne en continu, le modèle
thermique moteur élimine le besoin de systèmes de
protection comme par ex. Temps de démarrage
excessif, Nombre limité de démarrage par heure, etc.
Il est possible de visualiser l'état du modèle thermique
moteur dans l'afficheur numérique lorsque le
MCD3000 n'est pas en mode programmation. Utiliser
les touches [+/-] pour changer le paramètre indiqué
dans l'afficheur numérique.
La température du moteur est indiquée en % de la
température maximale. Un arrêt pour surcharge
apparaît à 105%.
Tests de pré-démarrage
A la réception d'un ordre de démarrage, le démarreur
MCD3000 active la sortie de contacteur de ligne (si
programmée), puis effectue une série de tests avant
d'appliquer la tension aux bornes du moteur et de faire
fonctionner le relais en "sortie active" (si programmé).
Fonctionnement après coupure secteur
Lorsque la tension de la carte de commande est
appliquée, le MCD3000 peut être soit en mode local
soit en mode à distance (Cela dépend de l'état dans
lequel était programmé préalablement le démarreur).
S'il est en mode à distance, l'état des entrées de
commande à distance est contrôlé et en présence
d'un ordre de commande, le moteur est démarré.
S'il est en mode local, le moteur ne sera redémarré
qu'après avoir activé la touche [START].
MG.15.A4.04 - VLT est une marque déposée Danfoss
