Exemples de circuits de commande

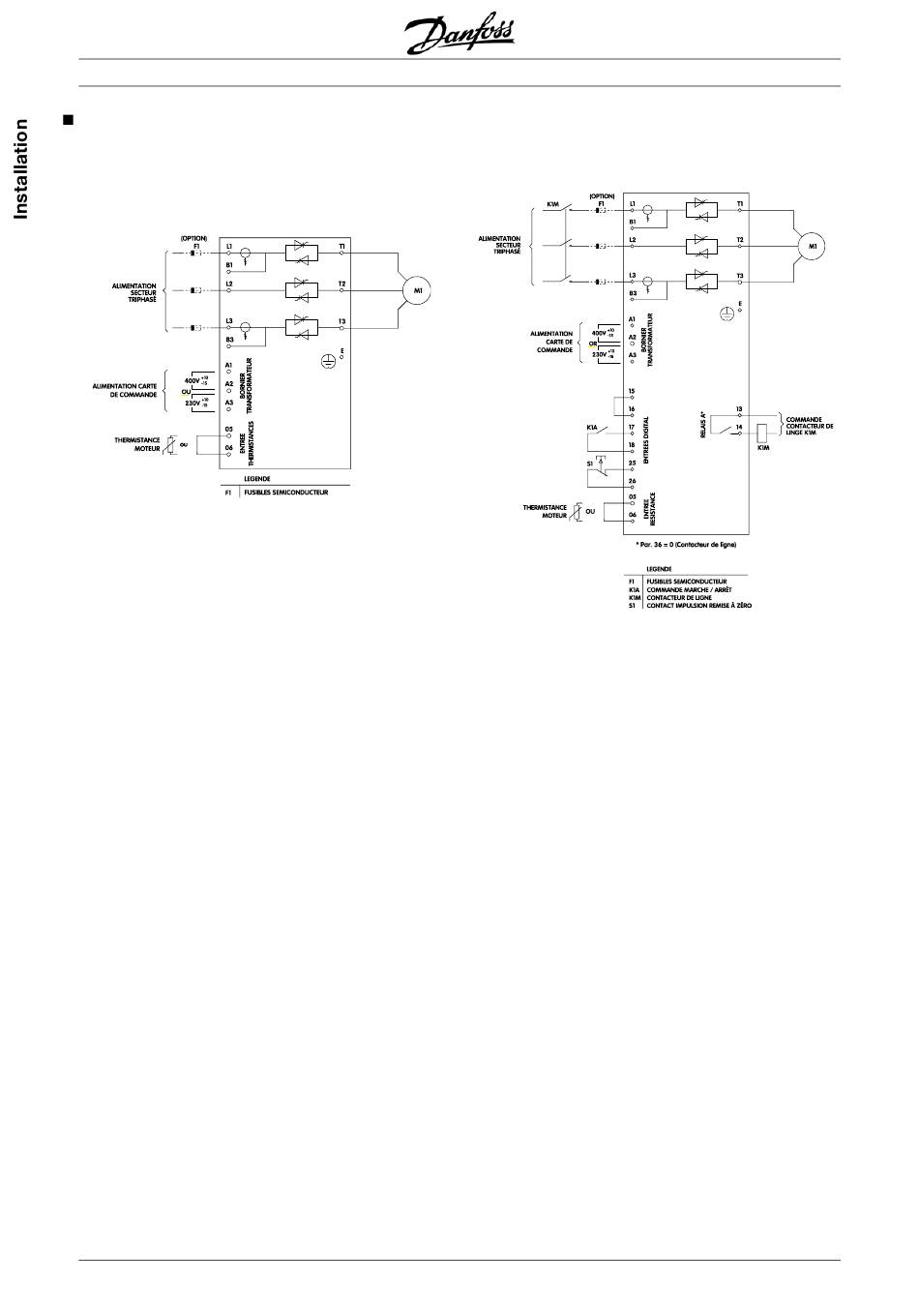

Exemple 1. Une installation de base dans laquelle le
fonctionnement du moteur est commandé à l'aide du
panneau de commande locale du MCD3000.
Notes :
1. Le MCD3000 doit être en mode local afin de
fonctionner avec ce circuit. Utiliser la touche
[LOCAL/REMOTE] pour changer entre mode local
et mode à distance.
10
MCD Série 3000
Exemple 2. MCD3000 installé avec un contacteur de
ligne et commandé par un interrupteur Marche / Arrêt
et remise à zéro.par impulsion
Notes :
1. Le MCD3000 doit être en mode à distance afin de
fonctionner avec ce circuit. Utiliser la touche
[LOCAL/REMOTE] pour changer entre mode local
et mode à distance.
2. Le relais de sortie A doit être programmé pour la
fonction contacteur de ligne. Se reporter au Par.
36 Relais A – Affectation de fonction.
