Receiver - Wall-Mounted Shutter Module
Bitte schalten Sie vor Beginn der Installation die Hauptsicherung aus.
Anschluss des Wandschalters.
Anschluss von L und N Eingängen
L :steht für Eingang L 230V - 50 Hz
N : steht für Eingang Nullleiter 230V - 50Hz
Anschluss von L +
N Ausgängen
N : Nullleiter
Einbau des Wandschalters.
Wanddose : Durchmesser 65mm, Tiefe 40mm
1. Nehmen Sie vorsichtig den Taster vom Wandschalter ab.
2. Schließen Sie die Kabel an den Wandschalter in der Wanddose
an, und befestigen Sie anschließend den Wandschalter mit den
mitgelieferten Schrauben in der Wanddose.
Schalten Sie jetzt die Hauptsicherung wieder ein!
Einprogrammieren der Adresse des
Wandschalters (eindeutige Adressensteuerung)
Eine Adresse besteht aus Haus-Code und Geräte-Code, bitte
beachten Sie das Handbuch des Senders um die genaue Adresse
für den Empfänger heraus zu finden. Die folgende Vorgehensweise
beschreibt das Einprogrammieren von einer oder auch mehreren
Adressen vom Sender in den Empfänger RMA.
July 2009
LIVE UP ausgang zu
Motorization
LIVE DOWN ausgang
zu Motorization

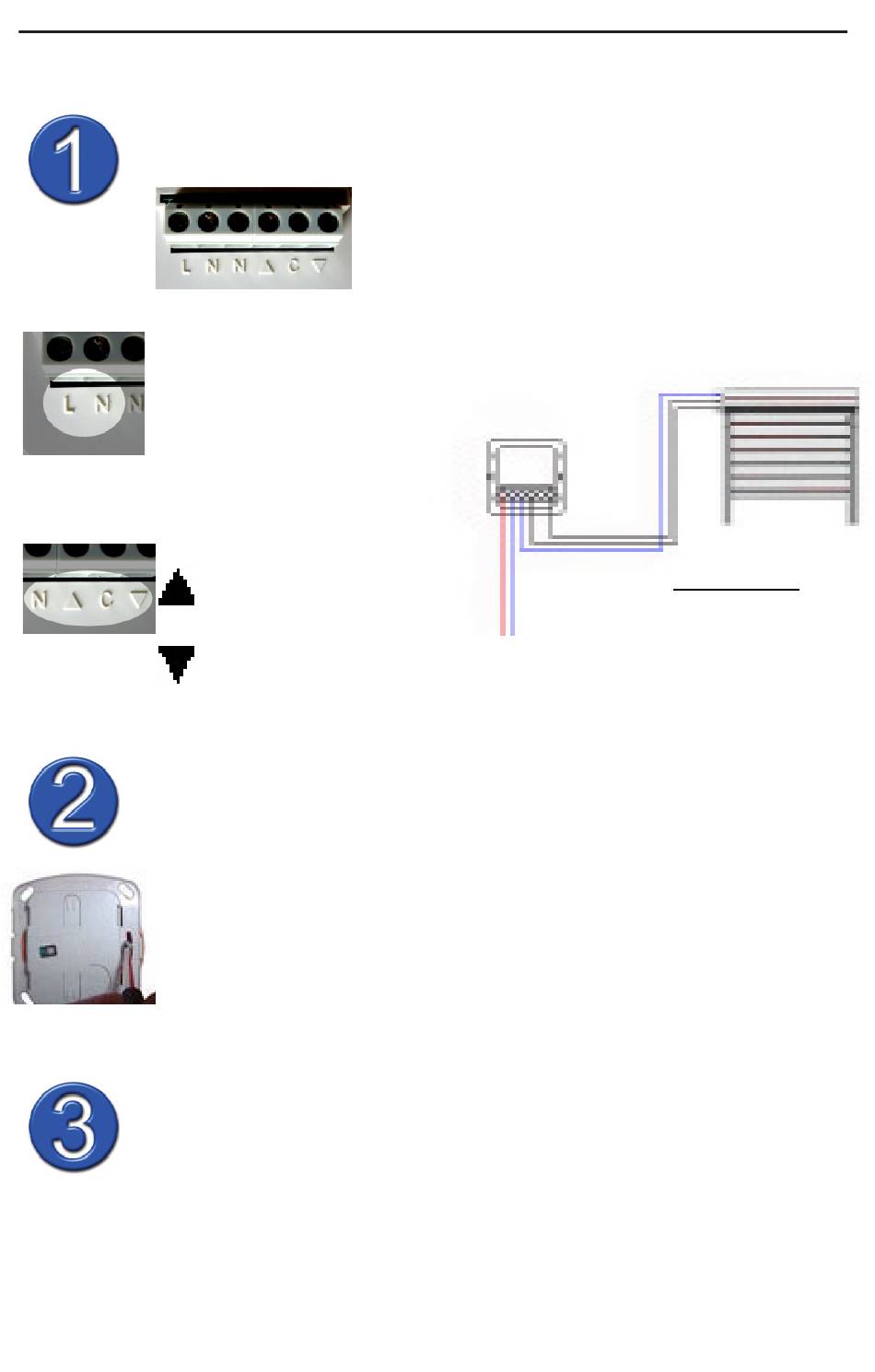

Anschluss Klemmenblock
Schließen Sie alle Leitungen, wie im
Diagramm 1 bezeichnet, an.
Ph N
