Receiver - Wall-Mounted Shutter Module
Antes de instalar o módulo desligue o quadro eléctrico.

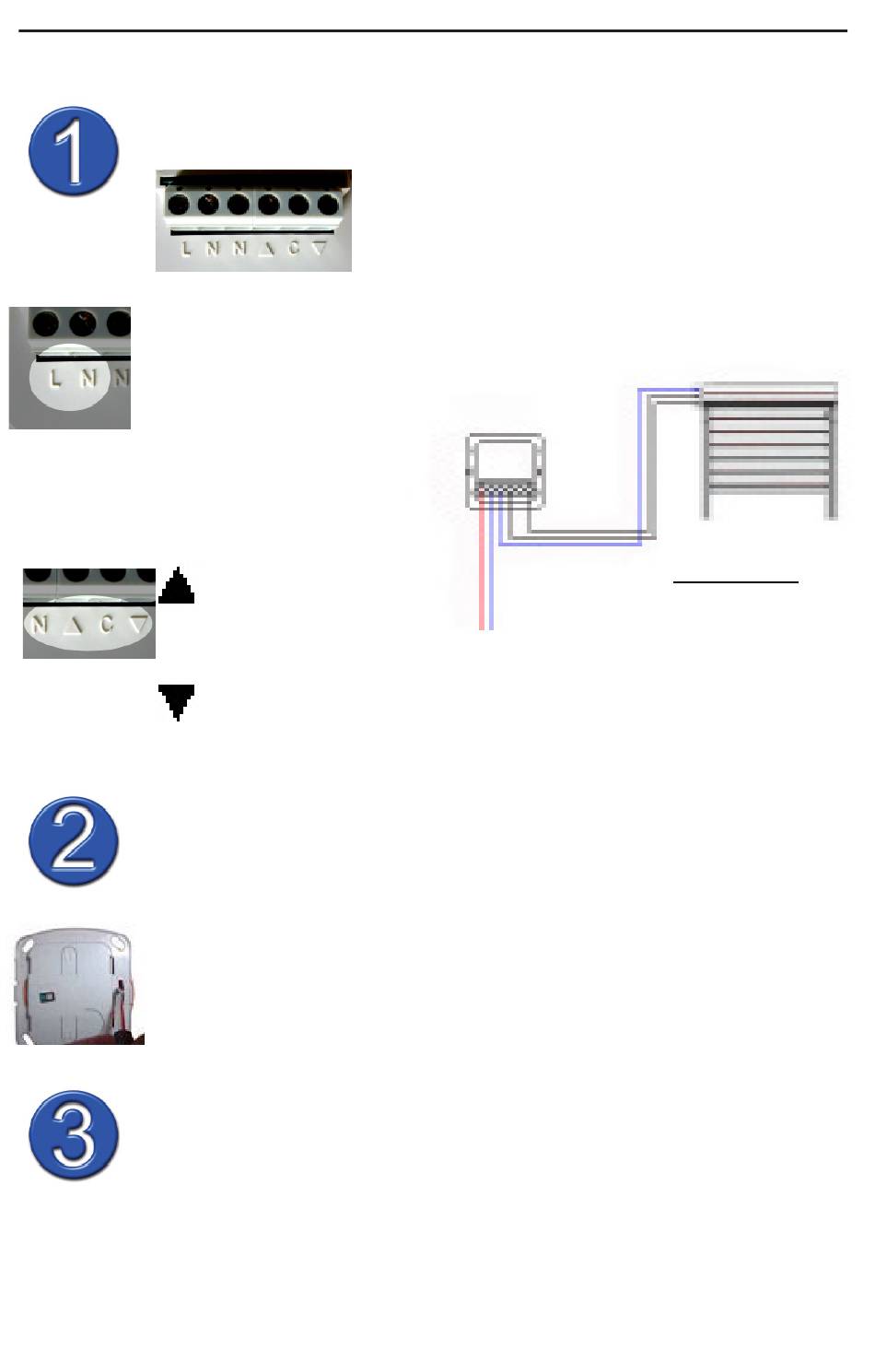

Como efectuar as ligações.
Como ligar as entradas de fase e neutro
L: entrada de fase 230V - 50 Hz
N: entrada de neutro 230V - 50Hz
Ligação das saídas de
fase+neutro
N : Neutro
Como instalar o interruptor de parede
Caixa de instalação: dia. 65mm, 40mm profundidade
1. Retire a tecla do interruptor com cuidado.
2. Efectue todas as ligações e insira o interruptor na caixa de
derivação e fixe o interruptor utilizando os parafusos fornecidos.
Ligue a alimentação eléctrica.
3. Como configurar o endereço do interruptor
(endereço único)
Um endereço é formado por um código de casa e um código de
unidade, por favor consulte o manual do transmissor para efectuar
a sua configuração de modo a ensinar o endereço ao interruptor.
O seguinte procedimento consiste na aprendizagem de um (ou
mais endereços) a partir do transmissor no RMV.
July 2009
: LIVE UP saída
onde se deve ligar o
terminal que faz com
que estore suba
: LIVE DOWN saída onde se deve ligar o terminal que faz com
que estore desça
Não ligue o terminal C: destina-se apenas para baixa tensão
Bloco de ligações
Ligue todos os fios de acordo com o indicado
(ver diagrama 1)
Ph N
page 24
Ref : RMV
Schematic 1
.
RMV
