Receiver - Wall-Mounted Shutter Module
Zorg er altijd voor dat de hoofdschakelaar in de meter-
kast is uitgeschakeld voor uw met de installatie begint!
Aansluiten van de module.
Verbinden van de Fase en Nul draad
L : staat voor fase input 230V - 50 Hz
N : staat voor nul input 230V - 50Hz
Verbinden van fase en
nul output
N : Nul
Installeren van de schakelaar
Inboowdoos : diameter 65mm, 40mm diep
1.Neem voorzichtig de toetsen van de schakelaar.
2.Monteer de module in de inbouwboos met behulp van de meegeleverde
schroeven. Druk de toetsen voorzichtig weer op hun plaats.
Schakel de hoofdschakelaar in de meterkast in voordat u begint met
programmeren.
Het leren van de adressen.
Een adres bestaat uit een Huis code en een Unit code, zie de
handleiding van de zender hoe u deze programmeert om het juiste
adres te zenden.
De onderstaande procedure verteld hoe u een of meerdere
adressen van de zender in de ontvanger (RMA) kunt leren.
July 2009
C : (Niet aansluiten is
alleen bedoeld
voor lage voltages)
L :Uitgang voor het aansturen van
het aangesloten apparaat of lamp.
Connecting block

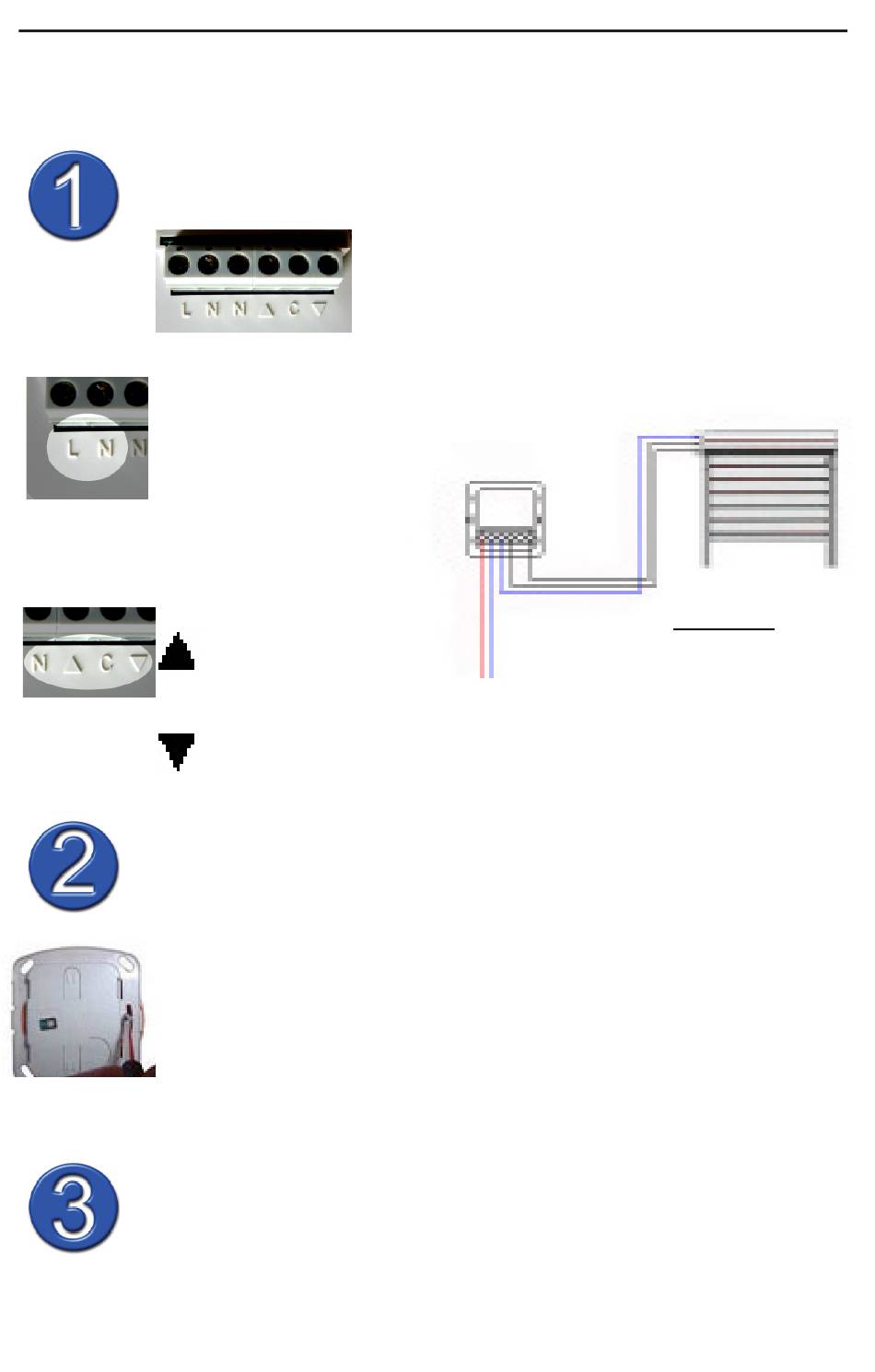

Verbind alle draden zoals hieronder
aangegeven. (Zie schema 1)
Ph N
page 12
Ref : RMV
Schema 1
RMV
