Système de nébulisation de solution salée, type Soldos SL V3
Caoutchouc cellulaire 8x5mm

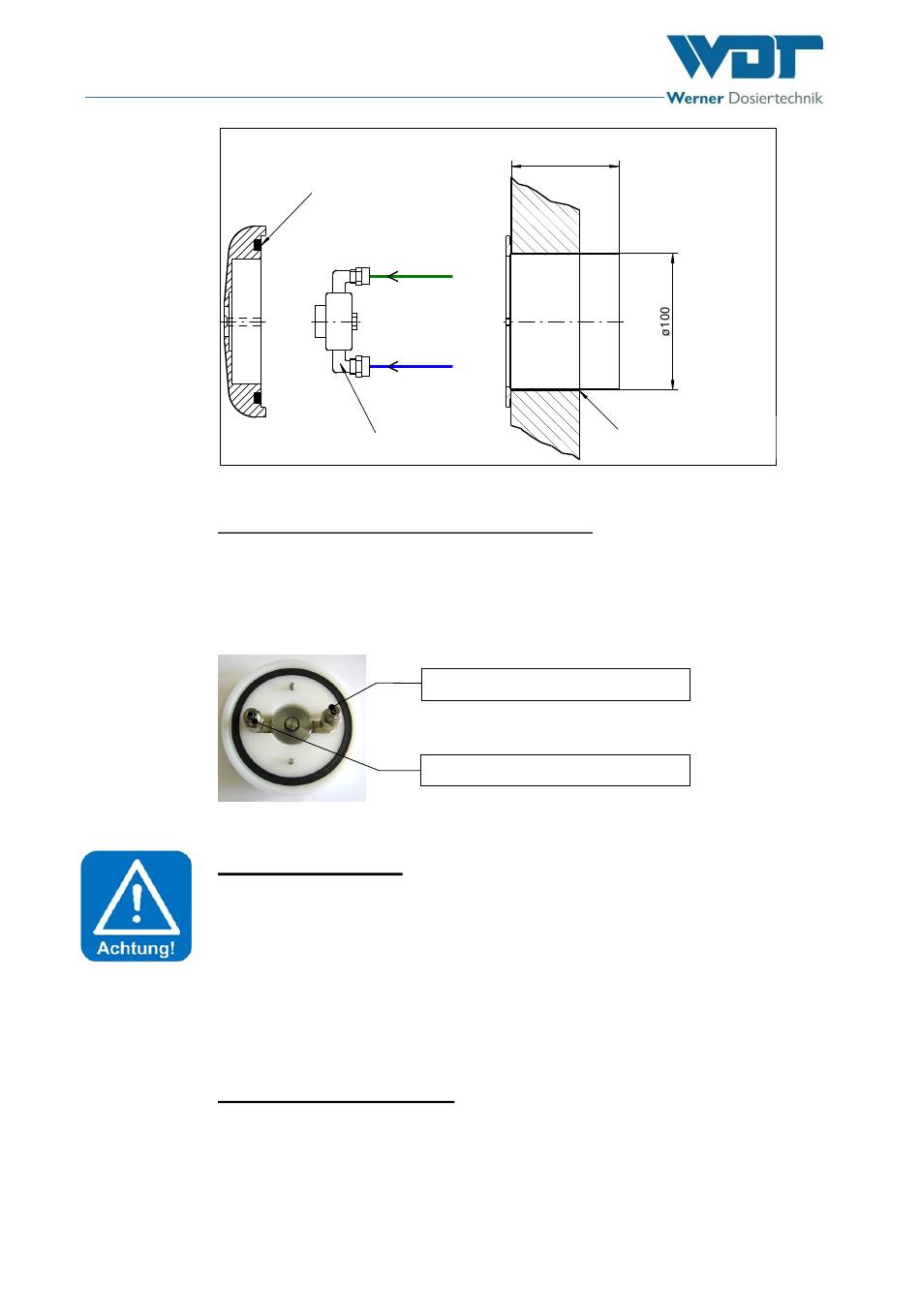

Figure 7, plan de montage du passe-paroi avec capuchon de buse
Raccordement des tuyaux à la buse bi composant
Lors du raccordement des tuyaux, il convient de veiller à ce que la conduite d'air
comprimé et la conduite de dosage de solution saline ne soient pas interverties !
Conduite d'eau saline = tuyau PTFE 4x1mm
Conduite d'air comprimé = tuyau PE 6x1mm
Figure 8, buse bi composant avec capuchon
AVERTISSEMENT !
Ne pas plier les conduites de dosage lors de la pose vers la cabine !
Si un tel cas se produit lors de la pose, il faut impérativement
remplacer la conduite concernée par une conduite de dosage
neuve !
Veiller à ce que les conduites restent libres en mouvement à l'arrière de la buse afin
de permettre le démontage aisé de la buse.
Monter le bouton (en option)
Pour monter le bouton, nous recommandons d'utiliser un boîtier à encastrer. Le
bouton et le boîtier à encastrer peuvent être commandés en tant qu'options. Lors
du montage, il convient de fixer le boîtier à la paroi et de l'étancher contre la
revêtement de la cabine. S'il est nécessaire de poser une gaine pour le câble du
bouton, celle-ci doit présenter un diamètre intérieur de 25 mm. Lors de la pose, il
Index : 02
Date de modification : 01/09/2016
Kabine
Cabine
Moosgummi 8x5mm
Air 6x1
Luft 4x1
Solution saline 4x1
Sole 6x1
Buse bi composant
Zweistoffdüse
Raccord du tuyau d'eau saline
Raccord du tuyau d'air comprimé
