Raccordement d'un périphérique S-Vidéo ou d'un
périphérique vidéo composite
Examinez votre périphérique vidéo pour déterminer s'il est équipé d'une sortie S-Vidéo ou
vidéo composite inutilisée :
• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce
périphérique.
Pour connecter le projecteur à un périphérique S-Vidéo ou à un périphérique
vidéo composite :
1. Connectez une extrémité du câble S-Vidéo/Vidéo (accessoire en option) à la sortie S-
Vidéo/Vidéo du périphérique vidéo.
2. Connectez l'autre extrémité du câble S-Vidéo/Vidéo à la prise S-VIDEO/VIDEO du
projecteur.

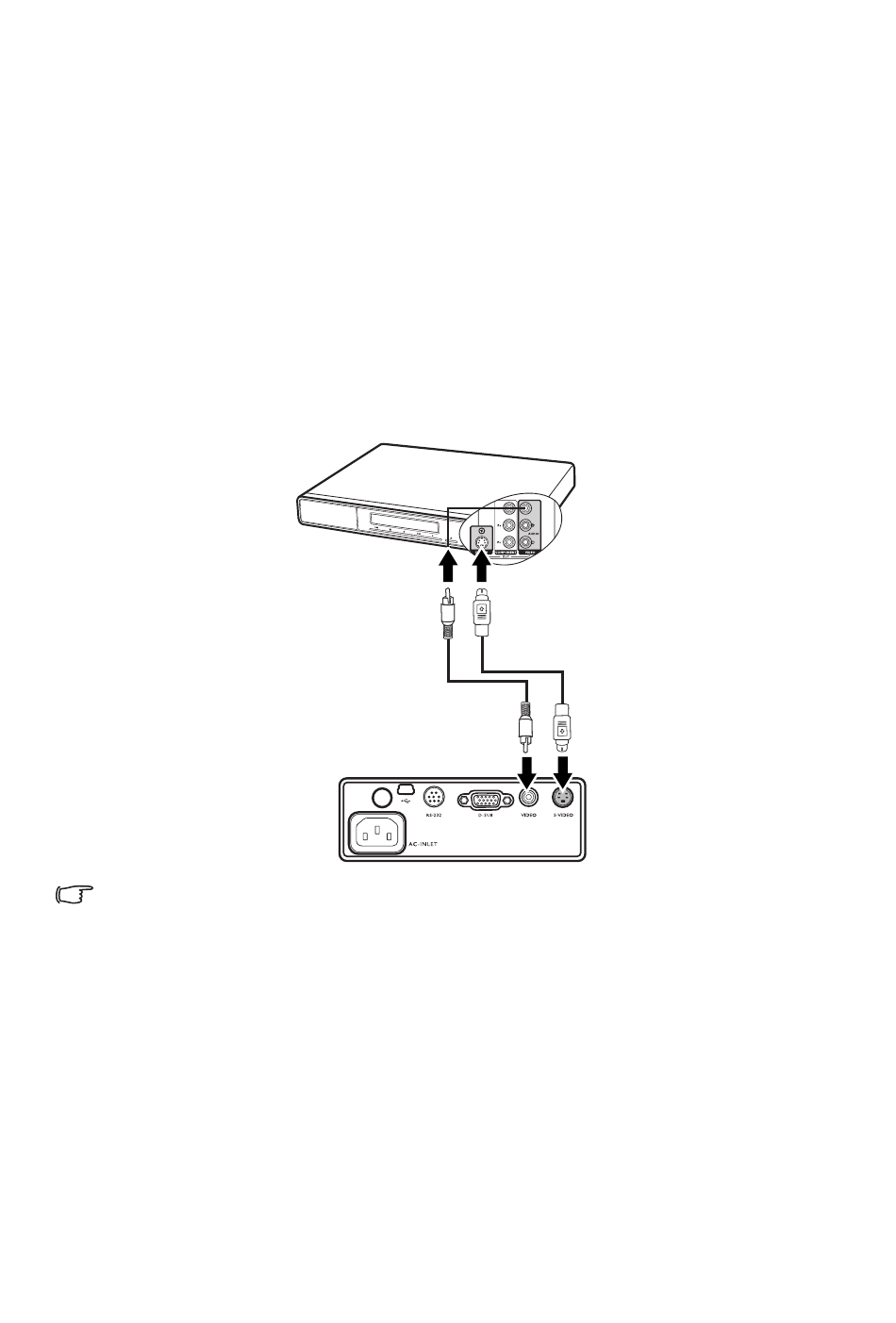

Le chemin de connexion final doit être similaire à celui du diagramme suivant :
• Si vous avez déjà établi une connexion vidéo composantes entre le projecteur et le
périphérique vidéo, vous n'avez pas besoin d'établir une connexion au périphérique vidéo :
cela résulterait en une seconde connexion inutile et de moins bonne qualité.
Vous devez connecter le projecteur à ce périphérique à l'aide d'une connexion vidéo
composite uniquement dans les cas où aucune entrée vidéo composantes ou S-Vidéo
n'est disponible sur le périphérique vidéo (c'est le cas par exemple avec certaines
caméras analogiques).
Voir « Connexion de périphériques vidéo composantes », page 18
d'informations.
• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et
que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous
tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien
connectés.
20 Connexions
Périphérique A/V
ou
Câble vidéo Câble S-Vidéo
pour plus
