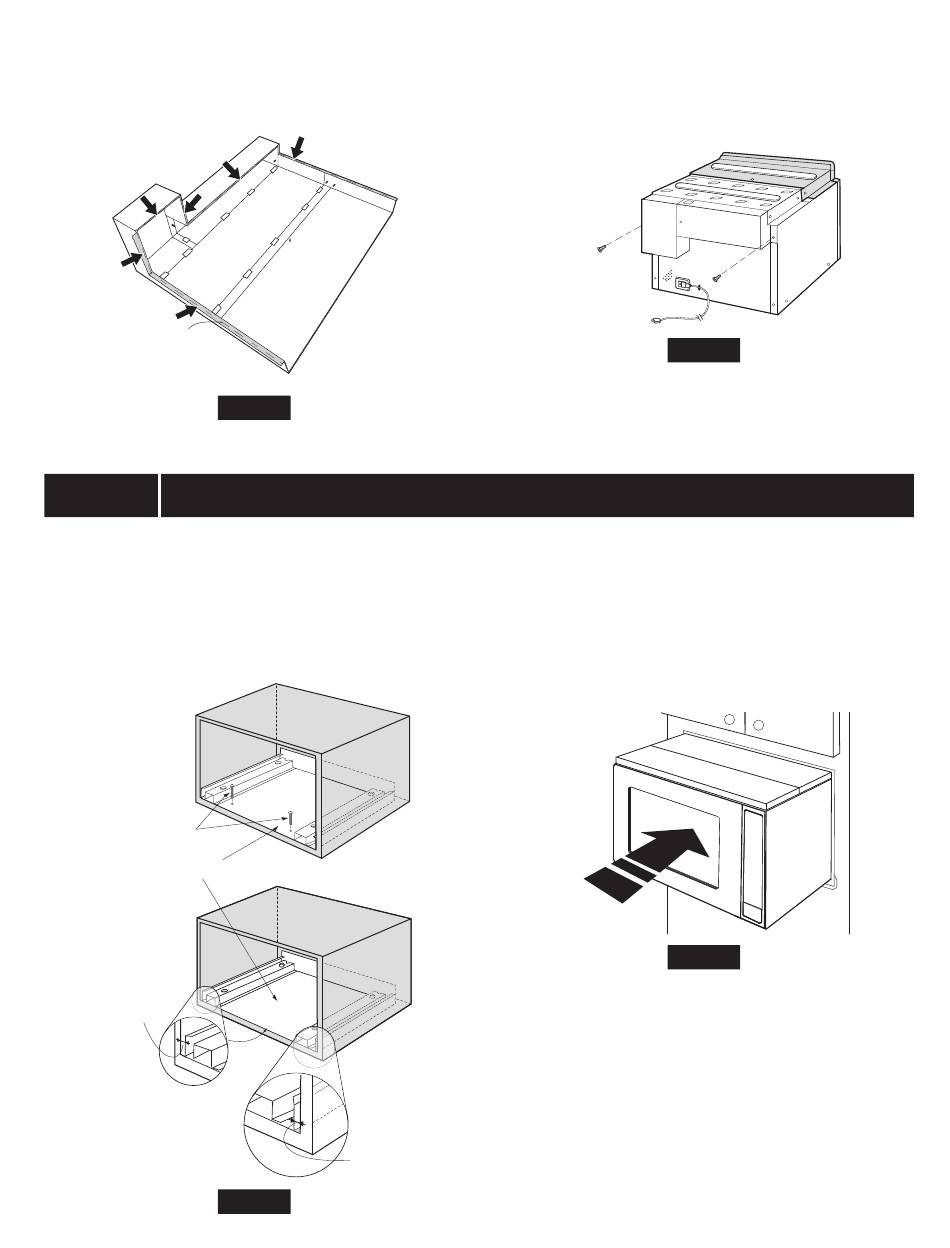

E. Tourner avec précaution sur l'assemblage d'échappement.
Retirer support adhésif COUSSIN L. Appliquer les coussins
aux brides de l'ensemble conduit comme indiqué par les
flèches. Voir schéma 5A.
COUSSINS L
Schéma 5A
ÉTA PE 3 IN STALLAT ION DE LA SUR FA C E
A. ASSEMBLAGE DU CONDUIT INFÉRIEUR Placer le
conduit inférieur au centre de l'ouverture de sorte que
l'écart « A » soit égal à l'écart « B ». Lorsque l'assemblage
du conduit inférieur est placé correctement, le rebord
avant du conduit sera aligné avec le devant de l'armoire.
Fixer à l'aide des 2 VIS (H). Voir schéma 6.
VIS (H)
ASSEMBLAGE DU CONDUIT INFÉRIEUR
ÉCART « A »
REMARQUE :
CENTRER
L'ASSEMBLAGE DU
CONDUIT INFÉRIEUR
DANS L'OUVERTURE
DÉTAIL A
ÉCART « B »
Schéma 6
F. Retirer la VIS des coins supérieurs droit et gauche à
l'arrière du four. Placer l'ensemble conduit au-dessus de
l'appareil comme illustré et fixer l'ensemble conduit sur le
four à l'aide des deux vis qui viennent d'être retirées. Voir
schéma 5B.
VIS
B. INSTALLATION DANS L'ARMOIRE : Placer le four près de
l'ouverture du mur ou de l'armoire. Brancher le cordon
d'alimentation dans la prise électrique. Guider avec
précaution le four assemblé dans l'ouverture préparée.
Faire glisser le four sur l'assemblage du conduit inférieur.
Voir schéma 7.
3
VIS
Schéma 5B
Schéma 7
