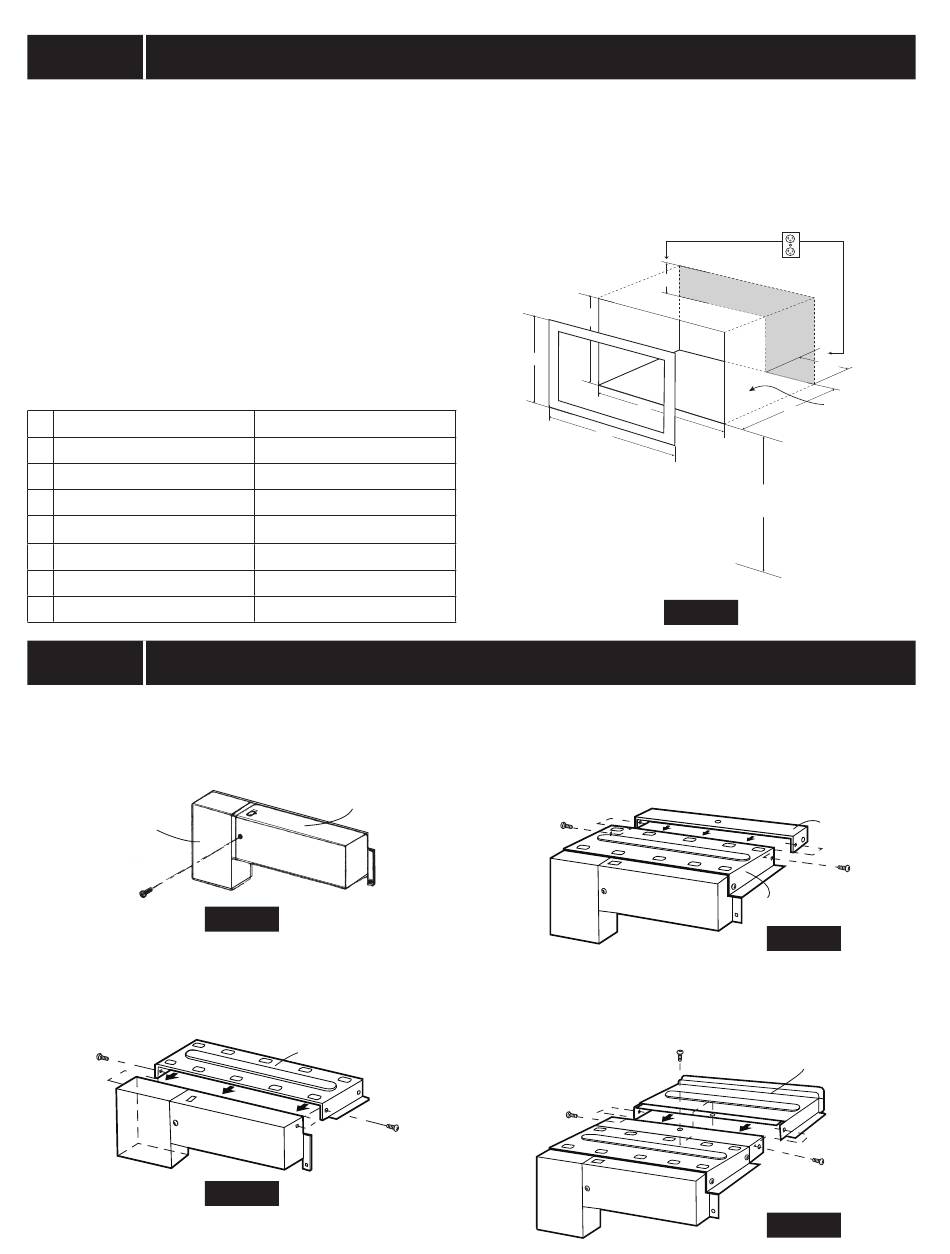

É TAP E 1 O U V E RT URE DE L' ARM OIR E O U D U M U R
Faire une ouverture dans le mur ou l'armoire comme illustré
à la Figure 1. La profondeur doit être d'une longueur minimum
de 51,1 cm (20 1/8 po). Si la profondeur (E) dépasse 53,3 cm
(21 po), l'emplacement de la prise peut être situé n'importe où
sur le mur arrière. Le plancher de l'ouverture doit être construit
dans un contreplaqué assez fort pour supporter le poids du
four et sa propre charge (environ 45,36 kg [100 lb]) et doit être
situé à un niveau convenable pour l'utilisation du four.
REMARQUE : Bien que le bon fonctionnement du four
n'exige pas que l'ouverture soit close (avec cloisons latérales,
arrière et plafond), le code local pourrait l'exiger; il est donc
suggéré de vérifier ce point.
L'ouverture du mur ou de l'armoire doit respecter les
dimensions suivantes et être centrée horizontalement dans
l'armoire.
RK-9 4S27
A 50,8 cm (20 po)
B 68,3 cm (26 7/8 po)
C 47 cm (18 1/2 po)
D 64,1 cm (25 1/4 po)
E Min. 51,1 cm (20 1/8 po) Min. 51,1 cm (20 1/8 po)
F 12,7 cm (5 po)
G 25,4 cm (10 po)
É TAP E 2 E N SE M BLE DU CONDU IT D 'ÉVA C U AT IO N
A. Insérer le bord du CONDUIT (B) dans le joint à lèvre du
CONDUIT (C). Les fixer ensemble à l'aide d'une VIS (I)
fournis dans le kit. Voir schéma 2.
CONDUIT
(B)
VIS (1)
B. Placer le CONDUIT (A)-1 au dessus du four en insérant
le bord de l'ensemble du CONDUIT (BC) dans la lèvre du
CONDUIT (A)-1. Serrer deux VIS (I) pour fixer le CONDUIT
(A)-1 à l'ensemble du CONDUIT (BC). Voir schéma 3.
VIS (I)
CONDUIT (BC)
F
RK-9 4S30
50,8 cm (20 po)
75,9 cm (29 7/8 po)
47 cm (18 1/2 po)
64,1 cm (25 1/4 po)
12,7 cm (5 po)
25,4 cm (10 po)
CONDUIT (C)
Schéma 2
CONDUIT (A)-1
VIS (I)
Schéma 3
La prise NE doit PAS se trouver dans l'aire ombrée comme
illustré à la schéma 1.
REMARQUE
• Si la profondeur (E) dépasse 53,3 cm (21 po), l'emplacement
de la prise peut être situé n'importe où sur le mur arrière.
C
A
D
B
REMARQUE : Le
plancher de l'ouverture
doit former un angle
90o avec le cadre de
façade de l'armoire.
C. Placer le CONDUIT (A)-2 au dessus du four et l'insérer
dans le joint à lèvre du CONDUIT (A)-1. Fixer le CONDUIT
(A)-2 au CONDUIT (A)-1 à l'aide de deux VIS (I) fournies.
Voir schéma 4.
VIS (I)
D. Placer le CONDUIT (A)-3 au dessus du four et l'insérer
dans le CONDUIT (A)-2. F ixer le CONDUIT (A)-3 à l'aide
de trois VIS (I) fournies. Voir schéma 5.
VIS (I)
VIS (I)
2
F
G
FLOOR
PLANCHER
E
MIN. 87,6 CM
34-1/2" MIN.
(34 1/2 PO)
PLANCHER
FLOOR
Schéma 1
CONDUIT
(A)-2
VIS (I)
CONDUIT (A)-1
Schéma 4
CONDUIT (A)-3
VIS (I)
CONDUIT (A)-2
Schéma 5
