ATTENTION
Ne jamais utiliser de dissolvants ni de produits chimiques
l
puissants. Ne pas nettoyer l'unité intérieure avec de l'eau
très chaude.
Certains bords métalliques et les ailettes de l'échangeur,
l
étant coupants, doivent être manipulés avec precautions
lors du nettoyage sous peine de provoquer des blessures.
L'échangeur et les autres composants de l'unité extérieure
l
doivent être nettoyés tous les ans. Consulter le Service
Après Vente.

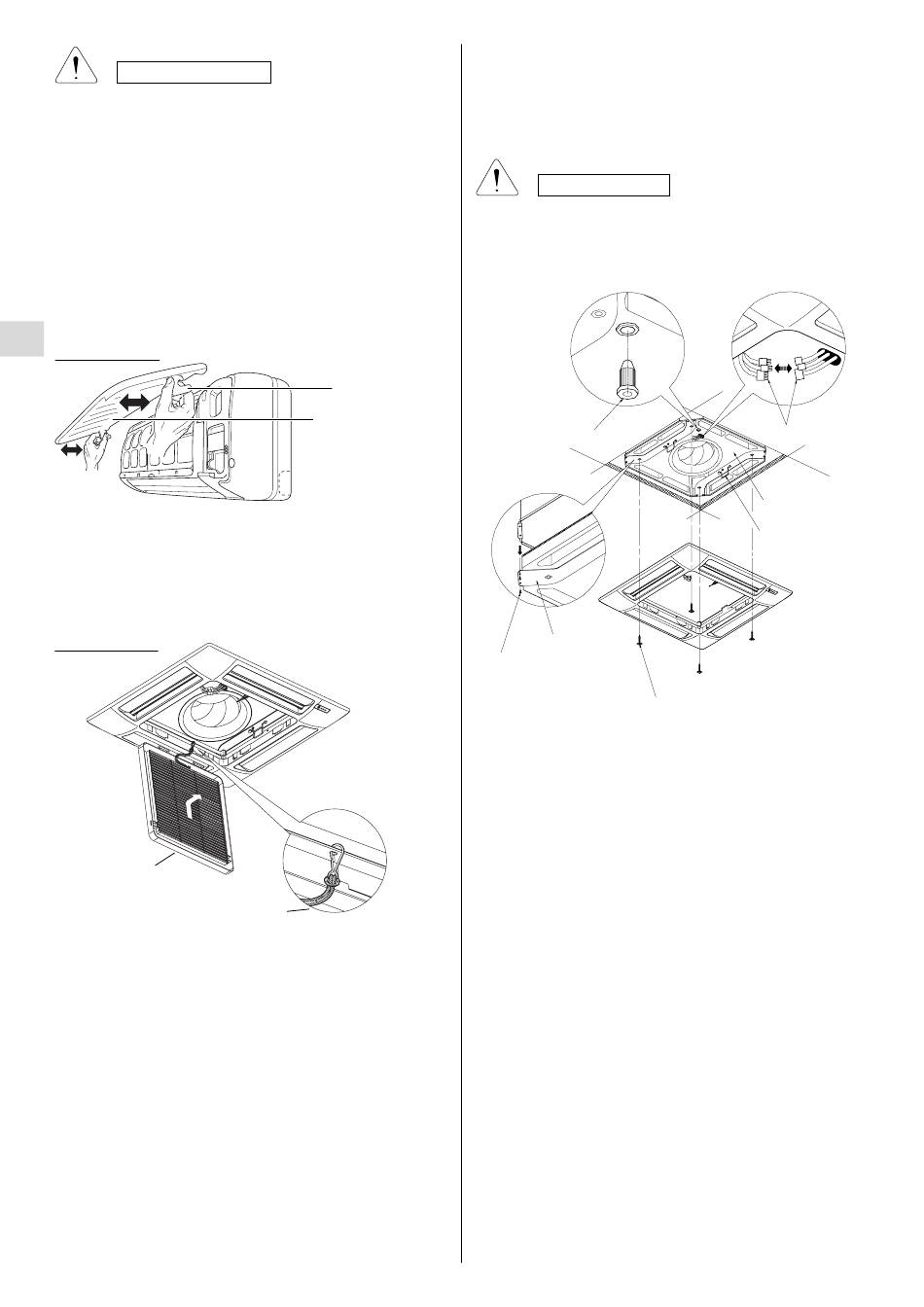

RETRAIT DE LA GRILLE D'ASPIRATION (SEULEMENT
POUR LES MODELES MP-CA)
La grille d'arrivée d'air peut être enlevée pour être
lavée avec de l'eau.
F
MODELES MP
Avec la grille complètement ouverte, saisir les deux ex-
l
tremitées avec les mains et tirer vers vous pour la dé-
monter.
Pour la remonter, tenir la grille horizontalement et
l
pousser les guides pour l'accroche, puis refermer la
grille.
MODELES CA
GRILLE
Décrocher la ficelle de sécurité de le cadre (rappelez-Vous
l
d'accrocher-la de nouveau depuis les opérations d'entretien
et nettoyage).
Ouvrir la grille, soulevez-la et tirez vers vous pour décrocher
l
les deux charnières.
Nettoyage de la grille avec de l'eau
Nettoyer délicatement en utilisant une éponge douce,
l
ou similaire. Puis sécher bien.
Un dètergent neutre peut être utilisé pour nettoyer la
l
saleté difficile. Puis rincer bien avec de l'eau et sécher.
Guide
Grille d'arrivée
d'air
FICELLE
ENTRETIEN SUPPLEMENTAIRE (SEULEMENT POUR
LES MODELES CA)
L'inspection ou le remplacement des composants internes
demandent qu'on enlève la bassin de vidange de la
condensation.
ATTENTION
Certains bords métalliques et les ailettes de l'échangeur sont
coupants, doivent être manipulés avec précautions lors du
nettoyage sous peine de provoquer des blessures.
RETRAIT DE LA BASSIN DE VIDANGE DE LA CONDENSATION
BOUCHON EN
GOMME
PLAQUE DE
SUPPORT (2)
VIS (4)
VIS SPECIALE (4)
1.Ouvrir la grille d'aspiration.
2.Vider l'eau de condensation dans un seau à l'aide du
bouchon en gomme, qui doit être serré tout de suite.
3.Enlever l'ensemble cadre-grille en dévissant les quatre vis
spéciales avec rondelle; vous pouvez utiliser les deux clips
latérale qui soutient le cadre à l'unité.
4.Disjoindre les connecteurs électriques qui relient l'ensemble
cadre-grille à l'unité.
5.Enlever les quatre vis des deux plaques de support de la
bassin.
6.Saisir les deux plaques de support, enlever la bassin de
vidange de la condensation avec soin et éventuellement
nettoyez-la à l'intérieur.
7.Après l'entretien, monter de nouveau la bassin, en faisant
coïncider la coté du trou pour le vidange de la condensation
avec la coté pompe; insérer les connecteurs de l'unité
dans le passage de la bassin.
8.Remonter les quatre vis des plaques de support et
l'ensemble cadre en faisant coïncider le coin sortie des
câbles avec le coin des connecteurs électriques de l'unité.
9.Assembler la grille d'aspiration avec le filtre à air; assurez-
Vous que la ficelle de sécurité soit crochée et que la vis du
verrou de chaque coté soit serrée.
14
CONNECTEURS
BASSIN
CONDENSATION
CLIPS (2)
