7. Installation de la commande murale
Passez directement à la Section 7.7 si vous
utilisez une installation avec un interrupteur à
plusieurs positions.
INSTALLATION UNIPOLAIRE
(Un ventilateur commandé par une commande murale)
(Voir Figure 27 et 28).
AVERTISSEMENT
Éteindre l'interrupteur mural ne suffit pas. Pour éviter
tout risque de choc électrique, assurez-vous que l'électricité
est coupée au niveau de la boîte à fusibles principale
ou du panneau des disjoncteurs avant le câblage. Tout
le câblage doit être conforme aux dispositions du Code
national d'électricité et des codes d'électricité locaux.
Le ventilateur de plafond doit être mis à la terre à titre de
précaution pour assurer la protection contre les risques de choc
électrique.
7.6
Déconnectez l'alimentation électrique du circuit de dérivation
au niveau du panneau de disjoncteurs ou de la boîte à fusibles
principale avant d'essayer d'installer la commande murale du
ventilateur de plafond dans la boîte murale .
Avant d'installer la commande murale, placez la commande
murale en mode « hors tension » en appuyant sur
l'interrupteur de marche-arrêt (ON/OFF) (
dans la position « hors tension » (OFF) (O).
AVERTISSEMENT
Ne connectez pas un fil neutre (blanc) à cette commande.
Un câblage incorrect endommagera cette commande.
Connectez le fil noir de commande murale intitulé « TO POWER
SUPPLY » (Vers l'alimentation) au fil d'alimentation c.a. de 120 V
« HOT » (Sous tension). Connectez de façon sécurisée les fils au
moyen du capuchon de connexion, fourni (Figure 27).
Connectez le fil noir de commande murale intitulé « TO FAN »
(Vers le ventilateur) au fil noir intitulé « LOAD » (Charge) dans la
boîte murale. Connectez de façon sécurisée les fils au moyen du
capuchon de connexion, fourni (Figure 27).
Connectez le fil de terre vert de commande murale au conducteur
de terre d'alimentation (il peut s'agir d'un fil en cuivre nu ou d'un
fil avec une gaine isolante de couleur verte). Connectez de façon
sécurisée les fils au moyen du capuchon de connexion, fourni
(Figure 27).
AVERTISSEMENT
Assurez-vous que toutes les connexions sont bien serrées et
qu'aucun fil nu n'est visible au niveau des capuchons de connexion.

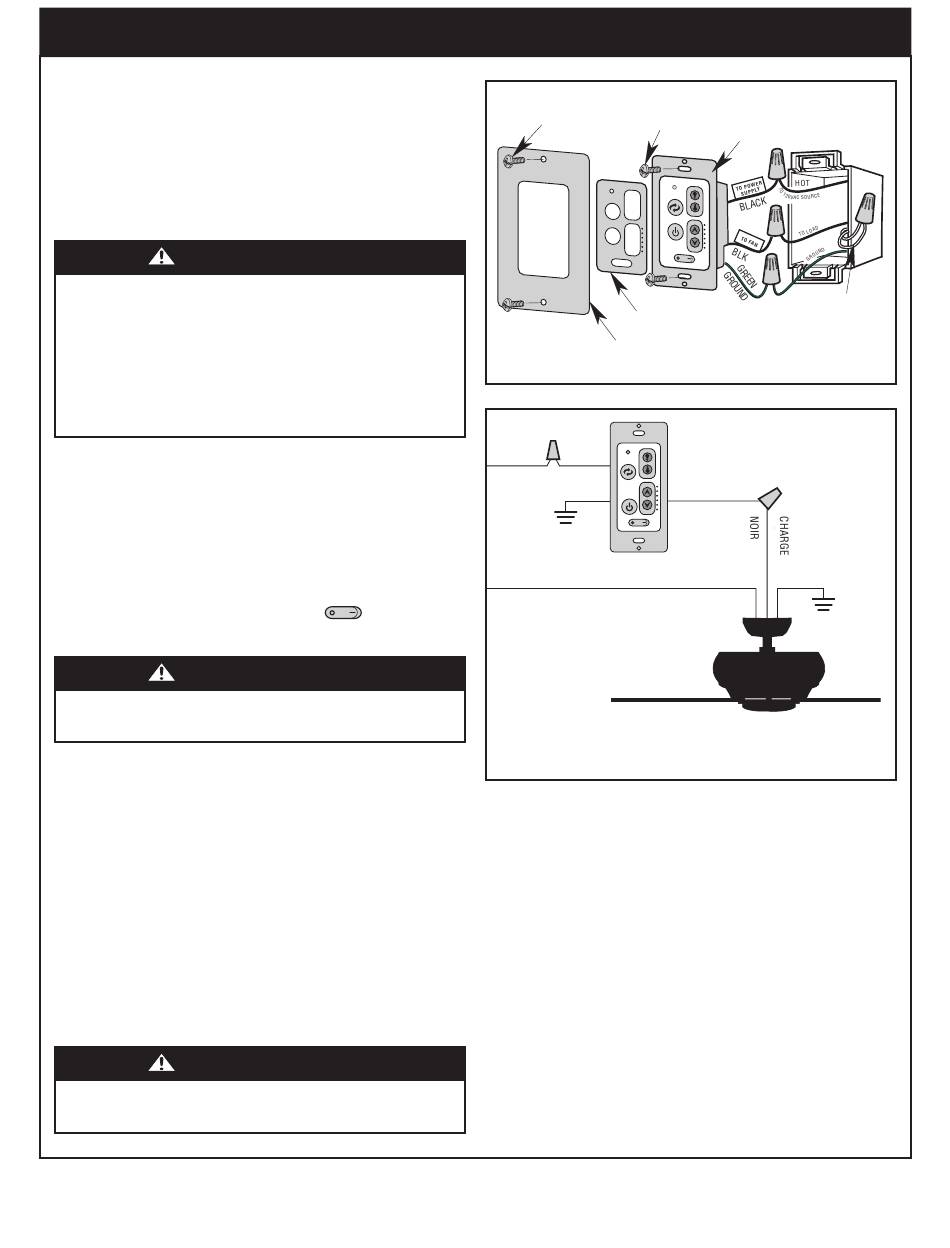

Figure 27
SOUS
HOT
TENSION
NEUTRAL NEUTRE
) pour le mettre
RECEIVER LOCATED IN THE
CEILING COVER OF THE CEILING FAN
Figure 28
Vissez la commande murale dans la boîte murale en utilisant les
vis fournies . Laissez la commande murale dans le mode hors
tension (« OFF ») jusqu'à ce que l'installation du ventilateur soit
terminée .
La commande murale est fournie avec des caches
d'interrupteurs de couleurs blanche, ivoire et amande . Choisissez
la couleur qui est la plus appropriée en fonction de vos besoins
et appuyez sur le cache pour le mettre en place sur la commande
murale (Figure 27).
Installez la plaque murale décorative au moyen des deux vis
fournies avec la plaque murale . Laissez la commande murale
dans le mode « hors tension » (OFF) jusqu'à ce que l'installation
du ventilateur soit terminée (Figure 27).
Veuillez téléphoner au +1-800-777-4440 pour toute assistance complémentaire
79
(suite)
VIS (2)
SCREWS (2) VIS (2)
SCREWS (2)
....
OFF
ON
CACHE DE
SWITCH COVER
L'INTERRUPTEUR
PLAQUE MURALE DÉCORATIVE
DECORATIVE WALL PLATE
COMMANDE MURALE DU SW605 FAN/LIGHT
LUMINAIRE/VENTILATEUR WALL CONTROL
NOIR
BLK
SW605
GROUND NOIR BLACK
TERRE
RÉCEPTEUR SITUÉ DANS LE ENSEMBLE
DE BOÎTIER DE L'INTERRUPTEUR
COMMANDE MURALE DU
VENTILATEUR/ LUMINAIRE
SW605 FAN/LIGHT
SW605
WALL CONTROL
NEUTRAL
FILS
WIRES
NEUTRES
TERRE
GROUND
luminancebrands .com
Modèle ETL N° : CF5200
