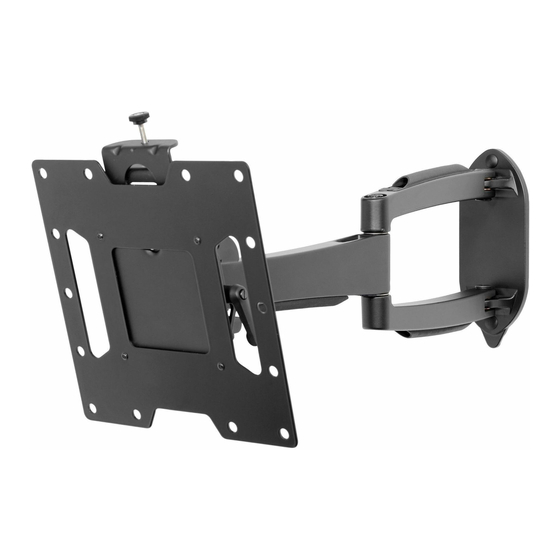

peerless-AV SMARTMOUNT SA740P Mode D'emploi

Masquer les pouces Voir aussi pour SMARTMOUNT SA740P:

Publicité

Liens rapides

Télécharger ce manuel
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
22" - 40"
(56 - 102 cm)
1
80 lb
MAX
(36 kg)
2015-05-13
#:203-9475-6 (2016-11-16)

Publicité

loading

Manuels Connexes pour peerless-AV SMARTMOUNT SA740P

Sommaire des Matières pour peerless-AV SMARTMOUNT SA740P

  • Page 1 22" - 40" 80 lb (56 - 102 cm) (36 kg) ČEŠ TÜR 2015-05-13 #:203-9475-6 (2016-11-16)
  • Page 2 WARNING ENG - This product is designed to be installed on wood stud, solid concrete or cinder block walls. Hardware is included for wood stud, solid concrete and cinder block installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
  • Page 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su pareti con montanti di legno, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di fi ssaggio per l’installazione su montanti di legno, calcestruzzo solido e mattoni di cemento. Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fi...
  • Page 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
  • Page 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.

  • Page 6: Parts List

    Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
  • Page 7 Q ( 2 ) P (6) R (5) S (2) O (2) M5 x 8mm M5 x 6mm cable tie tap on screw cover allen wrench U ( 2 ) V ( 1 ) T ( 1 ) M5 x 1.5mm #3 power bit 4mm allen wrench nylon washer...
  • Page 8 Wood stud wall. Concrete/Cinder block. Pared de madera. Concreto/Bloque de hormigón. Mur en bois. Béton/bloc de béton. Holzwand. Beton/Porenbetonstein. Houten muur. Beton/B2-blokken. Parete di legno. Calcestruzzo solido/forato. ČEŠ Dřevěná stěna. ČEŠ Betonový/škvárový blok. Drevená stena. Betónový/škvarový blok. Parede de madeira. Betão/bloco de cimento.
  • Page 9 AVISO POR - Ao instalar suportes para parede Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verifi que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.
  • Page 10 1a-1 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
  • Page 11 1a-3 3" (76mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (3" (76mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 3"...
  • Page 12 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi...
  • Page 13 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifi...
  • Page 14 1b-1 Level wall plate. Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. Montaj deliklerini işaretleyin.
  • Page 15 1b-3 Insert anchor fl ush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo. ČEŠ...
  • Page 16 2b-1 VESA 100: VESA 200 X 100: 2c-1 VESA 200: Use of spacers and washers is optional. Uso de espaciadores y arandelas opcional. Facultatif utilisation d’entretoises de rondelles. Fakultativ verwendung von abstandhaltern und Waschmaschinen. Facultatief gebruik van tussenringen en ringen. Uso opzionale di distanziatori e rondelle.
  • Page 17 2b-1 L (4) R (4) 2b-2 F,H,J,Y (4) Use of spacers and washers is optional. Uso de espaciadores y arandelas opcional. Facultatif utilisation d’entretoises de rondelles. Fakultativ verwendung von abstandhaltern und Waschmaschinen. Facultatief gebruik van tussenringen en ringen. Uso opzionale di distanziatori e rondelle. Voltitelné...
  • Page 18 2c-1 L (4) R (4) 2c-2 F,H,J,Y (4) Use of spacers and washers is optional. Uso de espaciadores y arandelas opcional. Facultatif utilisation d’entretoises de rondelles. Fakultativ verwendung von abstandhaltern und Waschmaschinen. Facultatief gebruik van tussenringen en ringen. Uso opzionale di distanziatori e rondelle. Voltitelné...
  • Page 19 Q (2) U (2) Cable management. Manejo de cables. Gestion des câbles. Kabelführung. Kabelbeheer. Gestione dei cavi. ČEŠ Vedení kabelů. Vedenie káblov. Gestão de cabos. Kablo yönetimi. TÜR 2015-05-13 #:203-9475-6 (2016-11-16)
  • Page 20 Tilt Adjustment: Loosen ratchet handle. Adjust tilt. Retighten ratchet handle. Ajuste de la inclinación: Afl oje la palanca de trinquete. Ajuste la inclinación. Vuelva a apretar la palanca de trinquete. Réglage de l'inclinaison : Desserrez la clé à cliquet. Réglez l’inclinaison. Resserrez la clé à cliquet. Neigungseinstellung: Lösen Sie den Ratschengriff.
  • Page 21 +/- 90° Loosen, adjust, tighten. Afl oje, ajuste, apriete. Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen. Losdraaien, aanpassen, aandraaien. Allentare, regolare, stringere. ČEŠ Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť. Desaperte, ajuste, aperte. Gevşetin, ayarlayın, sıkın. TÜR +/- 5° 2015-05-13 #:203-9475-6 (2016-11-16)
  • Page 22 Optional Opcional Facultatif Fakultativ Facultatief Opzionale ČEŠ Volitelné Volitel'né Opcional Ísteğe bağli TÜR R (1) 2015-05-13 #:203-9475-6 (2016-11-16)
  • Page 23 Optional: To adjust arm tension tighten or loosen Do not remove screw or loosen screw until it is tension screws using 5mm allen no longer engaged with the mount. Doing so wrench. may cause the display to fall. Opcional: Para ajustar la tensión del brazo, No quite ni afl...

  • Page 24: Garantie Limitée De Cinq Ans

    LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).

  • Page 25: Beschränkten Fünfjährigen Garantie

    BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.
  • Page 26 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
  • Page 27 BEŞ YILLIK SINIRLI GARANTİ Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları...
  • Page 28 Peerless-AV Peerless-AV Europe Peerless-AV de Mexico 2300 White Oak Circle Unit 3 Watford Interchange, Ave de las Industrias 413 Aurora, IL 60502 Colonial Way, Watford, Herts, Parque Industrial Escobedo Email: tech@peerlessmounts.com WD24 4WP, United Kingdom Escobedo N.L Mexico 66050 Ph: (800) 865-2112...
