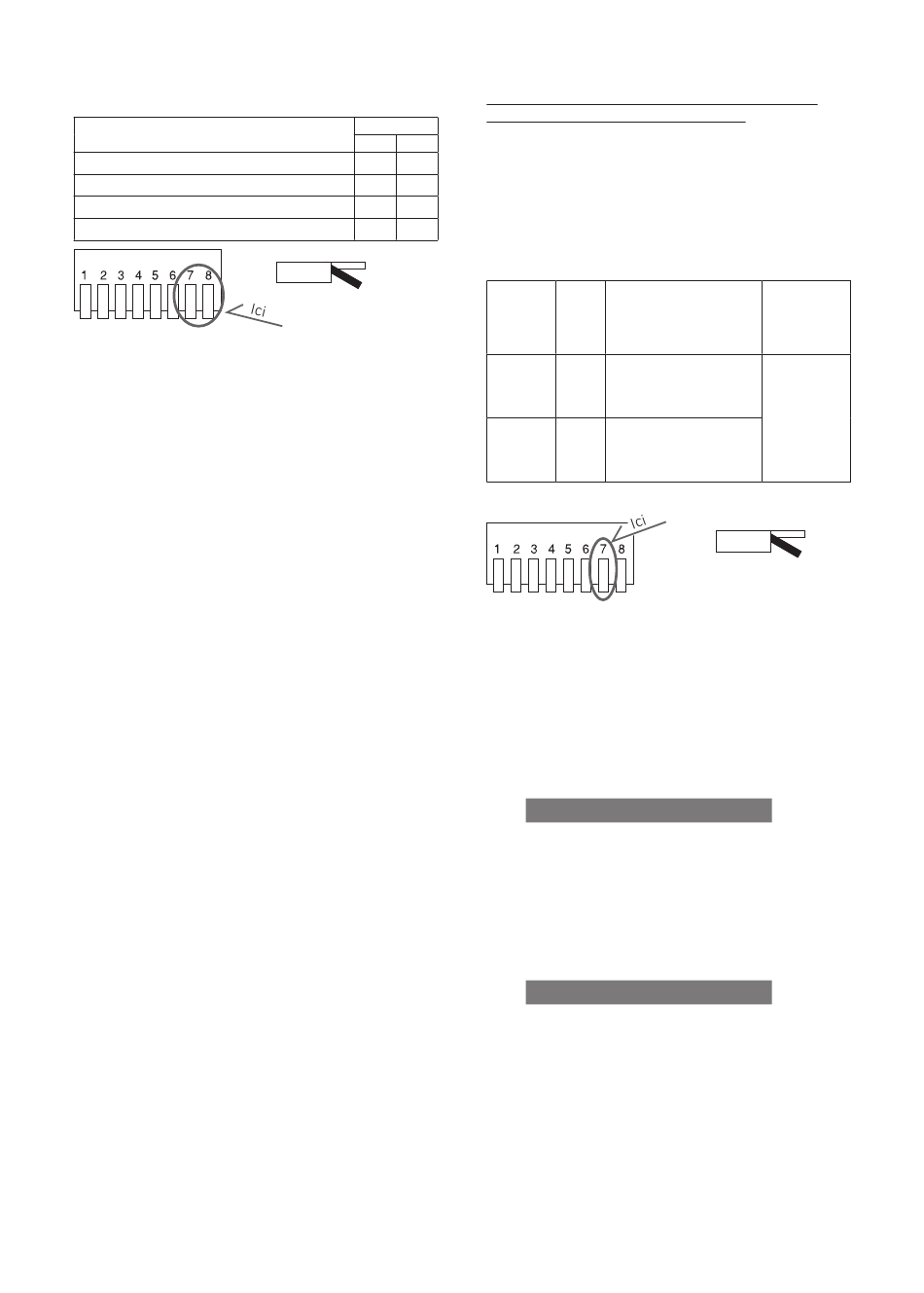

[Réglage de l'interrupteur DIP]
Réglage à une altitude élevée.
Moins de 33 pi avec un tuyau de 50 mm (2 po)
①
②
33 pi ou plus à l'aide d'un tuyau de 50 mm (2 po)
Moins de 50 pi avec un tuyau de 75 mm (3 po)
③
④
50 pi ou plus avec un tuyau de 75 mm (3 po)
[Longueur d'évent Exemple de calcul]
Étape 1:
Diamètre de l'évent
50 mm (2 po)
Étape 2:
Longueur de tuyau droiteh
(Longueur verticale + longueur horizontale)
17 pi
Étape 3:
Nombre de coudes
Coudes à 90°: 2
Coudes à 45°: 2
Étape 4:
Calculer la longueur équivalente
Coudes à 90°: 2 × 5 pi = 10 pi
Coudes à 45°: 2 × 3 pi = 6 pi
Étape 5:
Longueur totale de l'évent
(Ajoutez les étapes 2 et 4 ensemble)
17 pi + 16 pi = 33 pi
Étape 6:
Vérifiez [Réglage du Commutateur DIP] et
sélectionnez les paramètres du Commutateur DIP.
②
[33 pi ou plus avec un tuyau de 50 mm (2 po)]
(i.e., activez le Commutateur DIP # 7)
Configurations de longueur d'évent maximale
●
○
SUR =
/ DE =
(pour tuyau flexible pour cheminée)
Interrupteurs DIP
#7
#8
[DuraVent® - Flex Through Chimney w/ Entrée
○
○
d'air (seulement 3 po.)]
●
○
Le réglage de la longueur de l'évent dépend de la
longueur du tuyau flexible, de la longueur du tuyau
○
●
rigide et du nombre de coudes. Calculez la longueur
●
●
équivalente de chaque système de ventilation, puis
ajustez le Commutateur DIP.
DE
Condition
SUR
longueur
d'évent
Courte
longueur
Longue
longueur
* La longueur maximale de l'évent comprend les coudes.
• Exemple de calcul de longueur de conduit équivalente:
Longueur totale équivalente ≤ 50 pi
50 pi < Longueur totale équivalente ≤ 75 pi
Équivalent maximal
commutateur
Longueur d'évent*
de
DIP
V (Vertical)
#7
H (Horizontal)
○
< 15 m (50 pi)
●
15 m (50 pi)–22.5 m (75 pi)
[Exemple 1]
- Taille de l'évent: 3 po
- V (Longueur verticale): 20 pi
- H (Longueur horizontale): 6 pi
- Coude à 90°: 2
1 pi × 20 + 1 pi × 6 + 5 pi × 2 = 36 pi
Sélectionnez «Courte longueur »
[Exemple 2]
- Taille de l'évent: 3 po
- V (Longueur verticale): 35 pi
- H (Longueur horizontale): 10 pi
- Coude à 90°: 3
1 pi × 35 + 1 pi × 10 + 5 pi × 3 = 60 pi
Sélectionnez «Longue longueur »
Ventilation du Chaudière Combi
●
○
SUR =
/ DE =
Longueur
équivalente
+
Tuyau flexible:
0.3 m (1 pi)
Tuyau rigide:
0.3 m (1 pi)
Coude à 90°:
1.5 m (5 pi)
Coude à 45°:
0.9 m (3 pi)
DE
SUR
23
