Raccordements à l'arrière
Dessin: connecteur -
côté soudure
Raccord encodeur
Données électriques
de l'encodeur
Connexion d'un
encodeur
64

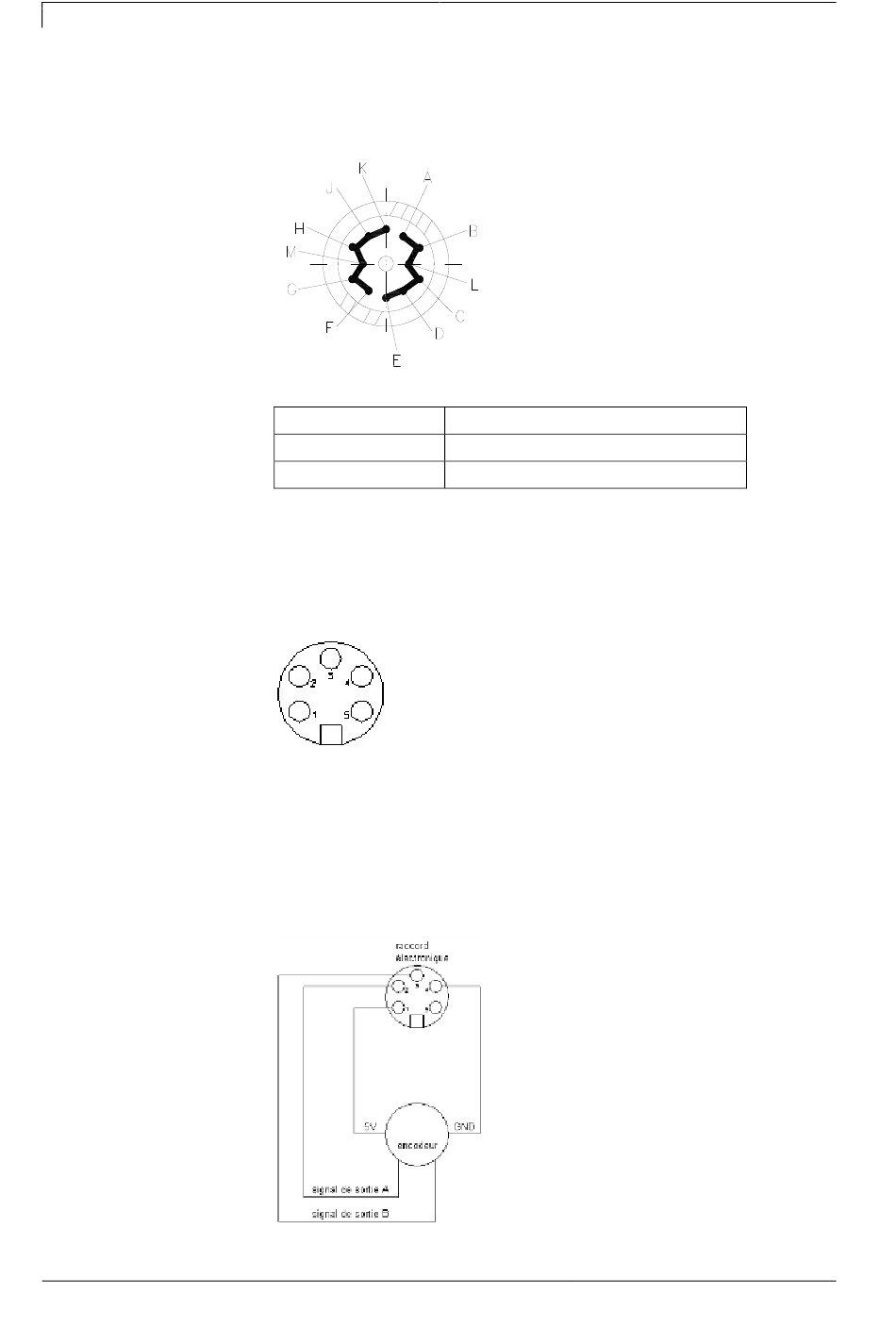

10.3 Touch Panel
Tension d'alimentation pour touch panel: 12-pôle DIN prise femelle
Figure 55
PIN
A, B, C, D, E, L
F, G, H, J, K, M
10.4 Encodeur (mode continu)
5-pin manchon de connexion, ordre des contacts selon DIN 45322
PIN1 = 5 VDC
PIN2 = signal codeur (canal A)
PIN3 = signal codeur (canal B)
PIN4 = GND
Figure 56
Tension d'emploi:
Signal sortie:
Résolution:
Figure 57
Manuel d'entretien
Signal
48V
GND
5 VDC
Niveau TTL
Le calcul de résolution peut régler au module
Dynacode
0808
