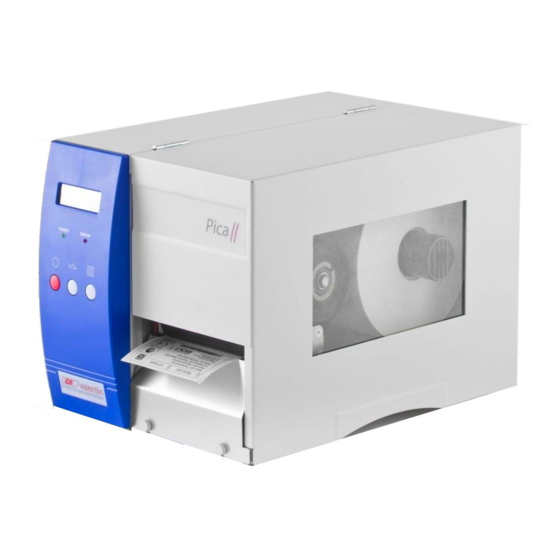

Carl Valentin PICA II Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
PICA II
Manuel d'entretien

Publicité

Table des Matières
loading

Manuels Connexes pour Carl Valentin PICA II

Sommaire des Matières pour Carl Valentin PICA II

  • Page 1 PICA II Manuel d'entretien...
  • Page 2 En l’absence de cette mention, ils ne doivent toutefois pas être considérés comme une marque non déposée ou un nom commercial non déposé. Les imprimantes d'étiquettes Carl Valentin répondent aux directives de sécurité suivantes: Directives sur les appareils à basse tension (2014/35/UE) Directive relative à...

  • Page 3: Table Des Matières

    Pica II Table des matières Table des matières Remarques au document ............. 5 Indications pour l'utilisateur ............. 5 Instructions ................5 Références croisées ..............6 Avises de sécurité ..............7 Avises généraux de sécurité ........... 7 Sécurité avec le contact d'électricité ........9 Affectation des connecteurs ..........
  • Page 4 Table des matières Pica II Manuel d'entretien 03.21...

  • Page 5: Remarques Au Document

    Pica II Remarques au document Remarques au document 1.1 Indications pour l'utilisateur Ce manuel de service est prévu pour le personnel d'entretien et de service qualifié. Il contient des informations techniques se référent la partie électronique et la partie mécanique.

  • Page 6: Références Croisées

    Remarques au document Pica II 1.2 Références croisées Des références sur certaines positions dans une figure sont marquées Lettre en figures avec des lettres. Elles sont marquées dans le texte avec des parenthèses, p. ex. (A). Si aucun numéro de figure n'est indiqué, des lettres dans le texte se référent toujours à...

  • Page 7: Avises De Sécurité

    Pica II Avises de sécurité Avises de sécurité 2.1 Avises généraux de sécurité  Lieu de travail et Tenir propre l'environnement de l'appareil pendant et après méthode de travail l'entretien.  Travailler consciemment.  Garder sûrement des parties de l'appareil démontées pendant les travaux d'entretien.
  • Page 8 Avises de sécurité Pica II Vêtement protecteur Lors d'une menace possible des yeux, des lunettes de protection doivent être portées, en particulier: • Enfoncer ou tirer des goupilles ou des pièces semblables avec un marteau. • Travailler avec un appareil de perçage électrique.

  • Page 9: Sécurité Avec Le Contact D'électricité

    Pica II Avises de sécurité 2.2 Sécurité avec le contact d'électricité  Qualification de Les travaux suivants peuvent être exécutés par les électriciens personnel qualifiés et formés: • Des réparations, des travaux d'essais et d'autres travaux sur des modules électriques.
  • Page 10 Avises de sécurité Pica II Manuel d'entretien 03.21...

  • Page 11: Affectation Des Connecteurs

    Pica II Affectation des connecteurs Affectation des connecteurs 1 - DEL orange DEL allumé = Connexion active DEL clignoté = Transfert des données Off = Aucune connexion 2 - DEL verd DEL Allumé = Vitesse 100 MBit Off: Vitesse 10 MBit...
  • Page 12 Affectation des connecteurs Pica II Manuel d'entretien 03.21...

  • Page 13: Nettoyage

    Pica II Nettoyage Nettoyage DANGER! Danger de mort par choc électrique!  Couper l'imprimante du secteur avant tous travaux de maintenance et attendre un instant jusqu'à ce que le bloc d'alimentation se soit déchargé. Plan de nettoyage Type d'entretien Fréquence Nettoyage général (voir chapitre...

  • Page 14: Nettoyer Le Rouleau D'entraînement

    Nettoyage Pica II 4.2 Nettoyer le rouleau d'entraînement L'encrassement du rouleau d'entraînement peut causer une mauvaise qualité d'impression et peut aussi entraver le transport des matériaux. 1. Ouvrir le couvercle de l'imprimante. 2. Enlever le film transfert. 3. Enlever les dépôts avec un solvant et un chiffon doux.

  • Page 15: Nettoyer La Tête D'impression

    Pica II Nettoyage 4.4 Nettoyer la tête d'impression L'impression peut entraîner une accumulation de poussière sur la tête d'impression, par exemple par des particules de couleur du film transfert, et il est donc nécessaire de nettoyer la tête d'impression à...

  • Page 16: Nettoyer La Cellule D'étiquettes

    Nettoyage Pica II 4.5 Nettoyer la cellule d'étiquettes ATTENTION! La cellule peut être endommagée!  Ne pas utiliser d'objets coupants ou durs pour nettoyer la cellule. La cellule d'étiquettes peut être encrassée par la poussière à papier. La reconnaissance du début des étiquettes peut en être perturbée.

  • Page 17: Échanger Des Composants

    Pica II Échanger des composants Échanger des composants DANGER! Danger de mort par choc électrique!  Couper l'imprimante du secteur avant tous travaux de maintenance et attendre un instant jusqu'à ce que le bloc d'alimentation se soit déchargé. 5.1 Liste des outils Pour quelques travaux d'entretien, des outils suivants sont nécessaires:...

  • Page 18: Échanger La Tête D'impression

    Échanger des composants Pica II 5.2 Échanger la tête d'impression ATTENTION! La tête peut être endommagée par les décharges électrostatiques ou des influences mécaniques!  Placer l'imprimante d'étiquettes sur une conductible surface mise à la terre.  Mettre à la terre le corps, par ex. par attacher une courroie de poignet mise à...
  • Page 19 Pica II Échanger des composants Figure 6 Démonter la tête 1. Enlever les étiquettes et le film transfert de l'imprimante d'étiquettes. d'impression 2. Verrouiller la tête d'impression et desserrer la vis de fixation (B). 3. Tourner le levier rouge (D) dans le sens inverse des aiguilles d'une montre pour déverrouiller la tête d'impression.

  • Page 20: Ajuster La Position De L'impression

    Échanger des composants Pica II 5.3 Ajuster la position de l'impression Alignement du point REMARQUE! zéro en direction Y La valeur pour l'alignement du point zéro est ajustée départ usine. Cet alignement ne peut être ajusté à nouveau qu'au changement de la tête d'impression par le personnel de maintenance.

  • Page 21: Échanger Le Rouleau De Pression

    Pica II Échanger des composants 5.4 Échanger le rouleau de pression Figure 7 1. Enlever le couvercle gauche de l'imprimante. Démonter le rouleau de pression Desserrer les deux vis au bord inférieur gauche d'imprimante et trois vis au bord supérieur de châssis.

  • Page 22: Échanger La Cellule D'étiquettes

    Échanger des composants Pica II 5.5 Échanger la cellule d'étiquettes REMARQUE! Une pollution de la cellule d'étiquettes peut conduire à un mal fonctionnement. Avant de l'échange de la cellule d'étiquettes, vérifier si elle est polluée et la nettoyer éventuellement (voir le chapitre 4.5, page 16).

  • Page 23: Échanger La Carte Cpu

    Pica II Échanger des composants 5.6 Échanger la carte CPU Figure 9 1. Déconnecter l'imprimante du branchement de secteur. Démonter la carte CPU 2. Retirer tous les câbles d'interface du panneau arrière. 3. Desserrer le couvercle gauche de l'imprimante. 4. Enlever tous les connecteurs latéraux de la carte CPU.

  • Page 24: Échanger Le Bloc D'alimentation

    Échanger des composants Pica II 5.7 Échanger le bloc d'alimentation Figure 10 1. Déconnecter l'imprimante du branchement de secteur. Démonter le bloc d'alimentation 2. Enlever la flasque extérieur et intérieur ainsi que le matériel d'étiquettes de dérouleur. 3. Séparer toutes les connexions de câbles du bloc d'alimentation (C).

  • Page 25: Echanger Le Module Wifi

    Pica II Échanger des composants 5.8 Echanger le module WiFi Figure 11 Démonter le 1. Déconnecter l'imprimante du branchement de secteur. module WiFi 2. Desserrer le couvercle gauche de l'imprimante. 3. Eliminer prudemment le colle thermofusible du module WiFi (M) et enlever le câble antenne (B) du module WiFi (M).

  • Page 26: Échanger La Batterie De Lithium

    Échanger des composants Pica II 5.9 Échanger la batterie de lithium DANGER! Risque d'explosion suite à un échange inadéquate de la batterie!  Utiliser un outil non conducteur.  Il est absolument nécessaire de respecter la polarité. Figure 12 1. Soulever le clip maintien à l'aide d'un moyen non-métallique (par ex.

  • Page 27: Ajustages, Réglages Et Équilibrages

    Pica II Ajustages, réglages et équilibrages Ajustages, réglages et équilibrages DANGER! Danger de mort par choc électrique!  Couper l'imprimante du secteur avant tous travaux de maintenance et attendre un instant jusqu'à ce que le bloc d'alimentation se soit déchargé.

  • Page 28: Ajuster La Tête D'impression

    Ajustages, réglages et équilibrages Pica II 6.2 Ajuster la tête d'impression Pour une impression optimale, exécuter les réglages à la tête d'impression suivants:  Aligner la ligne focale au point le plus élevé au rouleau de pression. Dans cette position, le noircissement de l'impression est le plus intensif.
  • Page 29 Pica II Ajustages, réglages et équilibrages Parallélisme Le parallélisme de la ligne focale de la tête d'impression au rouleau pression est un caractère très important pour bonnes impressions. Étant donné que la position de la ligne focale sur la tête d'impression dépend aux fluctuations conditionnées par la fabrication il est...

  • Page 30: Ajuster Le Passage De Film Transfert

    Ajustages, réglages et équilibrages Pica II 6.3 Ajuster le passage de film transfert Le passage de film transfert peut être ajusté par la modification de la pression de tête d'impression. Une amplification de la pression de tête d'impression avec les vis (A) et/ou (B) cause un décalage de passage de film transfert dans le sens correspondant.

  • Page 31: Lubrification

    Pica II Ajustages, réglages et équilibrages 6.4 Lubrification REMARQUE! Faire attention qu'il n'y a pas des substances des lubrifiants sur les cellules, composants électroniques et cartes de circuit, tête d'impression et rouleaux. Fett, Grease, Graisse Figure 15 Si poussière de papier ou l'autre saleté s'est déterminée, les points de graissage doivent d'abord être nettoyés avec l'essence de lavage.
  • Page 32 Ajustages, réglages et équilibrages Pica II Manuel d'entretien 03.21...

  • Page 33: Équiper Des Options

    Pica II Équiper des options Équiper des options DANGER! Danger de mort par choc électrique!  Couper l'imprimante du secteur avant tous travaux de maintenance et attendre un instant jusqu'à ce que le bloc d'alimentation se soit déchargé. 7.1 Carte entrées/sorties Figure 16 1.

  • Page 34: Carte Ethernet

    Équiper des options Pica II 7.2 Carte Ethernet Figure 17 1. Enlever le couvercle gauche de l'imprimante. Desserrer les deux vis au bord inférieur gauche d'imprimante et trois vis au bord supérieur de châssis. 2. Enlever le conducteur de protection sur l'intérieur de couvercle.

  • Page 35: Distributeur D'étiquettes

    Pica II Équiper des options 7.3 Distributeur d'étiquettes Figure 18 1. Enlever la plaque frontale et le couteau denté (si monté) de front Distributeur d'étiquettes de l'imprimante. sans cellule 2. Appuyer sur le bouton rouge (B) pour ouvrir le rouleau de distribution.

  • Page 36: Massicot

    Équiper des options Pica II 7.4 Massicot AVERTISSEMENT! Il existe un risque de blessure aux lames du massicot.  Assembler/démonter la massicot seulement si l'imprimante est mise hors marche.  Utiliser le massicot seulement que s'elle est montée à l'imprimante.
  • Page 37 Pica II Équiper des options 4. Monter le couvercle de moteur ci-joint (E) avec les rondelles (O) et les vis (P) au fond de l'imprimante (A). 5. Monter les deux vis moletées et les deux écrous (F) à la barrette (G).
  • Page 38 Équiper des options Pica II Manuel d'entretien 03.21...

  • Page 39: Correction Des Erreurs

    Pica II Correction des erreurs Correction des erreurs Message d'erreur Cause de la panne Solution Ligne trop haute La ligne dépasse le bord Positionner la ligne plus bas supérieur de l'étiquette. (Augmentation de la valeur Y). Vérifier la rotation et la police.
  • Page 40 Correction des erreurs Pica II Message d'erreur Cause de la panne Solutions Index de champ La quantité des lignes reçus Vérifier les données transmises. n'est pas valable avec RS-232 et Vérifiez la communication PC - Centronics. Imprimante. Longueur masque La longueur de la définition du Vérifier les données transmises.
  • Page 41 Pica II Correction des erreurs Message d'erreur Cause de la panne Solutions Paramètre non Les caractères entrés ne sont Vérifiez les données du code. valide pas conformes aux caractères autorisés par l'identificateur d'application. Identificateur L'identificateur d'application Vérifier les données du code.
  • Page 42 Correction des erreurs Pica II Message d'erreur Cause de la panne Solutions Effacer répertoire Impossible d'effacer le Changer le répertoire. répertoire actuel. Sentiers trop long Indiquez un chemin plus court. Indication du chemin trop long. Protégé contre Switch "Write-Protect" est sur Désactiver "Write-Protect".
  • Page 43 Pica II Correction des erreurs Message d'erreur Cause de la panne Solutions FPGA faux L'imprimante est équipée d'un Vérifier type d'impr. à l'écran. mauvais FPGA. Changez le FPGA. Position finale Longueur de l'étiquette trop Vérifier la longueur ou bien le longue.
  • Page 44 Correction des erreurs Pica II Message d'erreur Cause de la panne Solutions Miroir/Tourner Sélection ensemble de la Sélectionner seulement une des fonction 'imprimer plusieurs deux fonctions et pas les deux colonnes' et 'miroir/tourner'. ensembles. Fichier système Chargement hotstart des Pas possible.
  • Page 45 Pica II Correction des erreurs Message d'erreur Cause de la panne Solutions RFID protégé Erreur lors de programmation Vérifier la définition des données de l'étiquette RFID RFID. (champs bloqués). L'étiquette a déjà été programmée. RFID programmation Erreur lors de la Vérifier les définitions RFID.
  • Page 46 Correction des erreurs Pica II Message d'erreur Cause de la panne Solutions Aucune données Données d'impression en Vérifier le type de module dehors de l'étiquette. sélectionné. Mauvais type de module Vérifier la version gauche/droite sélectionné (logiciel). de module. Tête d'impression Aucune tête d'impression...
  • Page 47 Pica II Correction des erreurs Message d'erreur Cause de la panne Solutions Position Option applicateur: Vérifier le commutateur à d'impression position finale EN HAUT et La position d'impression n'est DROITE sur la correcte fonction pas correcte. et position. Vérifier la pneumatique sur la fonction.
  • Page 48 Correction des erreurs Pica II Message d'erreur Cause de la panne Solutions UID conflit Réglages programmation Effectuer l'initialisation RFID. RFID défectueux. Module non trouvé Module RFID non disponible Vérifier la connexion du module RFID. Contacter votre distributeur. Aucun signal de...

  • Page 49: Entrées Et Sorties

    Pica II Entrées et sorties Entrées et sorties Différentes fonctions du système d’impression peuvent être déclenchées et les états de fonctionnement être affichés via 16 entrées et sorties de commande max., appelées ports dans la suite du document. Les ports sont disponibles via une prise D-Sub (26Pin HD) à l’arrière du système d’impression et sont isolés galvaniquement du potentiel...
  • Page 50 Entrées et sorties Pica II Affectation de connecteur D-Sub Figure 21 Affectation des blanc connecteurs brun vert jaune gris rose bleu rouge noir violet gris-rose rouge-bleu blanc-vert brun-vert blanc-jaune jaune-brun blanc-gris gris-brun blanc-rose rose-brun blanc-bleu brun-bleu blanc-rouge brun-rouge blanc-noir brun-noir Manuel d'entretien 03.21...
  • Page 51 Pica II Entrées et sorties Port 1 à Port 16 = Occupation de Profil E/S 'Std_Label' Description/Fonction Port 1 Démarrage d'impression et coupe (Entrée) Port 2 Réimprimer l'étiquette imprimée en dernier Port 3 Reset compteur (Entrée) Port 4 Avec option applicateur: Démarrer à...
  • Page 52 Entrées et sorties Pica II Description/Fonction + 5 VDC Sortie 5 Volts DC pour usage externe. 1 A max. Cette tension est mise à disposition par le système d’impression et peut, par exemple, être utilisée comme tension de commande. Ne jamais appliquer de tension étrangère à...
  • Page 53 Pica II Entrées et sorties Exemple 1 Connexion d'appareil au machine avec S7-300 SPS. Figure 22 Connexion d'appareil au panel d'opération. Exemple 2 Figure 23 03.21 Manuel d'entretien...
  • Page 54 Entrées et sorties Pica II Exemple 3 Connexion d'appareil si 'option: 2 ième LED'. Figure 24 En cas de branchement d’un contact Reed à une entrée de Mesures de sûreté commande, le contact doit présenter une capacité de coupure d’au moins 1 A afin d’empêcher que le contact ne colle en raison de...

  • Page 55: Schéma De Câblage

    Pica II Schéma de câblage 10 Schéma de câblage Figure 25 03.21 Manuel d'entretien...

  • Page 56: Carte Cpu Vue D'ensemble

    Schéma de câblage Pica II 10.1 Carte CPU vue d'ensemble Figure 26 Jumpers JP1 (debug) (protégé contre l'écriture) Boot secteur fermé fermé Programmation Livraison fermé ouvert Manuel d'entretien 03.21...

  • Page 57: Dépollution Conforme À L'environnement
