Régulation 1 circuit sur vanne Pluton 5000 - réf . 074319
Repères

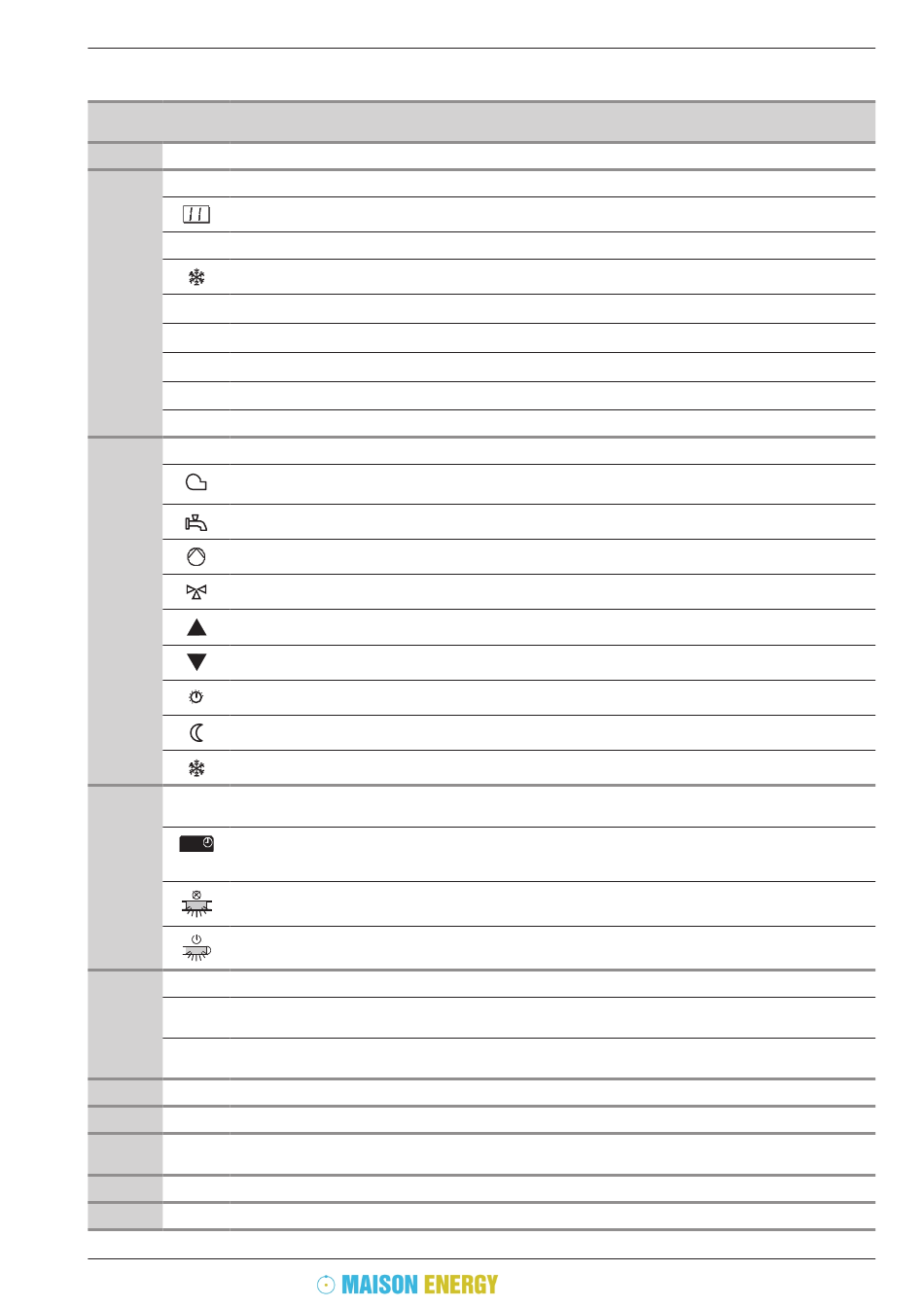

Fonction des touches du régulateur
(figure 21)
1 Affichage du programme de chauffe journalier
Affichages divers ou valeur correspondant à la ligne de fonction
Ligne de fonction
Er Détection d'erreur
Chauffage à la température ambiante de consigne de la protection antigel (série C)
2
Heure
N° du jour de la semaine
Date (jour et mois) (série C)
Année (série C)
Eco Période en régime "réduit"
Affichage du régime de fonctionnement
Brûleur enclenché (allure 1)
Charge d'eau sanitaire active
Circulateur chauffage en service (circuit 1)
Vanne mélangeuse (circuit 1)
3
La vanne mélangeuse s'ouvre
La vanne mélangeuse se ferme
Chauffage à la température ambiante normale réglée .
+
Chauffage à la température ambiante réduite
Chauffage à la température ambiante de consigne de la protection antigel (série A)
Régime de fonctionnement du circuit de chauffe.
Le régime d'eau sanitaire n'est pas influencé .
Chauffage en service suivant le programme de chauffe .
A U T O
• En période d'occupation selon la température de consigne normale
• Sinon, selon la température de consigne réduite
4
Chauffage en service en permanence suivant la température de consigne réglée sur le bouton .
Chauffage à l'arrêt avec fonctions antigel actives .
Régime de fonctionnement de l'eau sanitaire.
T o u c h e
Préparation de l'eau chaude sanitaire en service suivant le programme de chauffe, ou en permanence 24
allumée
5 heures sur 24 . Dans ce cas le paramétrage du régulateur doit être effectué par le chauffagiste .
T o u c h e
Préparation de l'eau chaude sanitaire à l'arrêt avec fonction antigel de l'eau sanitaire active .
éteinte
6 Touches de sélection de la ligne de fonction
7 Touche de fonction ramonage (fonction réservée à l'installateur)
Touche pour fonctionnement manuel
8
(en cas de défaillance du régulateur, la chaudière fonctionne sur son thermostat)
9 Touches de réglage de valeurs
10 Bouton de réglage de la température ambiante de consigne normale (circuit 1).
