Atlantic Pluton 5000 Notice De Référence
Masquer les pouces
Voir aussi pour Pluton 5000:
- Guide de référence (24 pages) ,
- Notice de référence (12 pages)
Publicité
Liens rapides
Régulation sanitaire
Pluton 5000
réf. 074318
Document n° 1462-1 ~ 28/02/2011
FR
EN
IT
NL
ES
PT
PL
LT
xx
xx
xx
xx
7
8
3
Notice de référence
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
DE
CZ
xx
Publicité
Manuels Connexes pour Atlantic Pluton 5000
Sommaire des Matières pour Atlantic Pluton 5000
- Page 1 Document n° 1462-1 ~ 28/02/2011 Régulation sanitaire Pluton 5000 réf. 074318 Notice de référence destinée au professionnel et à l'utilisateur à conserver par l’utilisateur pour consultation ultérieure www.atlantic.fr...
- Page 2 Instructions pour l’installateur ......4 Installation sur chaudière Pluton 5000 ..4 Signalisation des défauts de sonde .

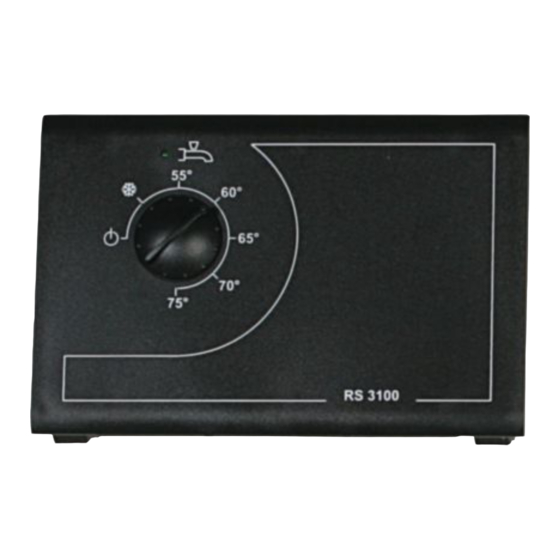

- Page 3 Régulation sanitaire Pluton 5000 - réf. 074318 1 Présentation du matériel Colisage • 1 colis : Régulation Caractéristiques générales • Régulateur - Tension nominale : 230 V (+10%, -15%) - Fréquence nominale : 50 Hz • Sonde sanitaire - Valeur ohmique de la sonde (fig. 1) : 2200 ohms à...
- Page 4 Régulation sanitaire Pluton 5000 - réf. 074318 2 Instructions pour l’installateur Installation sur chaudière Pluton 5000 - Déposer le couvercle de la chaudière. - Basculer le volet du tableau de commande. - Desserrer les vis et ouvrir le tableau de commande (rep.V,...
- Page 5 TR - Thermostat de chaudière K1 - Relais brûleur PPT96 - Platine Relais TS - Thermostat de sécurité figure 8 - Schéma électrique Pluton 5000 avec régulation sanitaire et platine relais Notice de référence "1462 - FR" - 5 -...
- Page 6 Régulation sanitaire Pluton 5000 - réf. 074318 Signalisation des défauts de sonde Le voyant vert situé au-dessus du potentiomètre du régulateur est allumé lors des charges sanitaires. Lorsqu’il clignote rapidement (0,5 s / 0,5 s) la sonde de chaudière est coupée ou en court-circuit.
- Page 7 Régulation sanitaire Pluton 5000 - réf. 074318 4 Pièces détachées N° Code Désignation ... . . Type ..Qté Pour toute commande de pièces détachées, indiquer : le type et la référence de l’appareil, la désignation et le...
