Gira Système d'appel 834 Plus
Mode d'emploi abrégé
Redresseur de secteur ASI Plus 5999 00
Gira
Giersiepen GmbH & Co. KG
Systèmes d'installation
électrique
P.O. Box 1220
42461 Radevormwald
Tél. +49 (0) 2195 / 602 - 0
Fax +49 (0) 2195 / 602 - 191
www.gira.com
info@gira.com
Consignes de sécurité
Le montage et le branchement des appareils électriques peuvent
uniquement être effectués par des électriciens.
En cas de non-respect des indications de ce manuel, il y a danger
de détérioration de l'appareil, d'incendie ou d'autres dangers.
Avant tous travaux sur l'appareil ou la charge, mettre hors ten-
sion. Ce faisant, tenir compte de tous les disjoncteurs de protec-
tion de ligne qui fournissent des tensions dangereuses à l'appa-
reil ou à la charge.
i
Prévoir un disjoncteur de protection de ligne!
Un disjoncteur de protection de circuit type D, max. 16 A doit
être branché en amont du bloc d'alimentation.
Fonction
Bloc d'alimentation avec une plage de tension d'entrée de 115 V -
15 % à 230 V +15 % AC. Tension de sortie 24 V DC avec alimentation
sans interruption (ASI). En cas de chute de la tension d'entrée du
réseau, la charge raccordée est alimentée sans interruption par les
accus intégrés. Lorsque la tension d'entrée du réseau remonte, les
accus sont séparés de la charge et rechargés avec le câble de char-
gement interne.
L'appareil est conçu pour un fonctionnement 24/24 h à la puissance
nominale.
Autodiagnostic de surveillance des accus p. ex. pour la protection
contre la décharge profonde, etc.
Via des contacts de relais libres de potentiel (voir Fig. 2), on peut
signaler des états de fonctionnement (panne de courant, avertisse-
ment de la batterie et du chargeur) du redresseur de secteur.
i
Indication: lire le mode d'emploi système.
Familiarisez-vous avec toutes les possibilités de l'appareil et de
l'ensemble du système d'appel. Veuillez lire le
tème , qui est disponible comme document PDF, en diverses
variantes linguistiques, sur le CD-ROM joint à la centrale de sta-
tion.
Etendue de la livraison
• Redresseur de secteur ASI, référence: 5999 00, jeu de câbles
avec connecteur de raccordement et bandes Velcro de fixation
des accus.
Non compris dans la livraison sont les deux accus 12 V, 12 Ah.
Prière de commander ceux-ci séparément, référence: 5991 00.
Montage
Le redresseur de secteur Plus avec ASI doit être installé à un
endroit sec, autant que possible sans poussière et bien ventilé.
Vu le poids d'env. 10 kg (accus inclus), on doit veiller à un empla-
cement stable pour l'appareil ou à un montage mural solide.
Attention! Danger de surchauffe!
En cas d'emplacement de montage défavorable, il peut se pro-
duire une surchauffe de l'appareil du fait de l'accumulation de
chaleur. Ceci peut provoquer des dommages. Veiller à une circu-
lation d'air suffisante, de façon à éviter toute accumulation de
chaleur.
Attention! Ne pas installer dans une chambre de patient!
L'appareil doit être installé de manière sûre. L'accès à l'appareil
doit être possible à tout moment pour un électricien.
Vue d'ensemble de l'appareil
L'appareil dispose des LED d'affichage d'état suivantes:
Réseau /mains
Chargeur / charger
Sortie /mains
Batterie / battery

mode d'emploi sys-



Légende:

Bornes pour tensiond'entrée
230 V AC, voir Fig. 2

Bornes pour tensionde sortie
24 V DC, voir Fig. 2

Contacts de détecteurs,
voir Fig. 2

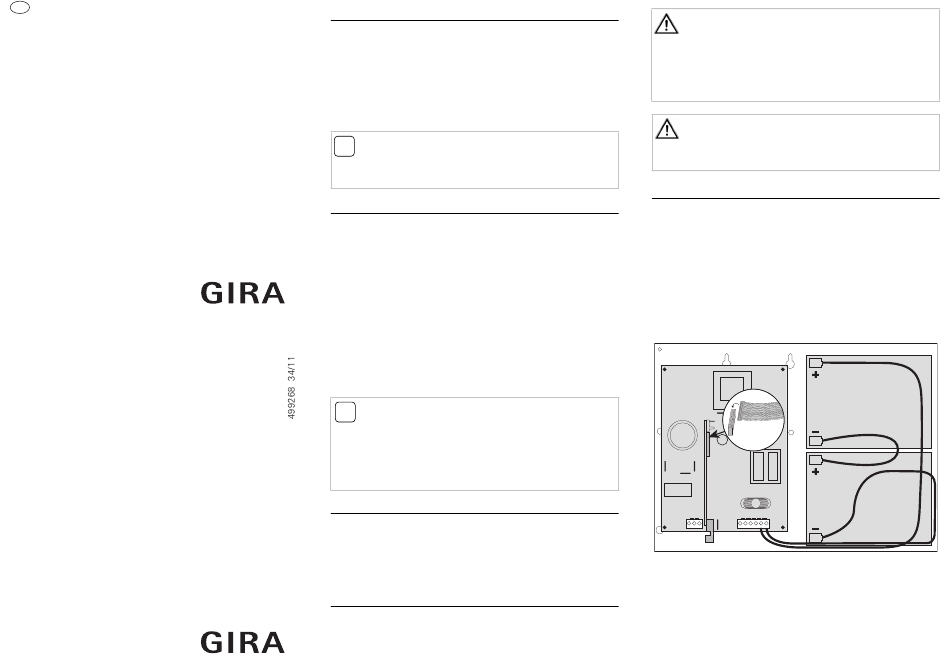

Fig. 1: Vue d'ensemble du redresseur de secteur avec ASI
LED verte lorsque la tension primaire est
résente.
LED verte pour un fonctionnement de
chargement sans défaut.p
LED verte lorsque la tension est présente
à la sortie vers le consommateur.
LED verte pour un fonctionnement
sur batteries sans défaut.
LED rouge en cas de décharge profonde.
Raccordement
de LED d'état
 


Raccordement de câble plat
pour LED D'état dans le cou-
vercle du boîtier

Fusible (entrée 230 V),
T 2 A

Fusible (sortie), T 6,3 A
