Connexion bifilaire RS-485

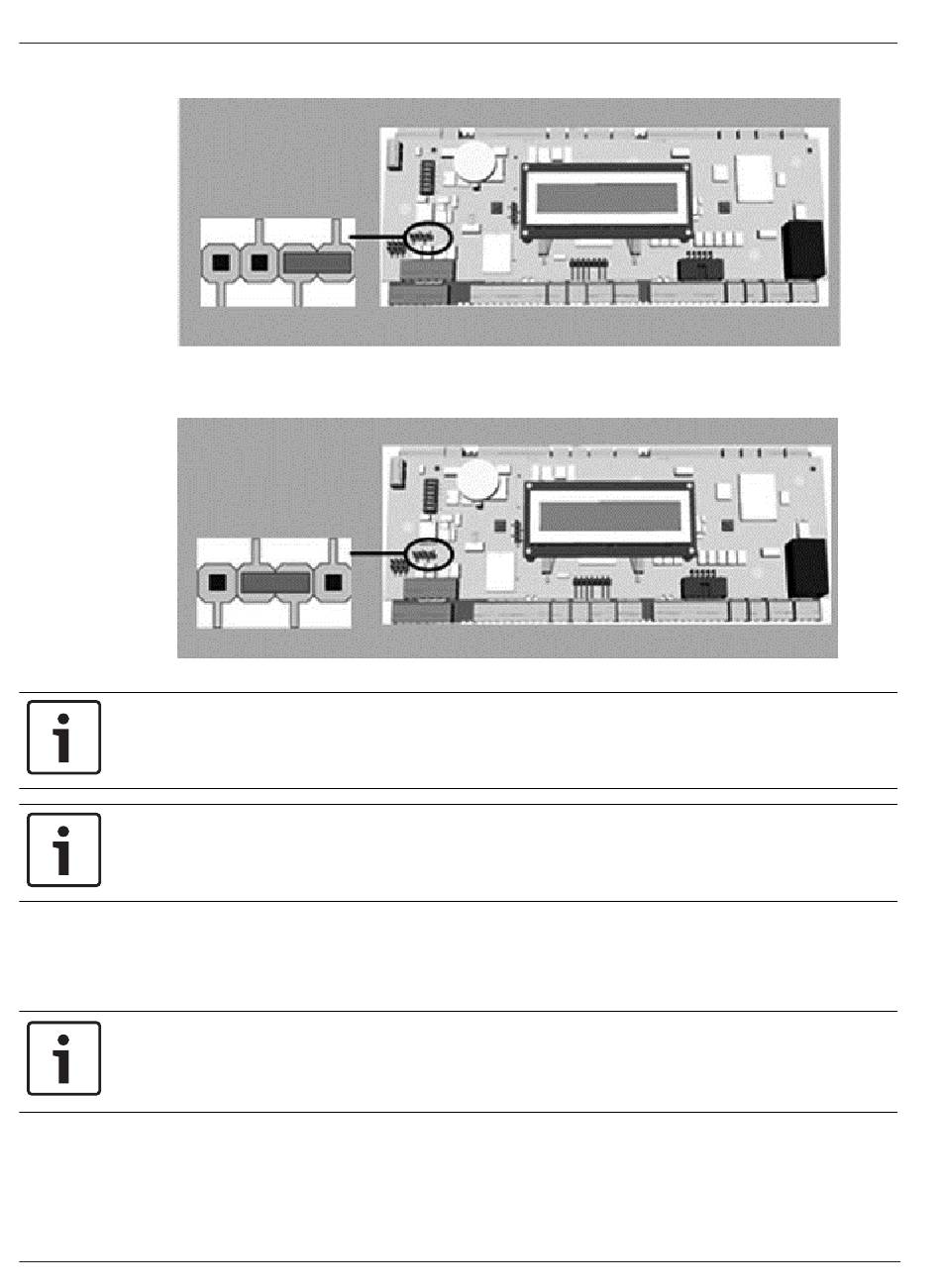

Figure 4.10: Réglage des cavaliers pour la connexion bifilaire du RS-485
4.9.2 Connexion à quatre fils RS-485
Figure 4.11: Paramètres pour une connexion RS-485 à quatre fils
Remarque!
Voir les notices pour le réglage du convertisseur RS-232 / RS-485.
Remarque!
Si une connexion quatre fils est utilisée, l'interface doit être configurée comme liaison
transversale.
4.10 Interface hôte RS-232
L'AMC2 offre une interface série RS-232 pour connecter un ordinateur hôte ou un modem
série.
Remarque!
Risque de dommages
La longueur de câble entre deux interfaces série RS-232 COM ne doit pas
dépasser 15 mètres.
