Maintenance
1 Écrou de ballon
2 Écrou de serrage du tuyau
de vapeur
3 Tuyau de vapeur
4 Blocage pour l'
entraînement de rotation

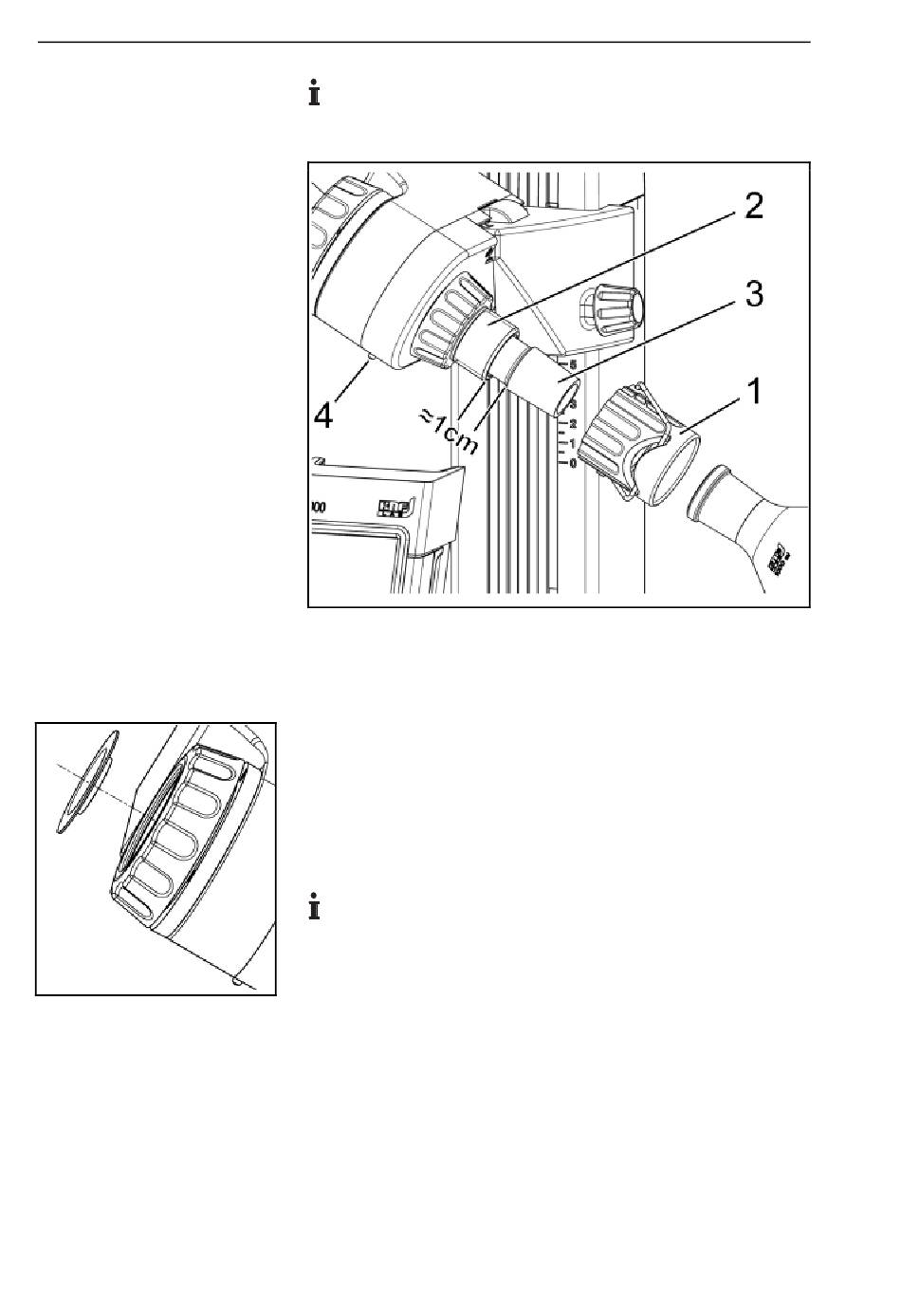

Fig. 21 : Orientation du joint
48
Maintenez alors l'écrou de serrage du tuyau de vapeur (2)
avec l'autre main.
Fig. 20 : Changer le tuyau de vapeur

9.4. Remplacer le joint

1. Démonter le condenseur de refroidissement (voir le chap. 6.1)
2. Démonter le tuyau de vapeur (voir le chap. 9.3).
3. Prélever l'ancien joint (voir Fig. 21).
4. Remonter le tuyau de vapeur (voir le chap. 9.3).
5. Pousser le nouveau joint (voir le chap. 11.1 « Pièces de re-
change ») sur le tuyau de vapeur.
La lèvre d'étanchéité du joint doit alors être orientée vers
l'intérieur (voir Fig. 21).
6. Monter le tuyau de vapeur (voir le chap. 9.3).
7. Monter le condenseur de refroidissement (voir le chap. 6.1)
8. Mettre au rebut le joint usagé conformément aux spécifica-
tions.
Traduction du mode d'emploi original, français, KNF 126291-126296 11/14
Évaporateur Rotatif RC 900
