Montage et raccordement
26
6.2. Raccordement
1. Raccorder le côté aspiration de la pompe à vide sur le raccor-
dement de vide (Fig. 5/1, p. 19).
Utilisez un tuyau de vide à cet effet.
Évacuer le refoulement de gaz (de la pompe) en sécurité pour
exclure tout échappement de gaz dans l'air ambiant.
2. Monter l'amenée et l'évacuation de liquide de refroidissement
sur le condenseur de refroidissement (Fig. 5/2, p. 19, raccor-
dements permutables).
Sur le raccordement de vanne de liquide de refroidissement
(Fig. 1/20, p. 12), raccorder seulement la vanne de liquide de
refroidissement KNF (voir chapitre 11.2, Accessoires). Utilisa-
tion d'autres vannes seulement après accord avec KNF.
Aucun liquide de refroidissement supplémentaire n'est requis si
l'évaporateur rotatif est refroidi avec de la glace sèche via un
piège cryogénique.
3. Le cas échéant, monter la vanne de liquide de refroidissement
(accessoire) dans la conduite d'alimentation
Risque d'éclatement par surpression
Si la vanne de liquide de refroidissement est montée
dans la conduite d'évacuation ou si elle est autre-
ment bloquée, la pression de service maximale du
AVERTISSE-
condenseur de refroidissement peut être dépassée.
MENT

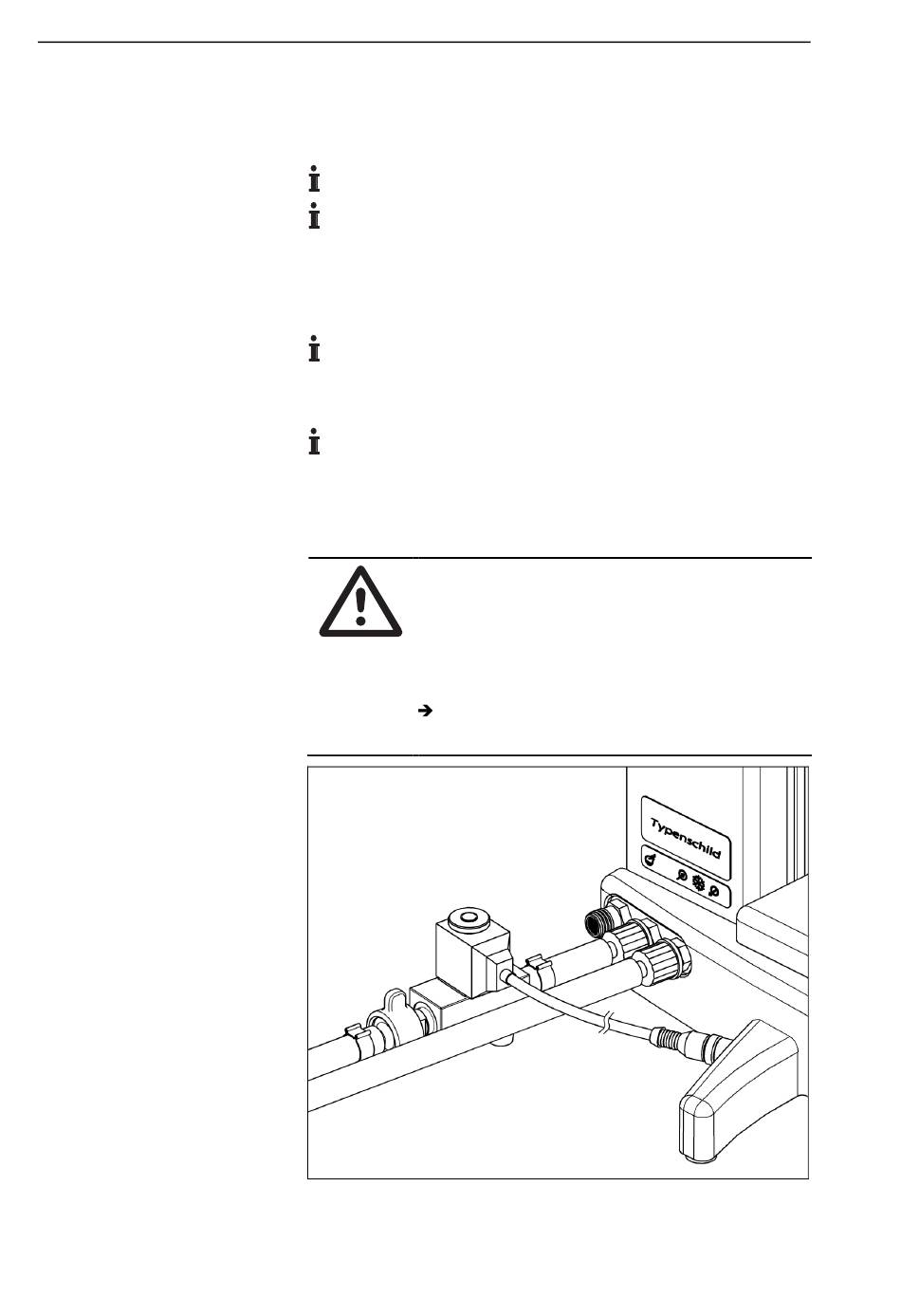

Fig. 9 : Raccorder la vanne de liquide de refroidissement
Traduction du mode d'emploi original, français, KNF 126291-126296 11/14
Évaporateur Rotatif RC 900
Monter la vanne de liquide de refroidissement
exclusivement dans la conduite d'alimentation
(voir Fig. 9)
.
