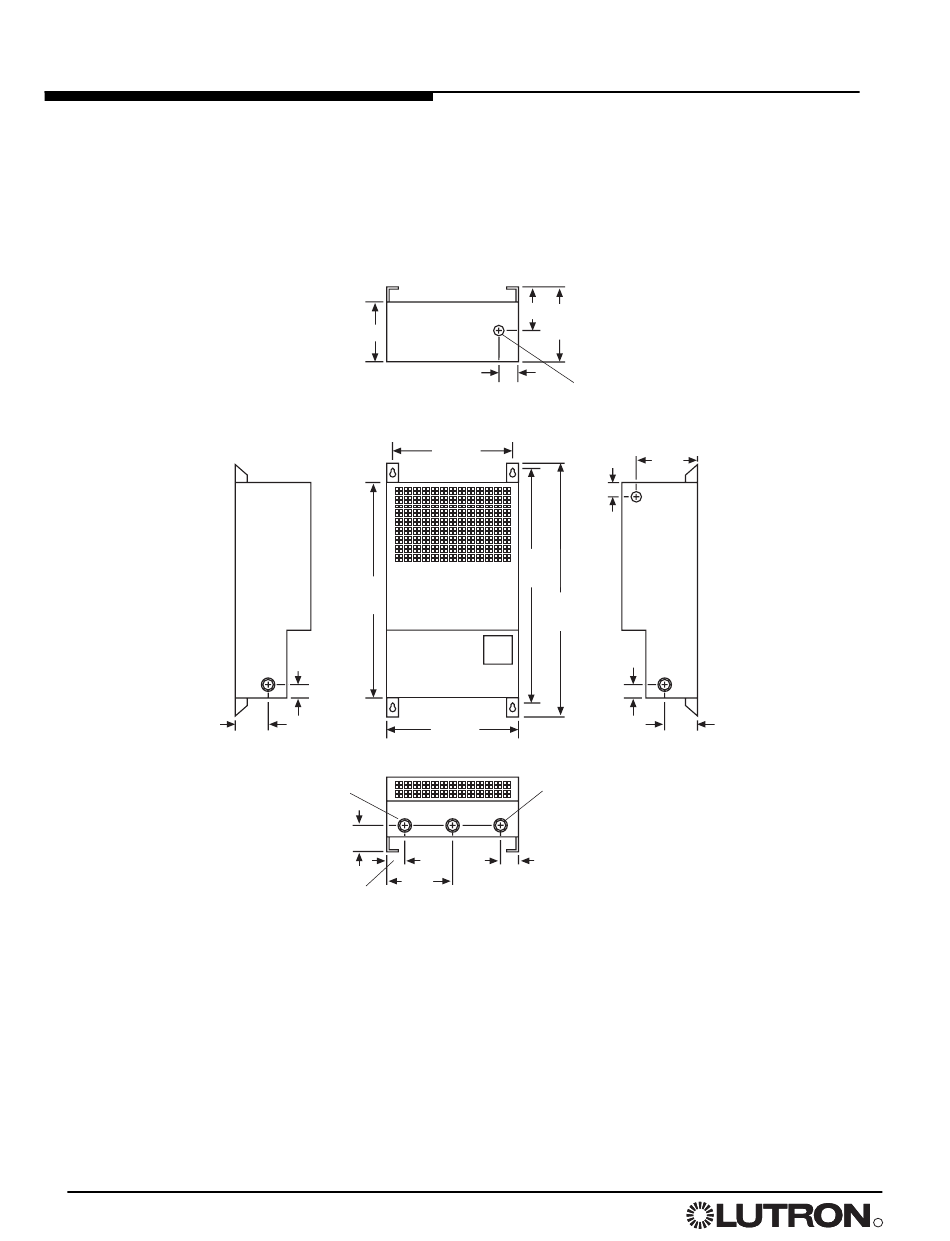

Schrankabmessungen

Mini-Schrank: GP3 und GP4

Abmessungen sind in mm (Zoll).
70 (2,75)
Linke Seite
Standard-Einführung Lastseite
4 Installationsanleitung für Dimmerschränke
130 (5,125)
41 (1,625)
Draufsicht
244
(9,625)
457
(18)
29
(1,125)
279
(11)
Vorderansicht
70 (2,75)
140
(5,5)
38
(1,5)
Ansicht von unten
92
(3,625)
159
(6,25)
Standard-Einführung für die Bus-
Leitung
30
133
(1,188)
(5,25)
495
(19,5)
537
(21,125)
29
(1,125)
Rechte Seite
Standard–Einführung für die
Einspeisung
38
(1,5)
70 (2,75)
