Montaje del Panel

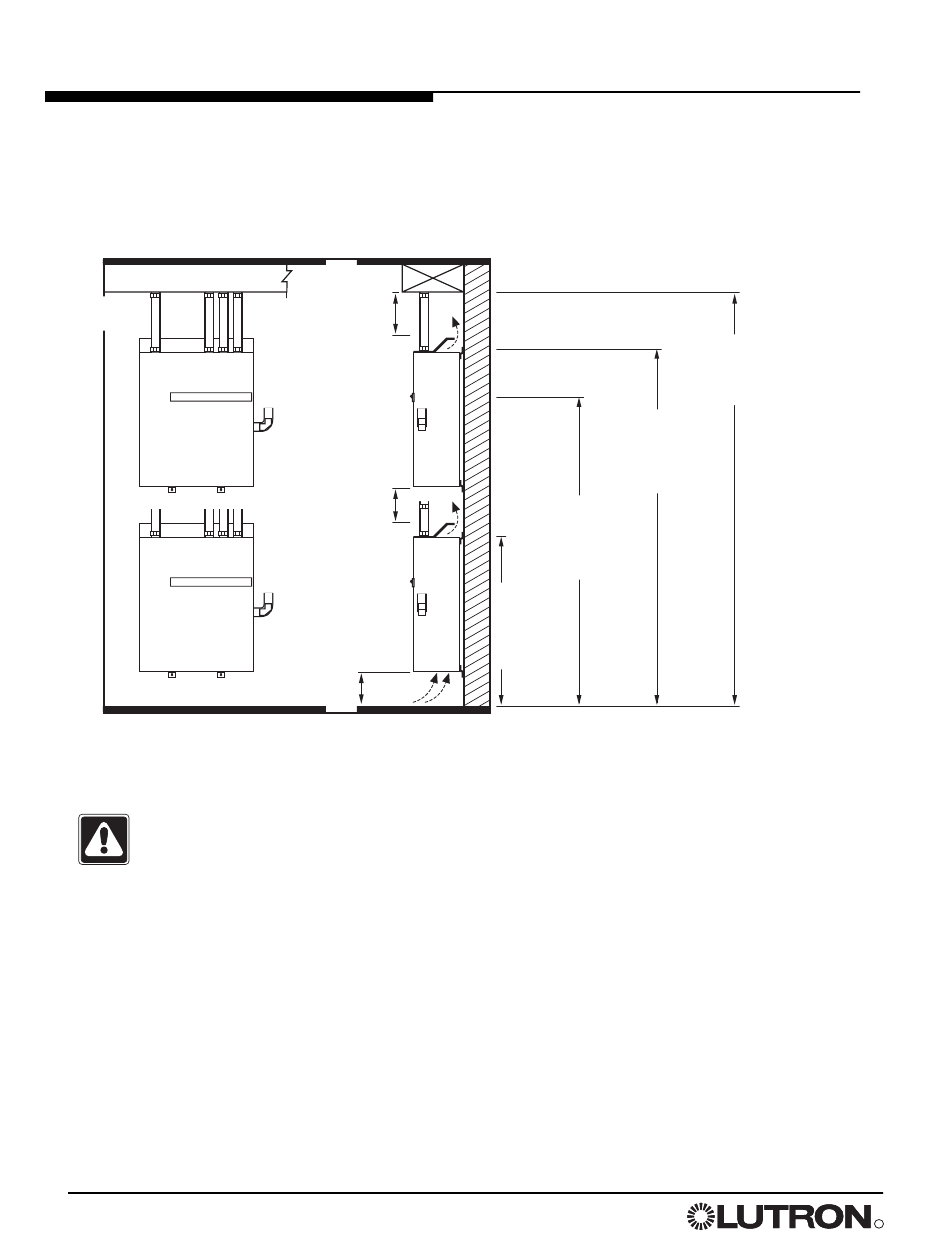

Montaje de Un Panel Encima de Otro

Se requiere para esta disposición al menos 2,74 m
(8 pies 8 pulg.) entre el piso y el cielorraso suspendido.
Vista Frontal
Tendido del cableado
Cableado de
alimentación
*152 mm (6 pulg.) aprobado para este diseño
solamente.
Cuidado! El agua provoca daños en los
Paneles. Instale donde no se mojen.
10 Guía de Instalación para Paneles de Atenuación
(continuación)
Vista Lateral
Cableado 305 mm
de carga (12 pulg.)
mín.
Cableado
PELV (Clase 2:
EE.UU.)
305 mm
(12 pulg.)
mín.
Cableado
PELV (Clase 2:
EE.UU.)
152 mm
(6 pulgadas)
Flujo de
mín.*
Aire
GP8 - GP24, LCP8 - LCP24
solamente
2,28 m
(7 pies 5-5/8
pulg.) a los
orificios de
montaje
Límite de
altura del
Cortacircuitos
NEC 1,95 m
®
(6 pies 6 pulg.)
1,03 m
(3 pies.
4-5/8 pulg.)
a los orificios
de montaje
2,65 m
(8 pies 8 pulg.)
al cielo raso
como mínimo
