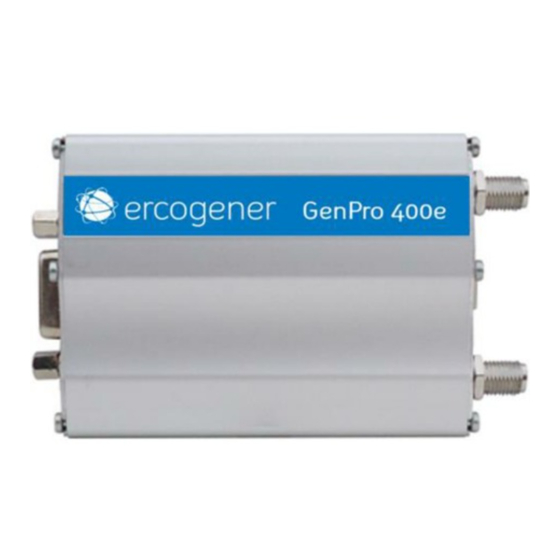

- Page 1 Guide Utilisateur GenPro 400e Référence : EG_GenPro400e_1103_UG_001_FR Révision : Id : 3900 Date : décembre 2019 http://www.ercogener.com Dct_426_02...
-
Page 2: Evolution De Ce Document
Les principales évolutions de cette documentation par rapport à la version précédente sont facilement identifiables lors de la lecture sur un écran par la couleur bleu du texte. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 3: Table Des Matières
Utilisation du modem avec le port USB ................. 23 3.6.5 Connexion réseau local ......................24 ..........................25 HAINE AUDIO Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... - Page 4 Chronologie des réponses à la commande AT+CEREG? ........... 41 5.13 AT (HAYES) ..................42 RINCIPALES COMMANDES ACCESSOIRES RECOMMANDES ......................43 SUPPORT CLIENT ..........................43 Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02...
- Page 5 ANNEXE 2 - CORDON USB 2.0 TYPE A MALE / TYPE MINI B MALE ............45 ANNEXE 3 – CARACTERISTIQUES RF ......................45 Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02...
-
Page 6: Presentation
• Bande 1 (2100 MHz) • Bande 7 (2600 MHz) Les protocoles de connectivité IP intégrés dans le GenPro 400e permettent la mise en place rapide de solutions de télématique embarquée à forte valeur ajoutée. Ce document fournit une description détaillée du modem découpée selon les chapitres suivants : - Présentation générale,... -
Page 7: Avertissement
/ sorties, ne doivent pas dépasser 3 (trois) mètres. - Le GenPro 400e ne doit pas être alimenté directement par le secteur, un adaptateur de tension doit être utilisé. Dans tous les cas, le modem doit être alimenté par une source à puissance limitée PS1 (max 15W). -
Page 8: Copyright
à la commercialisation et d'adéquation à un usage particulier, n'est accordée quant à la précision, à la fiabilité ou au contenu du document. ercogener se réserve le droit de réviser ce document ou de le retirer à n'importe quel moment sans préavis. -
Page 9: Recommandations De Securite
Cet équipement est alimenté en Très Basse Tension de Sécurité (TBTS) et à niveau d’énergie non dangereux PS1 (max 15W). Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 10: Securite En Vehicule
Ne placez pas le Modem à côté des disques d'ordinateur, des cartes de crédits ou de voyage ou d'autres supports magnétiques. L'information contenue sur les disques ou les cartes peut être affectée par le modem. L'utilisation d'équipements tiers ou d'accessoires, non fabriqués ou autorisés par ercogener peut annuler la garantie du Modem. -
Page 11: Presentation
EG_GenPro400e_1103_UG_001_FR Page 11 / 46 2 Présentation 2.1 Contenu Le GenPro 400e est livré avec : - un emballage Carton GenPro 400e, - un modem GenPro 400e, - deux pattes de fixation, - un cordon d'alimentation 2 fils (Rouge/Noir) dénudés sans fusible. -
Page 12: Caracteristiques Mecaniques
Deux brides sont prévues pour fixer le modem sur un support. Bride Bride fixation fixation gauche droite : Face inférieure avec brides de fixation Figure 3 Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 13: Services Et Interfaces
2.4.1 Services Le GenPro 400e intègre un modem GSM/GPRS/EDGE (Classe 12), UMTS (HSPDA Cat. 24, HSUPA Cat. 6) et 4G-LTE (Cat. 4). Il est destiné à la transmission asynchrone de données binaires et de SMS. Tableau 3 : Caractéristiques des réseaux supportés... -
Page 14: Caracteristiques Climatiques
HR < 70% @ +55°C Pression Atmosphérique 700 hPa à 1060 hPa (-400 m à 3000 m) Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 15: Interfaces Et Connexions
Pour plus de précisions sur les signaux c.f § 3.5 Lien série RS232C ci-dessous. * Nous consulter pour l'accès audio sur le connecteur mini USB. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 16: Face Arrière
Les connecteurs d'antenne sont de type SMA femelle avec une impédance de 50Ω. 3.3 Architecture fonctionnelle 3.3.1 Générale Figure 6 : Architecture fonctionnelle Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 17: Alimentation
▪ Tension supérieure à 32V ▪ La protection du modem est assurée par un fusible (Surtension continue) ré activable interne. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 18: Consommations
Unit. MOY NOM. 0.52 0.45 0.32 MOY NOM. Le GenPro 400e est en mode 'Shutdown' avec la commande AT+CPWROFF et port série RS232C et USB déconnectés. Tableau 11 : Consommation en mode Power Saving Power Saving Unit. MOY MAX. GSM / GPRS 2.45... -
Page 19: Dimensionnement De L'alimentation
Cette consommation n'est pas permanente. Elle correspond à la consommation des bursts lors des communications GSM en 2G. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 20: Ien Serie Rs232C
Transmitter Output Resistance RS-232 Output Short-Circuit ±60 Current Figure 8 : Signaux normalisés du Lien Série RS232C Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 21: Usb
Chirp K level (output differential voltage) -900 -500 Figure 9 : Signaux normalisés du Lien Série USB Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 22: Installation Des Drivers Usb
Page 22 / 46 3.6.2 Installation des drivers USB Il est préconisé d'effectuer l'installation du driver GenPro 400e avant de connecter le modem. Connectez-vous à l'espace "Pro" du site internet ercogener pour aller chercher le driver dans l'Espace téléchargement de nos produits. -
Page 23: Utilisation Du Modem Avec Le Port Usb
Figure 11 : Utilisation du modem avec le port USB Dans cet exemple le port 21 pourra être utilisé avec un logiciel de communication type HyperTerminal. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 24: Connexion Réseau Local
4- Eteindre le modem, remettre la carte SIM et rallumer le modem. 5- Attacher le modem au réseau avec la commande AT+CGATT=1 Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 25: Chaine Audio
'Machine To Machine' (M2M). Le transfert Vidéo, VoIP (Voix sur IP) requiert le paiement de royalties additionnelles. L'interface audio est disponible sur le GenPro 400e grâce à un codec audio. Pour activer le codec utilisez la commande AT+UEXTDCONF=0,1. L'interface audio est standard pour connecter un combiné de téléphone (la commande AT+USPM permet la sélection du Handset, se référer au document AT Command List disponible sur le site ercogener. -
Page 26: Entrée Microphone Mic+ Et Mic
Il est de la responsabilité de l'intégrateur de protéger les entrées des perturbations électriques et de respecter les valeurs des paramètres de fonctionnement prévue. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 27: Sortie Haut-Parleur Spk+ Et Spk
Il est de la responsabilité de l'intégrateur de protéger les sorties des perturbations électriques et de respecter les valeurs des paramètres de fonctionnement prévue. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 28: Reset
• 18 ms ≤ durée ≤ 800 ms le modem est mis sous tension Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 29: Arte Sim
EG_GenPro400e_1103_UG_001_FR Page 29 / 46 3.9 Carte SIM En standard le GenPro 400e est équipé d'un lecteur de carte SIM standard accès par l'extérieur. Tableau 23 : Caractéristiques de la tension d'alimentation carte SIM Carte SIM 3 V ou 1.8 V... - Page 30 EG_GenPro400e_1103_UG_001_FR Page 30 / 46 Figure 18 : Chronogramme Led GSM Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02...
-
Page 31: Antennes Externes
4 Antennes externes Les antennes externes sont connectées au modem via un connecteur SMA-F. Le GenPro 400e a été qualifié avec 2 antennes référence ercogener 636Z232160 Dans tous les cas l’antenne principale (MAIN) est nécessaire et obligatoire. L’antenne auxiliaire (AUX) est utilisée en réception pour le •... -
Page 32: Montage Des Antennes Exterieures
Antennes dans le plan horizontal, l’angle est naturellement de 90° Dans le plan vertical, régler l’angle de 90° entre les antennes Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 33: Utilisation Du Modem
5 Utilisation du modem 5.1 Recommandations spécifiques pour l'utilisation du modem dans les véhicules Le connecteur d'alimentation du modem GenPro 400e ne doit JAMAIS être directement connecté à la batterie du véhicule. Le câble doit être raccordé sur un circuit protégé de source de puissance PS1 (max 15W). -
Page 34: Mode Power Saving Control (Power Off)
Le module repasse en basse consommation à la fin du time out programmé après la réception du dernier caractère. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 35: Ignal Rts
Le signal RI indique par son cadencement soit un appel entrant ou la réception d'un SMS. Figure 23 : Etat signal RI Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 36: Emarrer Avec Le Modem
- Pousser la carte SIM jusqu'au "clic" assurant la mise en place correcte de celle-ci. - Remettre en place le cache carte SIM. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 37: Tiliser Le Modem
La plupart des commandes AT sont interprétables par le module installé (TOBY-L210). Quand une limitation existe sur une commande AT particulière, celle-ci est indiquée. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 38: Verification Du Code Pin
Act= 7, le modem est attaché en 4G Entrez la commande AT+CESQ? La réponse est +CESQ : <rxlev>,<ber>,<rscp>,<ecn0>,<rsrq>,<rsrp> Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 39: Réponse Avec Le Modem Attaché Au Réseau 2G
+COPS:0,0,"FirstOne",7 +CESQ : 99,99,255,255,24,38 RSRP est le gain par pas de 1. 38-> -103dBm RSRQ (24) -8dB Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 40: Verification De Lenregistrement Du Modem Sur Le Reseau Cellulaire
Si le modem n'est pas enregistré après 3mn : vérifier soit la connexion entre le modem et l'antenne. Vérifier s’il y a un signal réseau avec un téléphone portable. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 41: Commande At+Cgreg
Inconnu. Couverture autre que 4G. 5.12.3.1 Chronologie des réponses à la commande AT+CEREG? Identique à la commande AT+CREG? Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 42: Rincipales Commandes At (Hayes)
Ce message correspond au type de numéro appelé : data, il est possible de la sauvegarder par la commande AT&W. Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 43: Accessoires Recommandes
EG_GenPro400e_1103_UG_001_FR Page 43 / 46 6 Accessoires recommandés Les accessoires recommandés par ercogener pour le modem GenPro 400e sont présentés sur notre site internet dans la rubrique Produits/Accessoires. Pour plus d'informations, contacter notre service commercial. 7 Support client ercogener assure le support client de tous ses Modems vendus, dès lors vous aurez accès aux: dernières versions des documents,... -
Page 44: Annexe 1 - Câble Micro-Fit 4 Pins 2 Fils Sans Fusible
Caractéristiques Connecteur 4 broches Longueur ≈ 1.5m Câble Section : 0.75 mm² Fusible Signal Couleur Rouge Noir Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... -
Page 45: Annexe 2 - Cordon Usb 2.0 Type A Male / Type Mini B Male
Channel bandwidth = 20 MHz -109.0 Channel bandwidth = 1.4 MHz Bande 5 (850 MHz) -103.0 Channel bandwidth = 5 MHz Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02... - Page 46 • Power Class E2 (27 dBm) for GSM/E-GSM bands • Power Class E2 (26 dBm) for DCS/PCS bands Les descriptions et illustrations non contractuelles du présent document sont données à titre indicatif. ERCOGENER se réserve le droit d’apporter toute modification. Dct_426_02...
