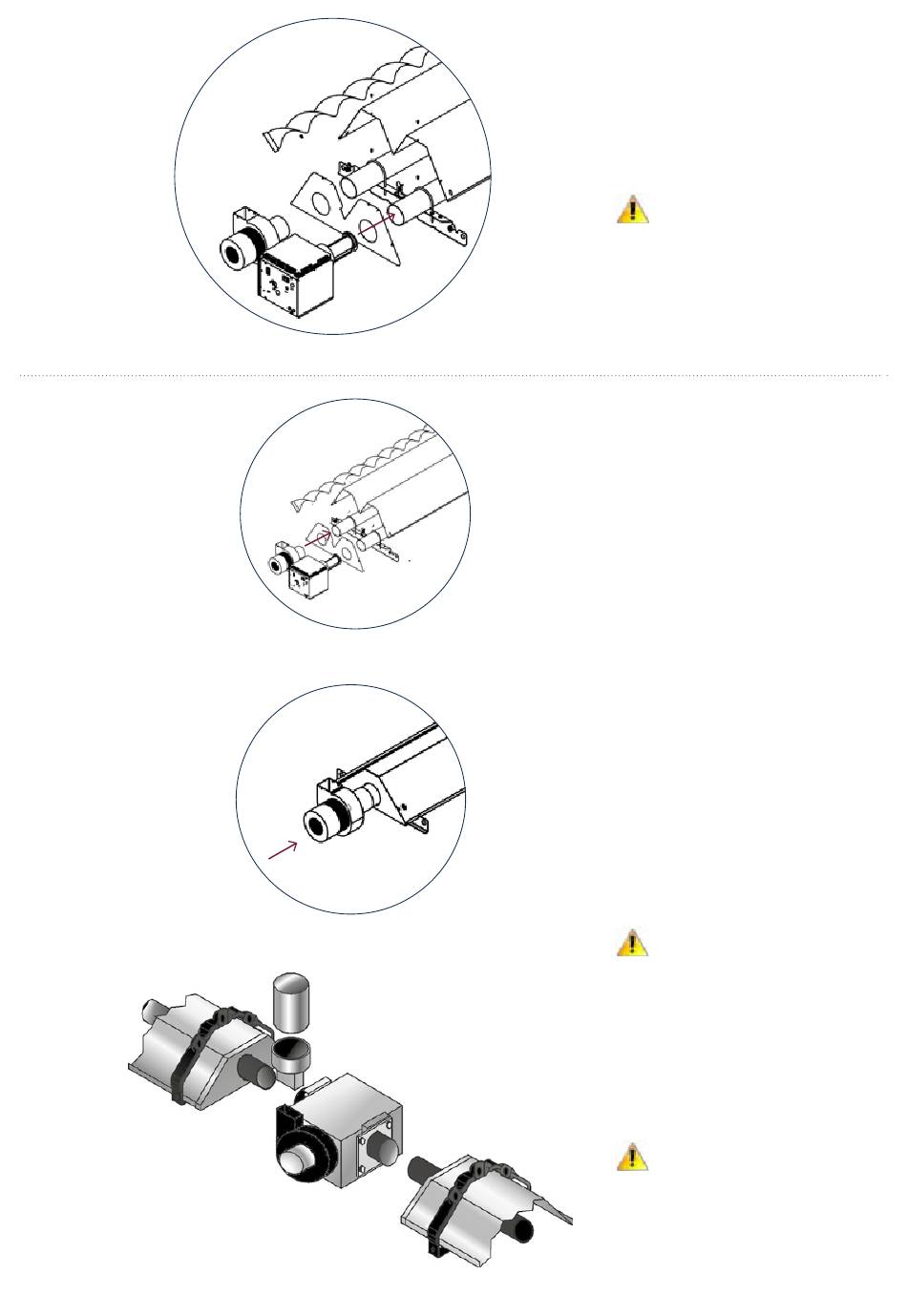

La figure 35. Ensemble brûleur
La figure 36. U-Tube de ventilation
La figure 37. Gmv linéaire
La figure 38. Gmv linéaire double
2.2.10 Ensemble brûleur
Faites glisser l'ensemble brûleur sur le tube
à l'extrémité du brûleur (TUBE DE DROITE
pour U-Tube de chauffage Radiateurs lors
de l'affichage du brûleur fin), en s'assurant
qu'elle est complètement engagé. Ascenseur
ensemble brûleur carré pour tube et fixez
les vis sans tête. Ne pas appliquer la pâte !
Lorsque l'angle / fixation murale, le brûleur
doit rester horizontal sur le plancher et
PRÉCAUTION
sur U-Tube de chauffage se trouve à la
partie inférieure du tube (la plus basse).
(Voir l'article 1.6 À la page 5 pour plus
de détails).
2.2.11L'ensemble de sortie
2.2.11.1 U-Tube de ventilation
Faites glisser le ventilateur sur le le tube
de gauche pour un affichage à partir de
la fin du brûleur, en s'assurant qu'elle est
complètement engagé.
La décharge du ventilateur peut affronter
verticalement ou horizontalement pour
flued appareils.
Tous les appareils flued doit s'acquitter à
l'horizontale de l'incinérateur. Fixez la vis
sans tête. Ne pas appliquer la pâte !
2.2.11.2 Gmv linéaire
Faites glisser le ventilateur sur le le tube de
gauche pour un affichage à partir de la fin
du brûleur, en s'assurant qu'elle est complè-
tement engagé. La décharge du ventilateur
peut affronter verticalement ou horizonta-
lement pour flued appareils. L'onu-flued
tout appareil doit acquitter à l'horizontale
(en bas débit).
Fixez la vis sans tête.
Ne pas appliquer la pâte !
PRÉCAUTION
2.2.11.3 Gmv linéaire double
Faites glisser les condensats fort bride sur
l'extrémité de sortie du tube en s'assurant
qu'il est complètement engagé. Le ventila-
teur doit être en position verticale.
Fixez la vis sans tête.
Ne pas appliquer la pâte !
PRÉCAUTION
Remarque : L'ensemble ventilateur doit être situé à la
sortie du ventilateur vertical.
31
