2.2.6 Réflecteurs, réflecteur U-Bend
Tous les réflecteurs doivent être positionnés à
des supports exactement comme indiqué dans
les plans de montage.
2.2.6.1 Premier réflecteur U-tube V
U-tube les radiateurs sont deux types de réflec-
teurs - une courte U-Bend réflecteur et réflecteurs
de chauffage plus avec un centre de V.
Le réflecteur V à côté de l'U-Bend nécessite une
plaque de fermeture pour être monté avant l'ins-
tallation sur le chauffage. C'est fixée à l'intérieur
du central V avec 4 M5 pozi set goupilles et
rondelles. Noter le sens des brides est correcte.
Ce réflecteur est placé sur les bougies pour qu'il
repose sur les deux supports, avec la plaque de
fermeture du réflecteur à l'U-Bend fin de l'appareil
de chauffage.
2.2.6.2 Réflecteur intermédiaire U-tube V
Réflecteur V intermédiaire(s) sont équipés d'après
le premier réflecteur et avant la dernière V réflec-
teur. Ils peuvent être montés dans n'importe quelle
orientation.
Placez le réflecteur sur les bougies de façon à ce
qu'il chevauche le réflecteur précédent et est situé
au-dessus de l'autre support. Répéter la procédure
pour tous les réflecteurs intermédiaires.
2.2.6.3 Réflecteur final U-tube V
Placez le réflecteur sur les bougies de façon
à ce qu'il chevauche le réflecteur précédent
et est situé au-dessus de l'autre support. S'as-
surer que le capuchon du brûleur trous de
fixation sont à la fin de l'élément chauffant
du brûleur.
2.2.6.4 Réflecteur à tube en U
L'U-Bend réflecteur est monté en dernier par le
chevauchement de la première V réflecteur, et
fixé à la plaque de fermeture avec réflecteur V 2
M5 pozi set goupilles et rondelles.
S'assurer que le U-Bend réflecteur est de niveau
avant de serrer complètement les fixations.
Se reporter à la section 2.2.5.6 pour les détails de
la fixation de tous les réflecteurs sur les supports.
Remarque : Tous les réflecteurs doivent être positionnés
à des supports exactement comme indiqué dans les plans
de montage.
Réflecteur V intermédiaire
Réflecteur dernière V
Inserts M5 doit être
orienté vers l'extérieur
vers l'U-bend.
Trous de fixation du couvercle du
brûleur
M5 pozi set goupilles et
rondelles
U-Bend Réflecteur
Réflecteur V intermédiaire

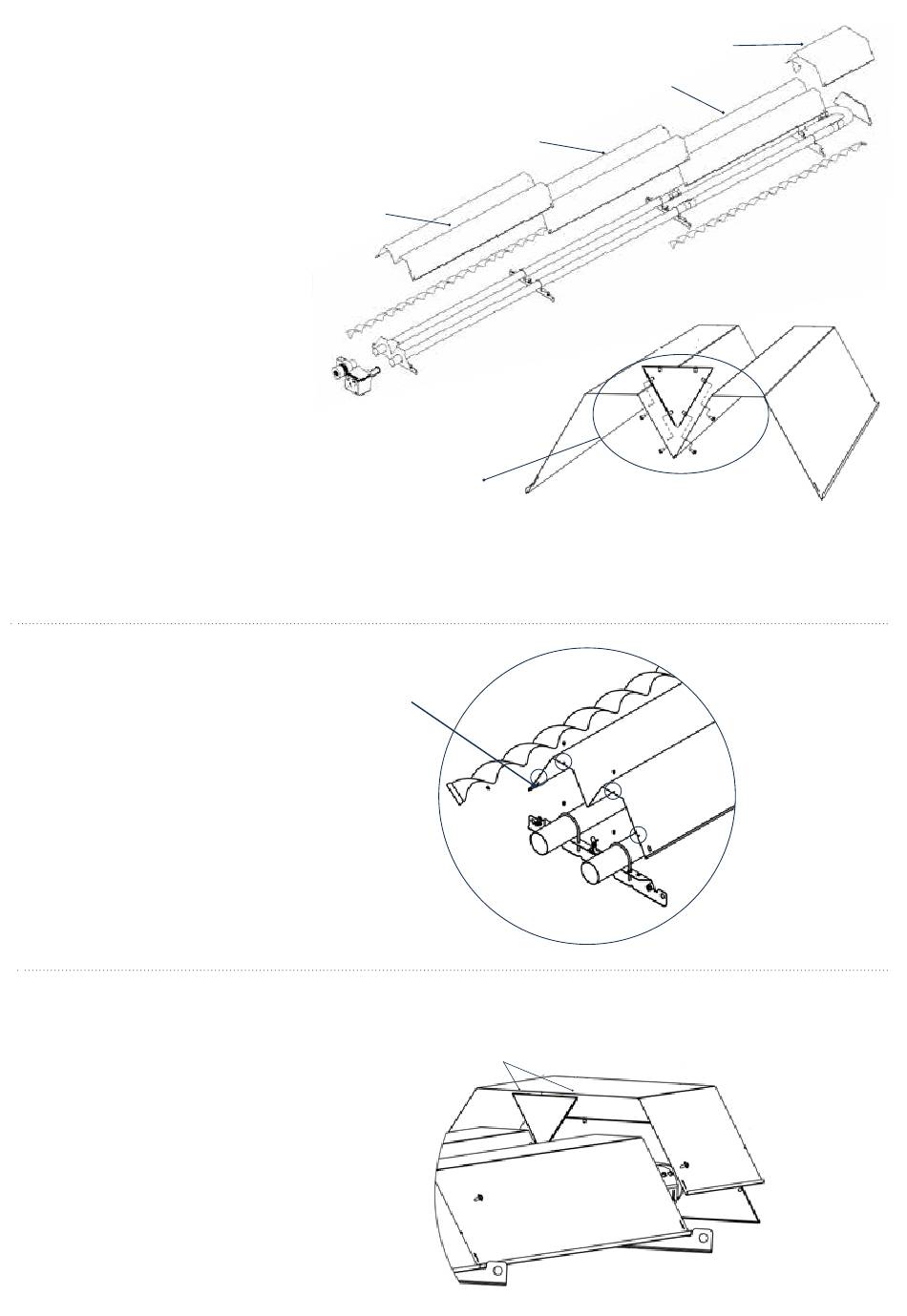

La figure 29. Premier U-Tube V réflecteur
La figure 28. Reflectors
La figure 30. U-Bend Réflecteur
