Produits de combustion
Fan 2560 (VS15-40) ou 202343 (VS45-50)
K1
K6
Fort des condensats CBHBxx-T2 (VS15-40) ou 202277-SUB (VS45-50)
W1
Adaptateur ventilateur 7176-SUB (VS15-40) ou 202365 (VS45-50)
W2
127 mm (5") du système de cheminée double paroi
*xx indique le diamètre du tube. 22=76mm 3"; 38=100mm 4"
Produits de combustion

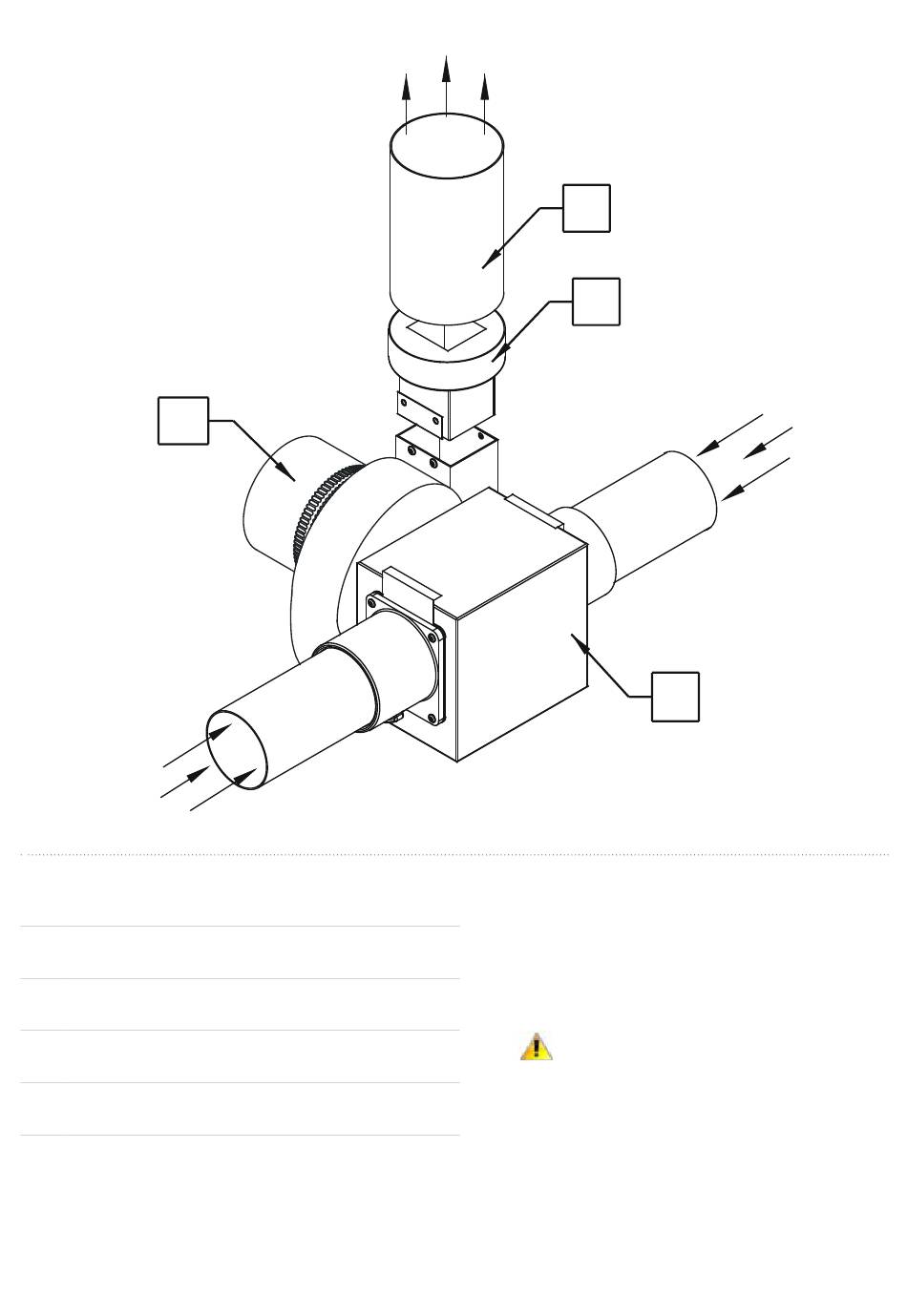

La figure 19. L'option 2 Pièce jointe de combustion des brûleurs (VSDLE induite)
La grippe peut être résilié verticalement ou horizontalement.
Pour plus d'information sur les pistes, veuillez vous reporter
à la section 1.12 et des normes nationales. Combustion
Maximum run = 9,5m @ Ø125mm
• Pas de coudes maximum = 2
PRÉCAUTION
• Longueur maximale = 9m
• Diamètre minimum = 100 mm
• Pas de coudes maximum = 2
Remarque : Les exigences relatives à la ventilation sont comme détaillé
dans l'article 1.11
W2
W1
K6
L'air évacué doit être utilisé dans les endroits où il y a de la
poussière en suspension ou, s'il y a un atmosphère polluée.
p. ex. les vapeurs chlorées.
Produits de combustion
