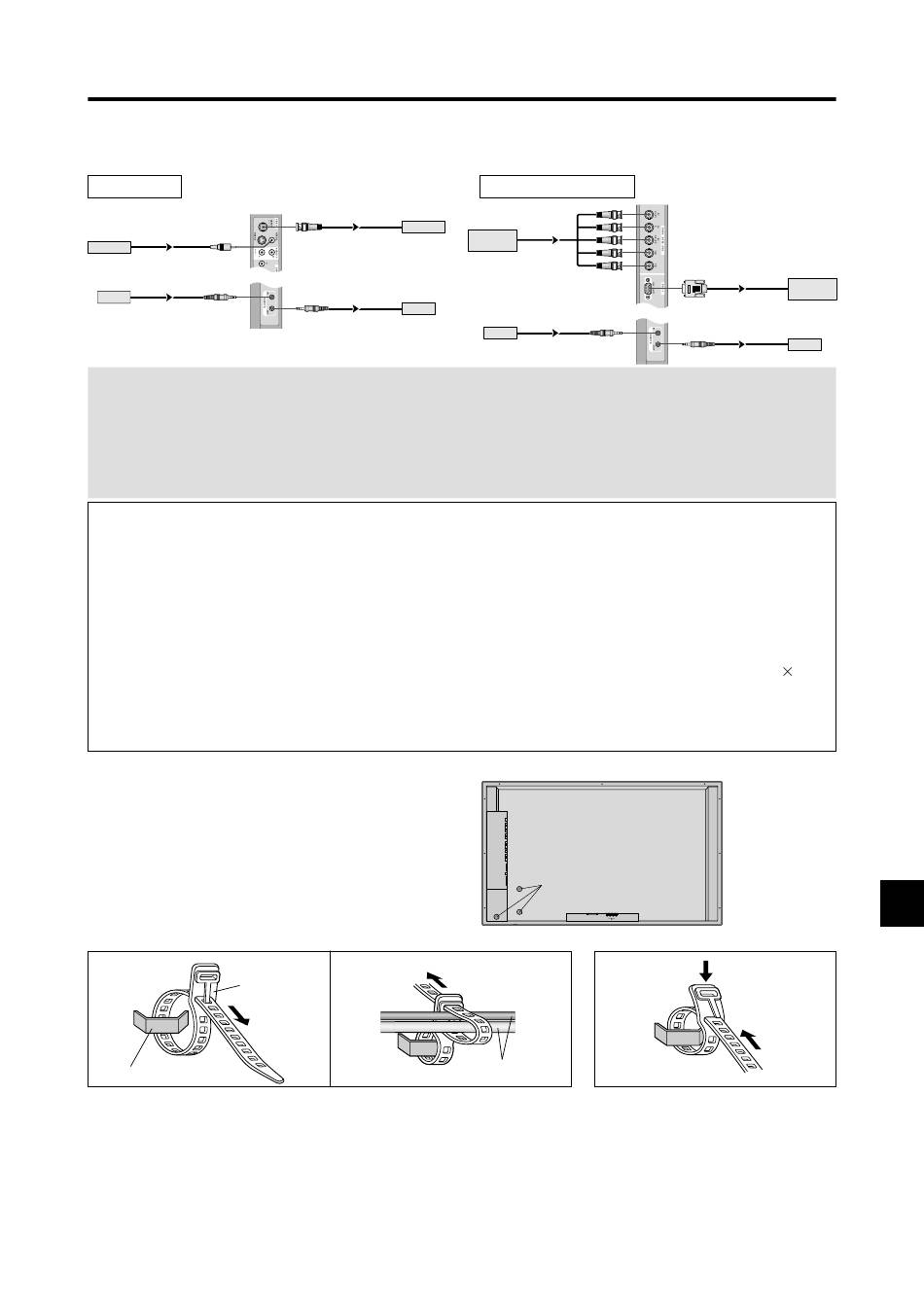

Créer un mur d'images
Grâce à la fonction d'affichage à matrice incorporée, il est possible de créer un mur d'images 2×2 ou 3×3.
• Raccorder les câbles signal et les câbles télécommande comme illustré ci-dessous.
Signal vidéo
RCA phono plug
IN
VIDEO Signal
IN
Remote
control
Remarque:
1. Les bornes VIDEO1 et RGB1 sont utilisables en INPUT (entrée) et OUTPUT (sortie).
Si LOOP OUT (MODE RÉPÉTITION) est sur ON (oui), ne pas raccorder un signal OUTPUT provenant d'un autre
appareil sous peine de charge excessive et de détérioration de cet autre appareil.
2. Il n'est pas possible de mettre LOOP OUT (MODE RÉPÉTITION) sur ON (oui) quand des signaux sont entrés par la borne RGB1.
3. Il est possible de mettre LOOP OUT (MODE RÉPÉTITION) sur ON (oui) quand des signaux sont entrés par la borne
RGB1 si l'alimentation électrique (POWER) est sur ON (marche).
Informations
• Pour mettre des signaux en boucle avec un autre écran d'affichage à plasma, régler la fonction LOOP OUT (MODE
RÉPÉTITION) sur ON (oui).
• Pour créer un mur d'images, régler les options du menu VIDEO WALL en conséquence.
• Pour le raccordement de moniteurs, utiliser un câble BNC de 1 à 2 m (3,3 à 6,6 pieds) de long (d'un type disponible
dans le commerce).
• Si la qualité de l'image est médiocre, ne pas raccorder la borne sortie du moniteur. Raccorder les signaux composites aux
bornes INPUT (entrée) respectives du moniteur en procédant à l'aide d'un amplificateur de distribution (d'un type disponible
dans le commerce).
• Avec la fonction mur d'images, la projection sur 4 écrans est approximative si le signal est inférieur à 1024 768,
60 Hz.
• Il est particulièrement conseillé d'utiliser un amplificateur de distribution pour les murs d'images à 9 écrans.
• Avec une installation à deux moniteurs et plus, les raccordements doivent être effectués avec un câble de conversion ou
un connecteur BNC-RCA, un mini-câble 15 fiches D-Sub – câble BNC (×5) ou un connecteur de conversion.
Fixation des câbles
Fixer les câbles à signal et les câbles au dos de l'écran
d'affichage auquel ils sont raccordés en procédant à l'aide
des colliers de câble fournis avec l'écran à plasma.
Pour fixer
1.
collier
crochet de fixation
BNC connector
OUT
VIDEO Signal
OUT
Remote
control
2.
F-11
Signal RGB/DVD/HD
BNC connector
IN
RGB signal/
DVD/HD signal
IN
Remote
control
Dos de l'appareil
crochets de fixation/trous de fixation
(en trois endroits)
AC
IN
RIGHT
LEFT
HAVE MORE THAN
SPEAKERS MUST
IMPEDANCE 6 OHM
7WATT RATING
Pour libérer
câbles
OUT
RGB signal/
DVD/HD signal
OUT
Remote
control
