www.pce-france.fr
S'il vous plaît, lisez attentivement cette notice d'emploi avant d'utiliser votre mesureur par la première fois. Les
spécifications techniques et les méthodes d'utilisation inclues dans ce manuel sont sujets à des changements sans
avis préalable. Si vous avez quelque question pendant l'utilisation de cet appareil, s'il vous plaît contactez avec
votre fabricant.
S'il vous plaît, chargez la batterie avant d'utiliser votre mesureur par la première fois (on vous recommande de le
charger pendant 5 heures).
Notice d'emploi

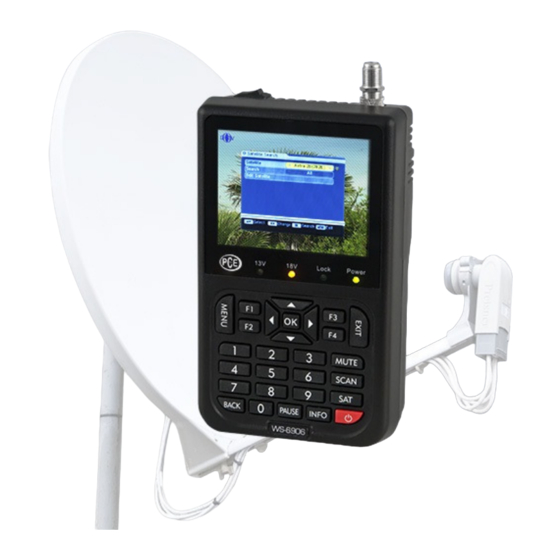

MESUREUR DE SATELLITE NUMÉRIQUE WS 6906
C/ Mayor, 53 – Bajo
02500 Tobarra
Albacete-España
Tel. : +34 967 543 548
Fax: +34 967 543 542
info@pce-iberica.es
www.pce-france.fr
Publicité
Table des Matières
Manuels Connexes pour PCE Instruments WS 6906
Sommaire des Matières pour PCE Instruments WS 6906
- Page 1 Notice d’emploi MESUREUR DE SATELLITE NUMÉRIQUE WS 6906 S’il vous plaît, lisez attentivement cette notice d’emploi avant d’utiliser votre mesureur par la première fois. Les spécifications techniques et les méthodes d’utilisation inclues dans ce manuel sont sujets à des changements sans avis préalable.
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table de matières Chapitre I. Introduction Chapitre II. Fonction A. Panneau frontal B. Guide de mesures rapides C. Le menu d’utilisation 1. Chaîne 2. Installation 3. Système 4. Outils Chapitre III. Spécifications Chapitre I Introduction Ce mesureur est simple et convenable pour le réglage et l’alignement d’une antenne parabolique. Utilisant les paramètres du satellite, vous pouvez établir et aligner une antenne parabolique d’une façon facile et précise. - Page 3 Notice d’emploi www.pce-france.fr Menu : appuyez pour visualiser le menu principal sur l’écran. F1: Allumez ou éteignez l’écran LCD. F2: Au mode standby, lorsque vous ne pouvez pas désactivez le chercheur avec , maintenez appuyée la touche F2 pendant 2 secondes pour forcer l’éteinte du chercheur. 0-9: Appuyez pour introduire les nombres nécessaires dans le cadre d’entrée ou sélectionnez une chaîne à...
-
Page 4: Le Menu D'utilisation
Notice d’emploi www.pce-france.fr (2) Réglage de l’antenne d’Azimut et élévation en accord avec l’intensité du signal et la qualité du signal qui sont montrées sur le mesureur. Laisse de régler l’antenne lorsque la qualité du signal est dans sa valeur maximum (attention : lorsque vous commencez à régler l’antenne, s’il vous plaît réglez l’intensité du signal lorsqu’elle est dans sa valeur maximum). - Page 5 Notice d’emploi www.pce-france.fr Pour effacer une chaîne: 1. Sur l’écran d’édition de chaînes, appuyez sur “1” dans le clavier. 2. Localisez la chaîne que vous souhaitez éliminer, appuyez sur accepter, la chaîne se marquera avec le symbole “X”. 3. Répétez l’étape 2 avec les chaînes que vous souhaitez éliminer. 4.
- Page 6 Notice d’emploi www.pce-france.fr 1. Dans l’écran d’édition de chaînes, localisez la chaîne que vous souhaitez marquer comme favorite et appuyez sur “3” dans le clavier. 2. Vous verrez le sous-menu avec l’ordre des chaînes favorites sur l’écran. 3. Sélectionnez l’ordre des chaînes favorites et appuyez sur accepter. 4.
- Page 7 Notice d’emploi www.pce-france.fr Pour changer de satellite: 1. Dans l’écran d’édition de chaînes, appuyez sur “SAT” sur la télécommande. 2. Le curseur saute au titre dans la partie supérieure de la fenêtre. 3. Appuyez sur ▼▲ pour sélectionner la chaîne que vous souhaitez de la liste de chaînes stockées. La liste de chaînes montre tous les programmes dans le satellite actuel.
- Page 8 Notice d’emploi www.pce-france.fr (1) Satellite : Appuyez sur Accepter pour montrer la liste de satellites. Sélectionnez le satellite que vous souhaitez vérifier appuyant sur ▼▲. Vous pouvez également utiliser les touches ◄► pour sélectionner le satellite. (2) Type de LNB: Sélectionnez le type de LNB approprié utilisant les touches flèche conformément à son type physique de LNB.
- Page 9 Notice d’emploi www.pce-france.fr 2. Installation 2.1 Auto scanner 1. Appuyez sur Accepter pour accéder au menu de recherche automatique. 2. Appuyez sur Accepter pour déplier la liste de satellites. Sélectionnez le satellite que vous souhaitez analyser appuyant la touche, le satellite marquera avec le symbole “X”. Également vous pouvez l’appuyer pour sélectionner le satellite.
- Page 10 Notice d’emploi www.pce-france.fr 2.3 Éditer Satellite (1) Satellite: Appuyez sur Ok pour montrer la liste de satellites. Sélectionnez le satellite que vous souhaitez consulter appuyant sur les touches ▲▼. Aussi vous pouvez appuyer sur ◄►pour sélectionner le satellite. (2) Type de LNB: Sélectionnez le type de LNB approprié avec les touches de flèche conformément à son type de LNB physique.
- Page 11 Notice d’emploi www.pce-france.fr 3. Système 3.1 Langue Sélectionnez la langue souhaitée du menu. 3.2 Système TV Vous pouvez régler le type de TV appuyant sur les touches flèches. Si le programme source est PAL, la TV établira PAL, si le programme source est NTSC, la TV établira NTSC. Auto éteinte Cette fonction établit le temps d’éteinte automatique.
-
Page 12: Réglage Osd
Notice d’emploi www.pce-france.fr Réglage OSD Menu Couleur: Vous permet de sélectionner la couleur souhaitée pour le menu. Transparence: Vous pouvez régler le niveau de transparence utilisant les touches flèches. Cela va de 0% au 80%. Blocage de chaînes Cette option permet de bloquer une chaîne avec un mot de passe pour évier que les enfants accèdent à cette chaîne. -
Page 13: Paramètre Par Défaut
Notice d’emploi www.pce-france.fr Guide du satellite 1. Longueur locale: Introduisez la valeur correcte de la longueur locale. 2. Latitude locale: Introduisez la valeur correcte de la latitude locale. 3. Longueur du satellite: Introduisez la longueur du satellite actuelle. 4. Début: Pulse Ok. L’orientation et l’élévation de l’antenne se montre sur l’écran. 4.3 Paramètre par défaut Cette option vous permet de rétablir les paramètres à... -
Page 14: Chapitre Iii. Spécifications
Notice d’emploi www.pce-france.fr Chapitre III: Spécifications Capacités du système Totalement compatible avec Connecteur F type male Plage de fréquence 950 MHZ-21 50 MHz LNB/syntoniseur d’entrée Signal de levier -65 dBm -25 dBm Approvisionnement LNB 13/18 V, max 400 mA Interrupteur de contrôle LNB 22KHz DiSEqC Ver 1.0... - Page 15 S’il vous plaît, contactez avec le système de ramassage de résidus spéciaux pour jeter de cet appareil. PCE Instruments est à votre disposition pour résoudre vos doutes ou vos questions sur calibrage Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm...
