Version 1
20
PURGEURS THERMODYNAMIQUES
agissent sur la différence de réponse dyna-
Les PURGEURS THERMODYNAMIQUES ( A DISQUE )
mique aux variations de vélocité dans le débit de liquides compressibles et incompressibles. Au mo-
ment de la pénétration de la vapeur, la pression statique au dessus du disque abaisse ce dernier
contre le siège de soupape. La pression statique sur une grande surface dépasse la pression élevée
d'admission de vapeur. Lorsque la vapeur commence à se condenser, la pression exercée sur le
disque diminue et le purgeur entre en action. Un bon purgeur à disque doit intervenir 4 à 10 fois par
minute (cycles de : retenue, décharge, retenue). Lorsqu'il tombe en panne, c'est généralement en
position ouverte, permettant le passage continu de vapeur.
PURGEURS THERMOSTATIQUES
LES PURGEURS THERMOSTATIQUES ( à soufflet et bimétalliques) agissent sur la différence de
température entre le condensat et la vapeur. Ils accumulent le condensat, jusqu'à ce que leur tempé-
rature descende en dessous d'un certain niveau inférieur à la température de saturation pour provo-
quer l'ouverture du purgeur. En accumulant le condensat, le purgeur aura tendance à moduler son
ouverture et sa fermeture, selon la charge imposée.Si le soufflet d'un purgeur est comprimé par un
coup de bélier, il ne fonctionnera pas correctement. Par ailleurs, l'existence d'une fuite empêche
l'équilibrage de pression propre dans ce type de purgeur. Dans les deux cas, le purgeur tombera en
panne à sa position naturelle ouverte ou fermée. Si le purgeur est défaillant en position fermée, le
condensat s'accumulera et on n'entendra aucun bruit. Si le purgeur est défaillant en position ouverte,
on entendra le bruit précipité et continu de la vapeur.
Dans les purgeurs bimétalliques, lors de la déformation des plaques bimétalliques sous l'influence de
la chaleur et du refroidissement subit, il se peut que ces plaques ne se déforment pas correctement.
Dans ce cas, elles ne se fermeront pas complètement et laisseront ainsi passer la vapeur. On enten-
dra alors un bruit précipité et constant.
REMARQUE :
Un guide complémentaire de dépannage des Purgeurs de Vapeur est disponible sur
notre site
WWW.UESYSTEMS.EU

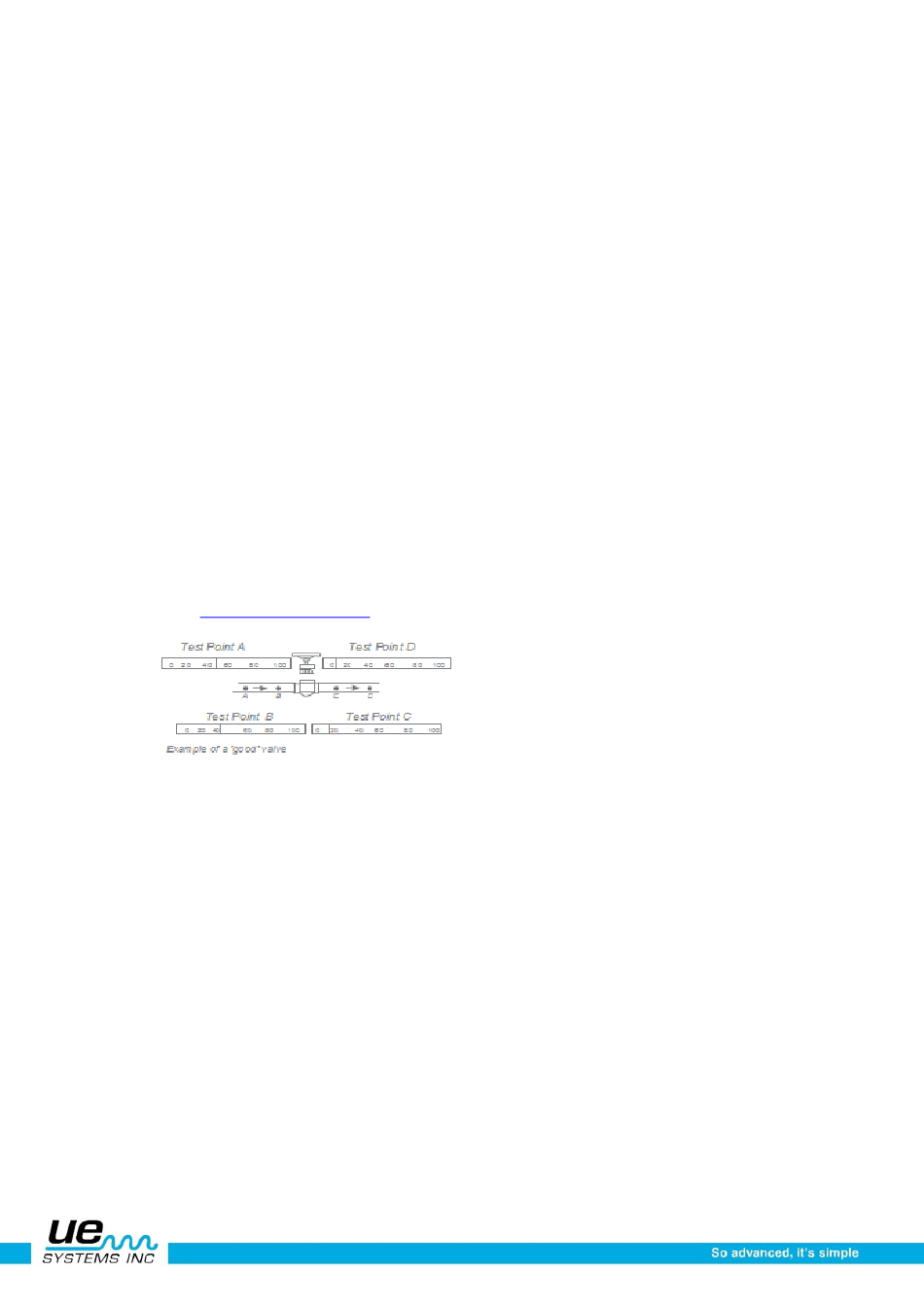

Localisation de Vannes défectueuses
Grâce au module de contact (stéthoscope) de la sonde Ultraprobe, il est très facile de de tester les
vannes pour vérifier si elles fonctionnent correctement. Lors du passage d'un liquide ou d'un gaz à
l'intérieur d'un tuyau, il n'y a pas ou très peu de turbulences mis à part dans les parties coudées en
cas d'obstacle. Dans les soupapes de dérivation, le liquide ou le gaz qui s'échappe passe d'une zone
à haute pression à une zone à basse pression, créant ainsi une turbulence dans la zone à basse
pression. Cette turbulence produit « un bruit lent » dont la composante ultrasonique est beaucoup
plus importante que la composante audible par l'oreille humaine. ( particulièrement dans les toutes
petites fuites ). S'il y a une fuite interne sur une vanne, les ultrasons produits à l'orifice de la fuite se-
ront détectés et mesurés grâce au compteur de la sonde Ultraprobe. Les sons produits par un siège
de vanne qui fuit varient en fonction de la densité du liquide ou du gaz en présence. Dans certains
cas, on entendra un petit grésillement dans d'autres cas un fort bruit précipité. La qualité du son dé-
pend de la viscosité des fluides et des pressions différentielles à l'intérieur des tuyaux. Par exemple,
un flux d'eau dans une enceinte à basse ou moyenne pression peut facilement être reconnu comme
étant un flux d'eau. Cependant, un flux d'eau dans une enceinte à haute pression traversant une
vanne partiellement ouverte, génère un bruit précipité semblable à celui de vapeur. Pour arriver à
distinguer un flux d'eau à un flux de vapeur, réduire la sensibilité, toucher une ligne de vapeur, écouter
la qualité du son émis puis comparer à celle d'une ligne d'eau. Quand vous serez familier avec ces
différences sonores vous pourrez continuer vos inspections. Une soupape dont le siège est en bon
état ne produit aucun bruit. Dans certains circuits à haute pression, les ultrasons engendrés sont tel-
