Interrupteur de ventilateur (version de base)

Des interrupteurs de ventilateurs (commutateurs gradateurs) permettent de réaliser des
séquences de commutation. Un commutateur gradateur combine d'une certaine manière
plusieurs boutons-poussoirs en un élément de commande unique.

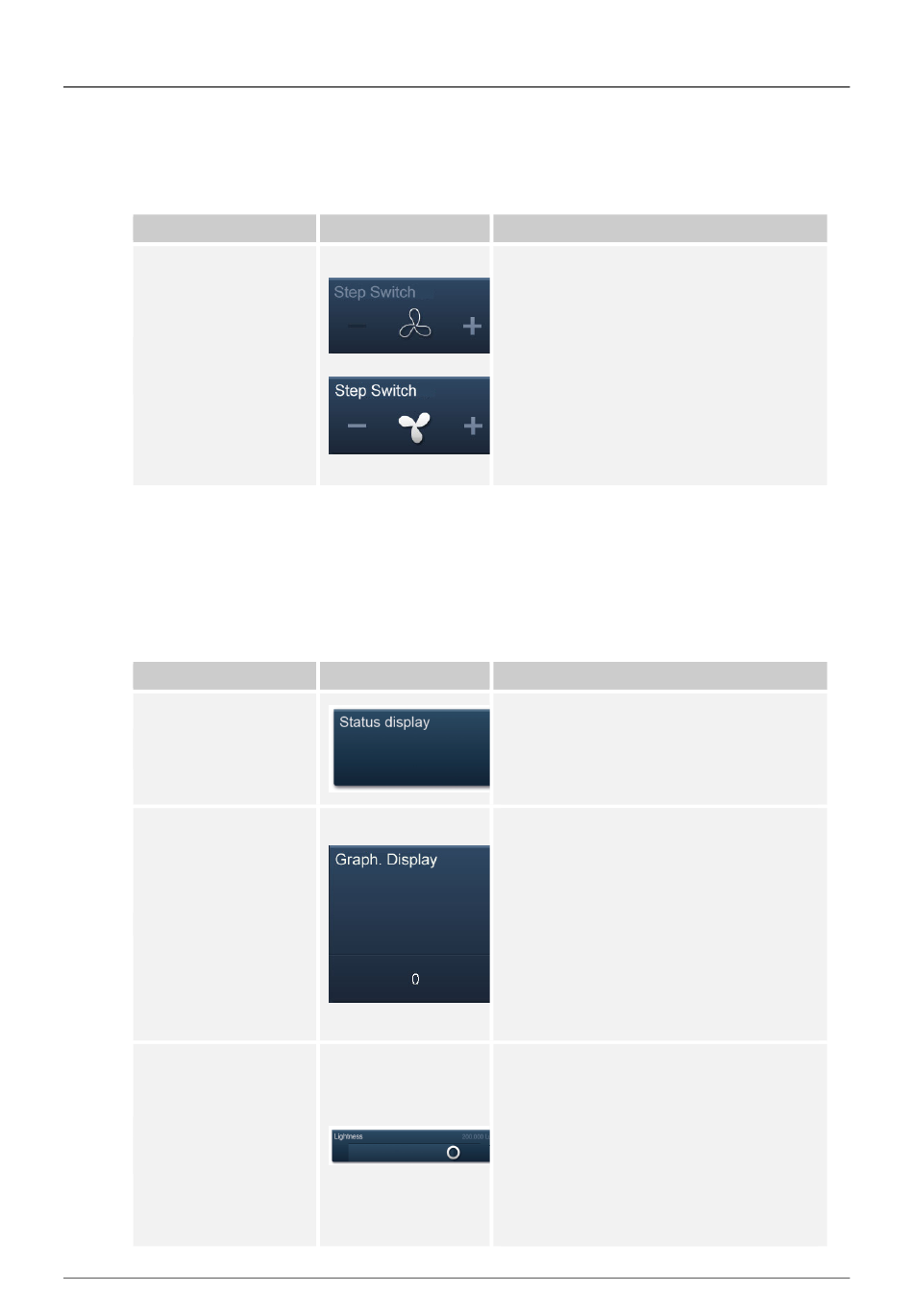

Élément de commande
Interrupteur de
ventilateur (commutateur
gradateur)
Éléments d'affichage de valeurs / éléments d'envoi de valeurs (version de base)
– Les éléments d'affichage de valeurs permettent d'afficher des valeurs sous forme textuelle
ou d'information graphique. Ils ne peuvent pas être modifiés (exception faite des curseurs),
mais servent à afficher des valeurs.
– Les éléments d'envoi de valeurs permettent d'afficher des valeurs en différents formats et
de les envoyer à d'autres appareils.
Élément de commande
Affichage de valeur ou
d'état
Affichage graphique
Èlément d'envoi de
valeurs (curseur de
valeur)
Manuel technique 2CKA001773B9264
État
État
Fonction
La variante présente deux boutons à gauche
et à droite permettant d'appeler le niveau
suivant ou précédent et un bouton au centre.
En appuyant plusieurs fois sur le bouton de
droite / de gauche, il est possible de passer
au prochain niveau vers le haut ou vers le
bas.
Le bouton central fait passer le commutateur
gradateur sur le niveau inférieur (= « éteint »).
Le symbole situé au milieu peut être animé
lors du réglage.
Un affichage des niveaux est aussi possible.
Fonction
La variante « Affichage de valeur ou d'état »
peut afficher des valeurs et des textes
envoyés p. ex. par un capteur de
température.
Il n'existe aucun élément de commande
directe !
La variante « Affichage graphique » permet
d'afficher, sous forme graphique, des valeurs
envoyées, par exemple, par un capteur de
température. De plus, les valeurs s'affichent
sous forme numérique.
Pour ce qui est de l'élément d'affichage
graphique, vous avez le choix, entre autres,
entre une rose des vents et un instrument
rond. Ceci doit avoir été affecté en
conséquence dans le logiciel de mise en
service du Busch-SmartTouch
Il n'existe aucun élément de commande
directe !
Les éléments d'envoi de valeurs permettent
d'afficher des valeurs en différents formats et
de les envoyer à d'autres appareils.
La « Valeur du curseur » permet de modifier
des valeurs à l'aide de curseurs. Les valeurs
modifiées sont ensuite envoyées.
Des affichages de texte peuvent avoir lieu à
cet effet.
Ainsi, l'affichage d'un texte correspondant est
possible pour les diverses positions de
curseurs.
Commande
®
