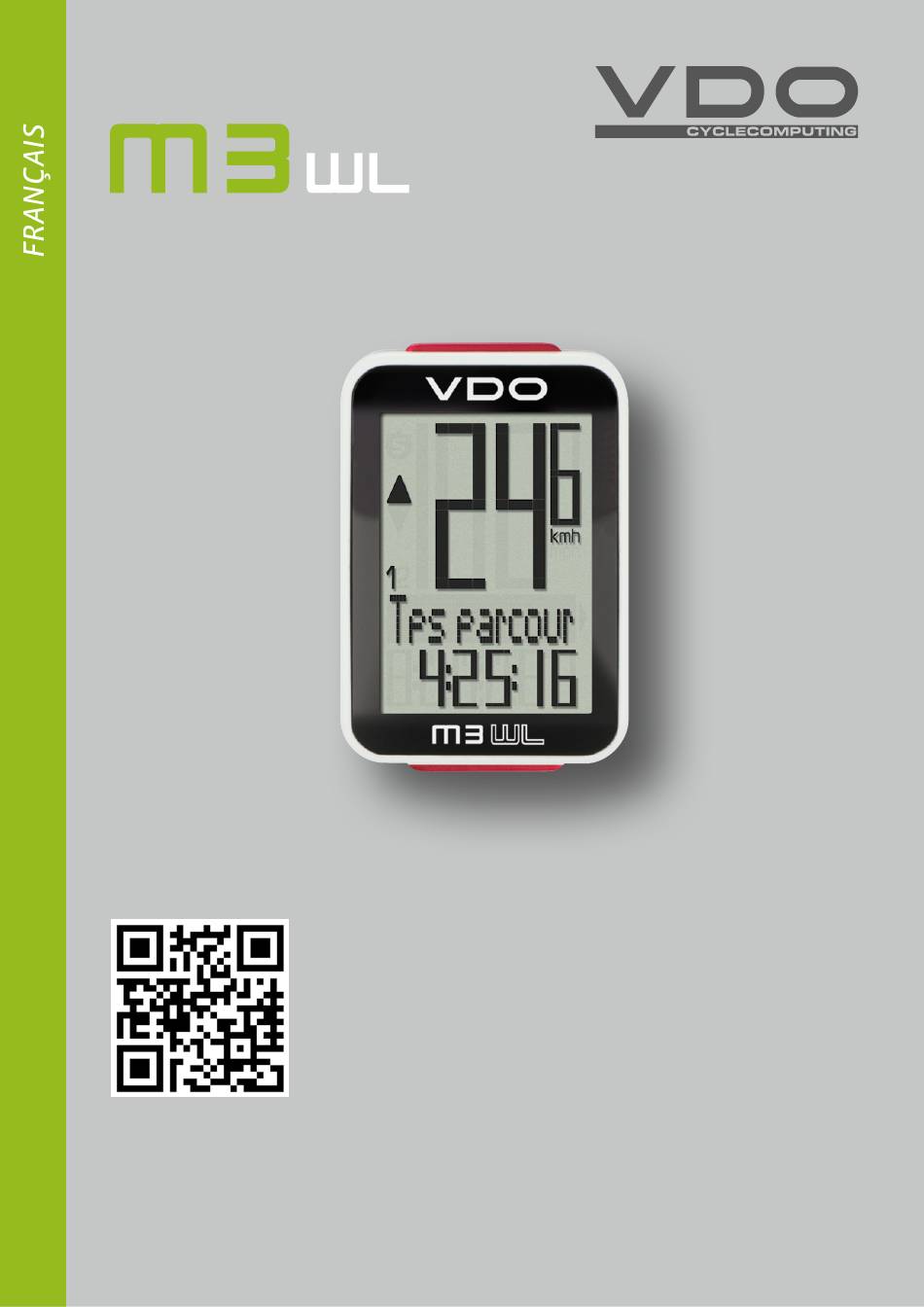

- Page 1 Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
-
Page 2: Contenu De L'emballage
M3 WL Préface Merci ! En choisissant un compteur VDO, vous avez choisi d'accorder votre confiance à un appareil d'une très grande qualité technique. Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à utiliser au mieux les fonc- tions de votre compteur. -
Page 3: Table Des Matières
M3 WL Sommaire ..........................Ecran Navigateur ...................... Touches Mise à zéro du navigateur ........................Fonctions Compteur partiel ............Consultation des valeurs totales Mise à zéro du compteur partiel ........Manipulation pendant le trajet Mise à zéro des données du tour après le trajet ............ -
Page 4: Ecran

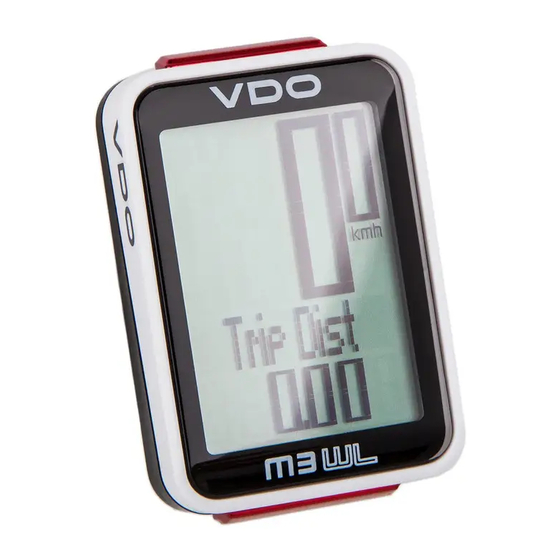

M3 WL Ecran Le VDO M3 WL est doté d'un grand écran parfaitement lisible. Cet écran peut être subdivisé en trois parties. Zone 1 : La vitesse actuelle reste en permanence affichée dans la Zone 1 partie supérieure de l'écran. - Page 5 “ ” ou “ ” Le VDO M3 WL peut être utilisé avec 2 vélos. Les symboles 1 et 2 vous indiquent si votre VDO M3 WL utilise les réglages du vélo 1 ou ceux du vélo 2. “Flèche UP / Flèche DOWN”...
-
Page 6: Touches
M3 WL Touches Le VDO M3 WL est doté de 2 touches : En mode “Fonctions” : – Retour en arrière dans les fonctions – Ouverture du mode “Réglages” (maintenir la touche enfoncée) – Consultation des valeurs totales pour la distance et le temps (maintenir la touche enfoncée) -
Page 7: Fonctions
M3 WL Fonctions Le VDO M3 WL est doté des fonctions suivantes : Vitesse actuelle La vitesse actuelle reste en permanence affichée à l'écran. Avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph. - Page 8 M3 WL Fonctions Temps partiel Le VDO M3 WL est doté d'un compteur partiel. Le compteur partiel est comparable à un chronomètre. Lorsque le compteur partiel est démarré, celui-ci enregistre les temps partiels, comme un chronomètre. Le compteur partiel enregistre également les distances partielles.
-
Page 9: Navigateur
-99,99 à +999,99 km ou miles. L'utilisation du navigateur est décrit à la page 31. Température Le VDO M3 WL est doté d'un affichage de température. La température s'affiche par paliers de 0,1 degré. Heure L'heure actuelle s'affiche ici en mode “24 H” ou “12 H”. -
Page 10: Consultation Des Valeurs Totales
M3 WL Consultation des valeurs totales Les valeurs totales pour la distance parcourue et le temps peuvent être consultées indépendamment des données du tour ACTUEL. Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. La touche SET vous permet d'ouvrir l'affichage des Totals (valeurs totales). - Page 11 M3 WL Consultation des valeurs totales Si vous avez également utilisé le vélo 2, les valeurs pour le vélo 2 lorsque vous continuer à appuyer sur la touche BIKE. La touche BIKE permet d'accéder à la distance totale du vélo 2 La touche BIKE permet d'accéder au...
-
Page 12: Manipulation Pendant Le Trajet
Vous pouvez ainsi afficher rapidement la fonction souhaitée. BIKE Mode de veille Si vous faites une pause et le M3 WL se trouve toujours dans son support, le compteur passe en mode de veille après 5 minutes. La désignation du modèle VDO M3 WL et l'heure apparaissent alors à... -
Page 13: Montage Du Support Du Guidon
M3 WL Montage du support pour guidon Vous pouvez installer le compteur à gauche ou à droite du guidon, ou encore au centre, sur le cadre. Montez le support – pour guidon en conséquence. ETAPE 1 : Décidez si vous souhaitez monter votre compteur sur le guidon ou le cadre. -
Page 14: Montage De L'émetteur De Vitesse
Placez l’aimant pour rayon autour d’un rayon extérieur. Le cœur en forme de bâton de l’aimant est ici orienté de 90° – 45° sorte que le logo VDO pointe vers l’émetteur. Alignez la marque hachurée du capteur sur l’émetteur, avec un écart ✔... -
Page 15: Mise En Place Du Compteur Dans Son Support
M3 WL Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. Lock Comment procéder ? ETAPE 1 : uNLock Placez le compteur dans son support, tourné à “10 heures”. -
Page 16: Couplage (Mise En Service) De L'émetteur
– Fréquence cardiaque (lorsque l’option est active) – Cadence (lorsque l’option est active) Le VDO M3 WL est doté d’une fonction de détection automa- tique du vélo. Les données sont enregistrées pour le vélo 1 ou le vélo 2 selon que vous utilisez le vélo 1 ou le vélo 2. -
Page 17: Langue
M3 WL Réglages – Langue Vous pouvez régler les langues suivantes pour l'affichage à l'écran du VDO M3 WL : – Allemand – Anglais – Français – Italien – Espagnol – Hollandais – Polonais Comment procéder ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. - Page 18 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
-
Page 19: Unités De Mesure
M3 WL Réglages – Unités de mesure Le réglage des unités de mesure vous permet de déterminer les formats de mesure pour : – la vitesse (kmh ou mph) – la température (°C ou °F) – l'heure (“24 H” ou “12 H” avec AM/PM) Comment procéder ? - Page 20 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
-
Page 21: Réglages - Circonférence / Taille Des Roues
M3 WL Réglages – Circonférence / Taille des roues Le VDO M3 WL vous permet de régler la circonférence de kMh circon- MPh circon- roulement de vos roues en millimètres ou en sélectionnant férence de férence de les pneus adéquats dans un tableau. - Page 22 M3 WL Réglages – Circonférence / Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. Avec la touche BIKE, passez des Totals aux Réglages. Ouvrez le réglage avec la touche SET.
- Page 23 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
- Page 24 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
-
Page 25: Réglages - Heure
M3 WL Réglages – Heure Avec le VDO M3 WL, vous pouvez régler l'heure au format “12 heures AM/PM” ou au format “24 heures”. Le format de l'heure est défini dans les réglages des unités de mesure (cf. page 19). - Page 26 Si vous souhaitez procéder à d'autres réglages, vous pouvez y accéder avec la touche BIKE. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
-
Page 27: Distance Totale
La distance totale peut être réglée séparément pour le vélo 1 et le vélo 2. ATTENTION : Le M3 WL dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile. - Page 28 Si vous souhaitez procéder à d'autres réglages, vous pouvez y accéder avec la touche BIKE. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
-
Page 29: Réglages - Valeurs Totales / Temps Total
M3 WL Réglages – Valeurs totales / Temps total Un temps total peut être réglé sur le VDO M3 WL. Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison. Le réglage peut être effectué... - Page 30 Si vous souhaitez procéder à d'autres réglages, vous pouvez y accéder avec la touche BIKE. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 WL revient en mode “Fonctions”.
-
Page 31: Navigateur
M3 WL Réglage du navigateur Le navigateur est un second compteur des kilomètres quotidiens, totalement indépendant. Le navigateur peut – être remis à zéro aussi souvent que souhaité pendant un tour, – être réglé sur une distance, – compter ou décompter au départ d'une distance réglée. -
Page 32: Mise À Zéro Du Navigateur
Une fois tous les chiffres réglés, confirmez la saisie avec la touche SET. Le message Set OK apparaît à l'écran. Le VDO M3 WL revient en mode “Fonctions”. Mise à zéro du navigateur Le navigateur peut être mis à zéro aussi souvent que vous le souhaitez. -
Page 33: Compteur Partiel
M3 WL Compteur partiel Le VDO M3 WL est doté d'un compteur partiel pour les temps et distances ; celui-ci fonctionne à la façon d'un chronomètre. Lorsque le compteur partiel fonctionne, le temps et la distance parcourue pendant ce temps sont enregistrés. -
Page 34: Mise À Zéro Du Compteur Partiel
– Temps partiel Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M3 WL est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus) et votre temps total ne sont pas remis à... -
Page 35: Affichage De L'état Des Piles
M3 WL Affichage de l'état de la pile Le VDO M3 WL est doté d'un affichage de l'état de la pile. Un avertissement s'affiche à l'écran lorsque la pile passe sous un certain niveau de tension. Cet avertissement peut être effacé en appuyant sur une touche au choix. -
Page 36: Remplacement De La Pile De L'émetteur De Vitesse
M3 WL Remplacement de la pile de l'émetteur de vitesse La pile de l'émetteur de vitesse devrait être remplacée chaque année de manière à garantir le bon fonctionnement de la transmission radio. Vous avez besoin d'une pile 3V de type 2032. -
Page 37: Conditions De Garantie
M3 WL Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d'achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement... -
Page 38: Elimination Des Défaillances
M3 WL Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile. -
Page 39: Caractéristiques Techniques
M3 WL Caractéristiques techniques Compteur : Plage d'affichage de température de l'écran : env. 49 (H) x 38 (l) x 12 (P) mm -20 à +70 °C / -4 à +158 °F Poids du compteur : Plage de vitesse pour une roue de 2155 mm : env. -
Page 40: Elimination Correcte De Ce Produit (Déchets Électriques)
Vous trouverez la déclaration de conformité à l‘adresse : D-67433 Neustadt/Weinstr., déclarons que les compteurs www.vdocyclecomputing.com. cycle VDO avec transmission radio VDO M3 WL et l’émetteur D3-SPD satisfont aux exigences fondamentales de l‘article 3 de la directive R&TTE 1999/5/CE en cas d‘utilisation conforme aux dispositions. - Page 41 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
