Manuels Connexes pour VDO M1 WL
Sommaire des Matières pour VDO M1 WL
- Page 1 M1 WL Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
-
Page 2: Table Des Matières
M1 WL Préface Merci ! Nous vous souhaitons beaucoup de plaisir lors de toutes vos En choisissant un compteur VDO, vous avez choisi sorties avec votre compteur VDO d’accorder votre confiance à un appareil d’une très grande qualité technique. Cycle Parts GmbH Nous vous recommandons de lire attentivement la présente notice d’utilisation de manière à... -
Page 3: Ecran

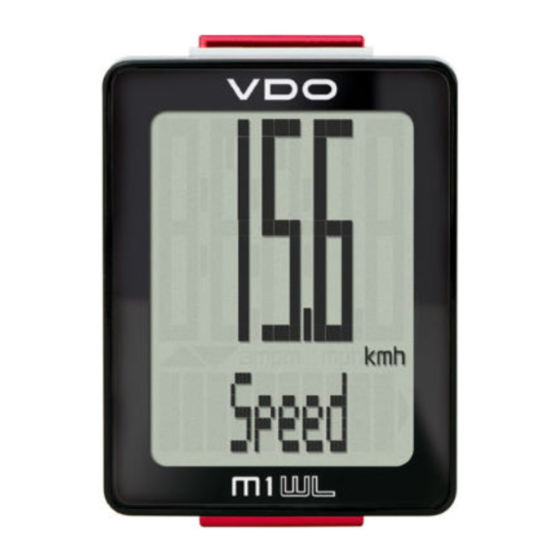

M1 WL Ecran Le VDO M1 WL est doté d'un grand écran parfaitement lisible. Cet écran peut être subdivisé en trois parties : – Dans la partie supérieure de l'écran, on retrouve la valeur de la fonction sélectionnée. HAUT – “am” ou “pm” s'affiche dans la partie centrale lorsque l'horloge est réglée sur l'affichage “12 heures”. -
Page 4: Fonctions
M1 WL Fonctions Le VDO M1 WL est doté des fonctions suivantes : Vitesse actuelle avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph. Distance actuelle La distance actuelle est de maximum 999,99 km ou miles. -
Page 5: Manipulation Pendant Le Trajet
Cf. page 18 : Réglages – Choix de l'affichage de vitesse Transmission de la vitesse par ondes radio Le VDO M1 WL est doté d'un système de transmission Attention : La transmission analogique par ondes radio peut analogique par ondes radio. -
Page 6: Montage Du Support Pour Guidon
M1 WL Montage du support pour guidon Vous pouvez installer le compteur à gauche ou à droite du guidon, ou encore au centre, sur le cadre. Montez le support – pour guidon en conséquence. ETAPE 1 : Décidez si vous souhaitez monter votre compteur sur le guidon ou le cadre. -
Page 7: Montage De L'émetteur De Vitesse
Placez l‘aimant pour rayon autour d‘un rayon extérieur. Le cœur en forme de bâton de l‘aimant est ici orienté de sorte 90° – 45° que le logo VDO pointe vers l‘émetteur. Alignez la marque hachurée du capteur sur l‘émetteur, avec un écart d‘env. ✔... -
Page 8: Mise En Place Du Compteur Dans Son Support
M1 WL Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. Lock Comment procéder ? ETAPE 1 : uNLock Placez le compteur dans son support, tourné à “10 heures”. -
Page 9: Mode De Veille Et Récepteur Radio
M1 WL Mode de veille et récepteur radio Si vous faites une pause et le M1 WL se trouve toujours dans le support du guidon, le compteur passe en mode de veille après 5 minutes. Le récepteur radio reste ALLUME. -
Page 10: Langue
Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M1 WL revient en mode "Fonctions". -
Page 11: Réglages - Taille Des Roues
M1 WL Réglages – Taille des roues Le VDO M1 WL vous permet de régler la circonférence de roulement de vos roues. circonfé- Plus ce réglage sera précis, plus l'affichage de la vitesse et la circonfé- rence de Taille des... - Page 12 M1 WL Réglages – Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu’à ce que le menu “Réglages” s’ouvre. “Language” apparaît à l’écran. Accédez au réglage de la taille des roues (Circ. Roue) avec la touche BIKE.
- Page 13 Si vous souhaitez procéder à d’autres réglages, la touche BIKE vous permet d’accéder à d’autres réglages. Si vous ne souhaitez pas procéder à d’autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M1 WL revient en mode “Fonctions”.
-
Page 14: Unité
Si vous souhaitez procéder à d’autres réglages, la touche BIKE vous permet d’accéder à d’autres réglages. Si vous ne souhaitez pas procéder à d’autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M1 WL revient en mode “Fonctions”. -
Page 15: Réglages - Heure
M1 WL Réglages – Heure Vous pouvez régler votre VDO M1 WL sur un affichage de l’heure au format “12 heures AM/PM” ou “24 heures”. Maintenez la touche SET enfoncée jusqu’à ce que le menu “Réglages” s’ouvre. “Language” apparaît à l’écran. - Page 16 Si vous souhaitez procéder à d’autres réglages, la touche BIKE vous permet d’accéder à d’autres réglages. Si vous ne souhaitez pas procéder à d’autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M1 WL revient en mode “Fonctions”.
- Page 17 Si vous souhaitez procéder à d’autres réglages, la touche BIKE vous permet d’accéder à d’autres réglages. Si vous ne souhaitez pas procéder à d’autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M1 WL revient en mode “Fonctions”.
-
Page 18: Choix De L'affichage De Vitesse
Si vous souhaitez procéder à d’autres réglages, la touche BIKE vous permet d’accéder à d’autres réglages. Si vous ne souhaitez pas procéder à d’autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M1 WL revient en mode “Fonctions”. -
Page 19: Distance Totale
M1 WL Réglages – Réglage de la distance totale Le VDO M1 WL vous permet de régler la distance totale parcourue. Vous pouvez, p.ex., indiquer vos données ici au début d'une nouvelle saison cycliste. ATTENTION : Le M1 WL dispose d'une fonction de sauvegarde des données. -
Page 20: Mise À Zéro Des Données Du Tour Après Le Trajet
M1 WL Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M1 WL est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus) ne sont pas remis à... -
Page 21: Affichage De L'état Des Piles
M1 WL Affichage de l'état des piles Le M1 WL est doté d’un système d’avertissement pour l’état des piles. Le texte “compteur faible” apparaît à l’écran. Ce message d'avertissement peut être confirmé avec la touche BIKE. Vous pouvez continuer à rouler pendant env. une semaine. -
Page 22: Remplacement De La Pile De L'émetteur
M1 WL Remplacement de la pile de l'émetteur de vitesse La pile de l'émetteur de vitesse devrait être remplacée chaque année de manière à garantir le bon fonctionnement de la transmission radio. Vous avez besoin d'une pile 3V de type 2032. -
Page 23: Conditions De Garantie
M1 WL Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d’achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement... -
Page 24: Elimination Des Défaillances
M1 WL Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile. -
Page 25: Elimination Correcte De Ce Produit (Déchets Électriques)
Vous trouverez la déclaration de conformité à l’adresse : D-67433 Neustadt/Weinstr., déclarons que les compteurs www.vdocyclecomputing.com. cycle VDO avec transmission radio VDO M1 WL et l’émetteur A1 satisfont aux exigences fondamentales de l’article 3 de la directive R&TTE 1999/5/CE en cas d’utilisation conforme aux dispositions. - Page 26 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
